上周差点搞砸一个航空钛合金铣削的单子，就因为我信了某款涂层的官方参数——4000HV硬度、耐温1100℃，全是顶格数据。结果呢？第一件活还没走完一个型腔，刃口就崩了。不是涂层不行，是我忽略了最简单的道理：刀片和涂层不是孤岛，它们和机床、冷却方式、工件材质捆在一起，一根线上的蚂蚱，随便动一个环节全盘翻车。说实话，从业快二十年，我到现在听见“理论绝对”四个字就头疼。哪有什么绝对啊。

带PVD涂层的硬质合金铣刀微观截面SEM图

我当年刚入行在东莞一家模具厂，师傅递给我一把乌黑发亮的刀片，说“这玩意儿叫氮铝钛，干硬料用的”。那时候哪懂什么涂层，看光泽就觉得厉害。后来才知道，那就是TiAlN，现在烂大街的通用涂层。但也正是从那个破旧车间开始，我明白了一件事：刀具的命门不在办公室里看样本，而在切削液的飞溅、床子的振摆和操作工的经验里。你猜怎么着？那个刀片干45钢调质件，走刀打到f0.4都没事，直到有一天换了批料，硬度高了2HRC，啪，崩了。师傅叼着烟说了句：“这涂层怕软不怕硬？邪门。”

其实一点都不邪门——很多涂层在中等载荷下表现优异，一旦冲击力或热负荷超过某个临界点，缺陷就暴露了。但涂层厂商的PPT永远不会画这条红线。

涂层的“性格”：别指望一个答案解决所有问题

现在车间里流行一种声音：只要是干不锈钢，无脑选PVD涂层的AlCrN就对了。要我说，这话对一半。AlCrN确实抗氧化、抗粘结，适合高速干切，但如果你用的机床主轴跳动大、装夹刚性不足，那点脆性就够你喝一壶。去年帮一家江苏的阀门厂调试交钥匙线，对方非要上最贵的纳米多层涂层，结果呢？因为他们的冷却液浓度常年偏低，刀片和工件间形成不了稳定润滑膜，涂层再牛也扛不住积屑瘤的反复碾压。最后我逼着他们换回普通TiCN涂层，成本降了40%，刀具寿命反而高了。你看，合适比先进重要。

2024年了，别再只看硬度那个数字

有件事我必须吐槽——现在很多采购选刀具，就盯着涂层硬度和摩擦系数，跟买车只看马力一样天真。上个月去一个展台，销售人员把新出的涂层说得天花乱坠，说最高硬度能到3800HV，我问他们残余应力多少、热膨胀系数匹配得怎么样，对方愣了三秒，转身去打电话问技术。你看，这就是现实中的信息差。涂层和基体之间如果热膨胀率差太远，温度一上来，界面应力能让膜层提前剥落，硬度再高有什么用？

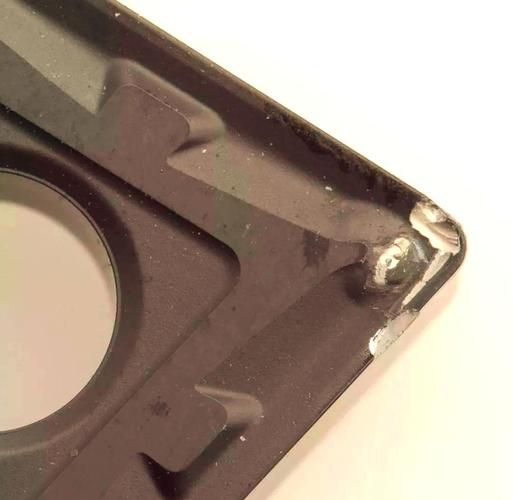

刀具涂层热裂纹与剥落失效放大图

现在的趋势，反正我看到的主流是往定制化纳米多层和梯度涂层走。比如一家做医疗骨钉的客户，工件是不锈钢316L，特别粘，还要求镜面光洁度。最后我们定了解决方案：先用极细颗粒硬质合金基体，涂覆一层约3μm厚的类金刚石（DLC）涂层，中间加过渡层缓冲应力。成本翻了一番，但成品率从67%提到了96%——这种账，才算得有意义。还有些硬脆材料加工，流行用金刚石涂层，但要小心含铁元素，高温下会石墨化。

实战里，我总结了几条不写在手册里的经验

实战里，我总结了几条不写在手册里的经验

💡 同一种涂层，不同品牌的差别可能比涂层种类还大。这事真没地方说理，全凭厂家对工艺的把控。我曾经对比过三家厂商的AlTiN，同样干P20模具钢，一家能跑四个小时，另一家一个半小时刃口就发白。后来发现是镀膜时偏压和沉积速率不同，导致组织致密度有差异。所以，考样测试的时候，别只看价格，要求厂家提供同一批次三支的耐磨性一致性数据。

❗ 还有个很多人忽视的点：冷却方式直接影响涂层表现。油雾润滑时，TiAlN涂层的铝元素容易在高温下形成自我保护膜，干切反而比湿切寿命长，但一上乳化液，热冲击太大，有时爆裂得更快。我见过有个车间换了三款涂层都搞不定，最后改了个冷却喷嘴位置，刀尖温度稍降了一点，问题迎刃而解。

✅ 最后，也是我近年逼着自己改的习惯：记录每个新涂层的“首件表现”。不是记寿命多少分钟，而是记初始磨损的形式——是后刀面均匀磨损？还是月牙洼？还是崩碎？因为有些涂层天生怕磨，有些怕震，你得读懂它的“死亡方式”才能对症下药。这条经验值至少值十万块钱，今天免费送给你们。

说到底，刀具是个系统工程，涂层只是其中一环。别让一个字母组合的数字压倒了你的现场判断。工业这行，经验有时候真的比理论可靠——尤其是你还站着说话不腰疼的时候，咱们得自己弯下腰去摸那满是铁屑的刀柄，烫手，但知道劲儿往哪使。
