干了二十年机械，最烦的就是那种张口闭口“用力矩扳手咔哒一下就行”的愣头青。

紧固这事儿，水太深。你以为拧紧就完了？松动才是真正的开始。

上周拆检一台从德国返修的回转支承，一圈M36的高强度螺栓，按标准扭矩打的，结果呢？拆下来的时候，三条螺栓杆上已经有裂纹了。设计寿命说好十年——才跑了八个月。现场那帮小伙子一脸懵：咱可都是按作业指导书来的啊。

问题出在哪？不是力矩不对，是他们压根没搞明白，紧固从来不是个死数值，而是一套动态博弈。💡

拧紧力矩？那只是入场券

我先扔个暴论：对于关键部位的螺栓连接，力矩法是最不可靠的紧固方法之一。不服？你可以查查VDI 2230或者GB/T 16823，里面白纸黑字写着，力矩法误差能到±25%。±25%什么概念？你以为是1000Nm，实际可能只有750，或者1250。间隙、摩擦系数、螺纹表面状态稍微变一下，预紧力就天差地别。

说实话，很多时候我们太迷信那个扭矩扳手的数字了。卡塔一声，心里就踏实了——典型的自欺欺人。

我常用的一个比方：力矩好比是拧开水龙头的动作，预紧力才是真正流进去的水。你动作再标准，水龙头里边锈死了也没用。

于是聪明人发明了转角法、屈服点控制法、甚至超声测预紧力。尤其转角法，先贴个初始力矩，再转过一个角度，直接把螺栓拉到塑性区附近。这里边的物理逻辑是：材料一旦过了屈服点，力与伸长量的关系反而很稳定，不再那么依赖摩擦。那些真正吃透了紧固原理的工程师，图纸上早就不只标一个力矩值了，而是注明“200Nm + 90°”。

可惜啊，太多人连这点都懒得去理解。❗

防松？你没搞懂松动机制

一说防松，大家脑子里蹦出来的就是弹垫、尼龙螺母、螺纹胶……然后防松界还有个鄙视链：用弹垫的被用施必牢的鄙视，用施必牢的被用Nord-Lock的鄙视。

但我想问一句：你的螺栓到底为什么会松？

绝大多数松动都不是因为螺栓自己倒转。是接触面之间的微动磨损和塑性变形。高频振动下，被连接件表面那层微观凸起被磨平，预紧力就慢慢丢了。这是第一个阶段，叫非旋转松动。等到预紧力掉到一定程度，横向载荷能克服螺纹间的摩擦力了，螺栓才开始倒转——这是第二阶段，旋转松动。

所以你用弹垫，它只防旋转松动，而且效果稀烂。真正高明的做法，是从设计上降低预紧力衰减：比如控制被连接件的表面粗糙度、增加大直径垫圈分散应力、或者干脆把连接副设计成受剪而不是受拉。

问：防松胶涂的越多越好吗？
答：大错特错！我见过把整个螺纹都涂满的，结果安装的时候胶被挤得到处都是，反而影响扭矩-预紧力关系，更可怕的是，多余的胶屑掉进精密机构里那就是灾难。液体生料带类厌氧胶，只需涂在螺纹中间的几个螺牙上，装配时自然会均匀铺开。厂家推荐的涂胶位置都是算过的，别自作聪明。

问：双螺母防松到底靠不靠谱？
答：结构本身没问题，但90%的人装错了。双螺母不是简单的一厚一薄拧死，必须厚螺母在下承担主载荷，薄螺母在上，拧紧时要反向锁死。而且锁紧力矩要大过厚螺母，才能产生有效摩擦力。可笑的是，工地上一堆人把薄螺母当垫圈使，还振振有词，哎……

摩擦系数的幽灵

摩擦系数这个参数，看不见摸不着，却是紧固的灵魂。同一个螺栓，润滑状态不同，达到同样预紧力需要的力矩能差一倍以上。你拿一个干拧的力矩值，去拧涂了二硫化钼的螺栓？等着螺栓拉断吧。✅

我吃过大亏。早年干装配，一批螺栓供应商换了个表面处理，从发黑改成了达克罗，摩擦系数直接从0.14掉到0.09。当时谁也没注意，照着老工艺的力矩打下去，预紧力直接飙到屈服点上方。交付后三个月，批量断裂。那段时间，大半夜都能梦见螺栓头崩飞。

所以现在任何新规格、新表面处理的螺栓进厂，我要求必须先做摩擦系数测试。用Schatz或类似的试验机，实测K值，重新校准拧紧参数。这钱不能省。

还有一点，重复使用的高强度螺栓，摩擦系数会变化。螺纹表面微峰被碾平，可能比新螺栓摩擦力还小。有些地方明确规定不能复用，但不是所有企业都当回事。再次拧紧时，要么降档使用，要么重新测定扭矩，别想当然。

紧固件的质量盲区

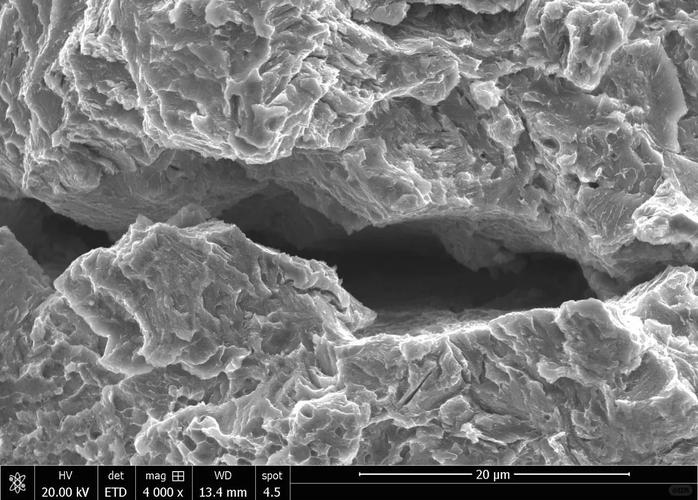

你以为买的是12.9级螺栓，实际可能连10.9级都够不着。行业乱象，不展开说，懂的都懂。但技术上讲，氢脆是悬在高强度紧固件头上的剑。电镀过程渗进去的氢，要是不及时驱氢，装配后过几天自己就断了，脆得跟饼干一样。

我们在供应商审核时，最看重的是热处理炉温均匀性和去氢工艺记录。有些小厂连去氢炉都没有，或者为了省电象征性烘两小时，根本达不到标准规定的190-220℃、4小时以上的工艺要求。

另外，螺纹精度也是一大坑。6g和6h差的那一点点，配合6H的螺母，在振动台上表现天差地别。我们做过对比，通止规合格的螺栓，有的在横向振动试验中一分钟就松了，有的能坚持半小时——区别就在螺纹的中径和牙侧角误差。这些细节，光看外表根本分不出来。

紧固，说到底是门实证科学。你得做试验，得测数据，别信厂家的宣传彩页。那些写得天花乱坠的防松产品，拉到试验机上溜一圈，是骡子是马立马见分晓。

最后啰嗦一句：别瞧不起拧螺丝的活儿。能把一颗螺栓用对、管好，已经打败了90%的同行。
