上周去老王的铸造厂，刚进门就看见他蹲在一堆泡沫板旁边，拿烙铁烫着什么。凑近一瞧——嚯，这不就是消失模的白模成型吗！老王头也不抬：‘现在这活儿，没点创意还真干不了。’他手里那个结构复杂的叶轮模型，要是用传统木模，分型面得拆八块，光制芯就得三天。现在呢？泡沫一烫一粘，半天完活。这玩意儿，真该叫‘神奇的泡沫漂流记’。

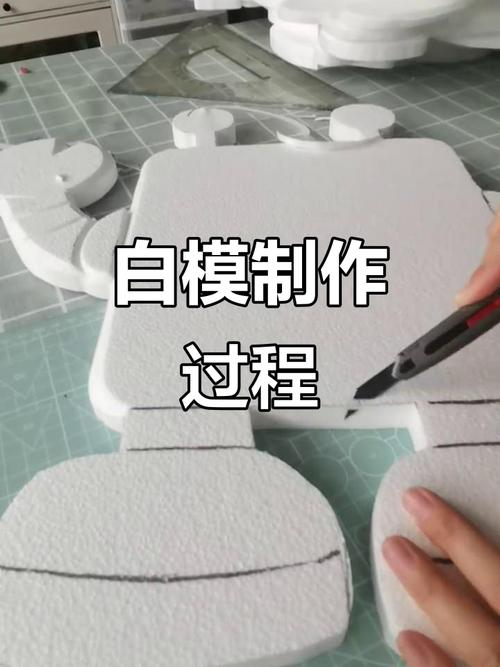

消失模铸造白模成型过程 泡沫模型手工粘接

其实消失模铸造（Lost Foam Casting）这路子，原理说破不值钱：把泡沫塑料做成和铸件一模一样的模型，刷上耐火涂料，埋在干砂里紧实，直接浇注金属液——金属液冲进型腔，泡沫瞬间气化消失，金属取而代之，冷却后挖出来就是件。没有分型面，不用取模，不用下芯，想想就爽。但真干起来，坑多着呢。

白模，不是随便泡沫都能用

白模，不是随便泡沫都能用

最头疼的就是白模材料。很多人以为泡沫就是包装箱那种，错！消失模专用的是共聚物珠粒，预发、熟化、成型，工艺窗口窄得离谱。密度低了，浇注时塌箱；密度高了，气化残渣多，铸件增碳。老王厂里试过某国产料，发泡倍率不稳，结果一批泵壳件表面全是碳黑斑，客户差点退货。后来咬牙换了进口料……贵是真贵，但省心啊。💡

说到成型，现在好多厂用上了数控切割和自动粘接机。但有些复杂件，还得靠老师傅的手艺。比如涡轮增压器壳体，流道细长弯曲，机器粘接胶量控制不好就会堵气路，浇注时气体排不出去，直接呛火。这时候手工反而更靠谱。你看老王那双手，全是烫疤，但粘出来的白模严丝合缝，他说：‘机器是好，可手感这东西，没法编程。’

涂料与干砂：隐形杀手

外行总觉得消失模简单，砂子一埋就行。天真！干砂紧实那步，三维震动参数调不好，局部紧实度不够，金属液一冲砂型崩塌，铸件就鼓包。还有涂料——很多人只关心耐火度，却不知道透气性才是命门。涂料透气性不足，泡沫气化气体排不出去，铸件皮下气孔能让你哭。我见过最惨的，整炉刹车盘件因为密集气孔全废，损失小二十万。后来他们加了氧化铁粉和有机纤维，才把透气性调到理想值。

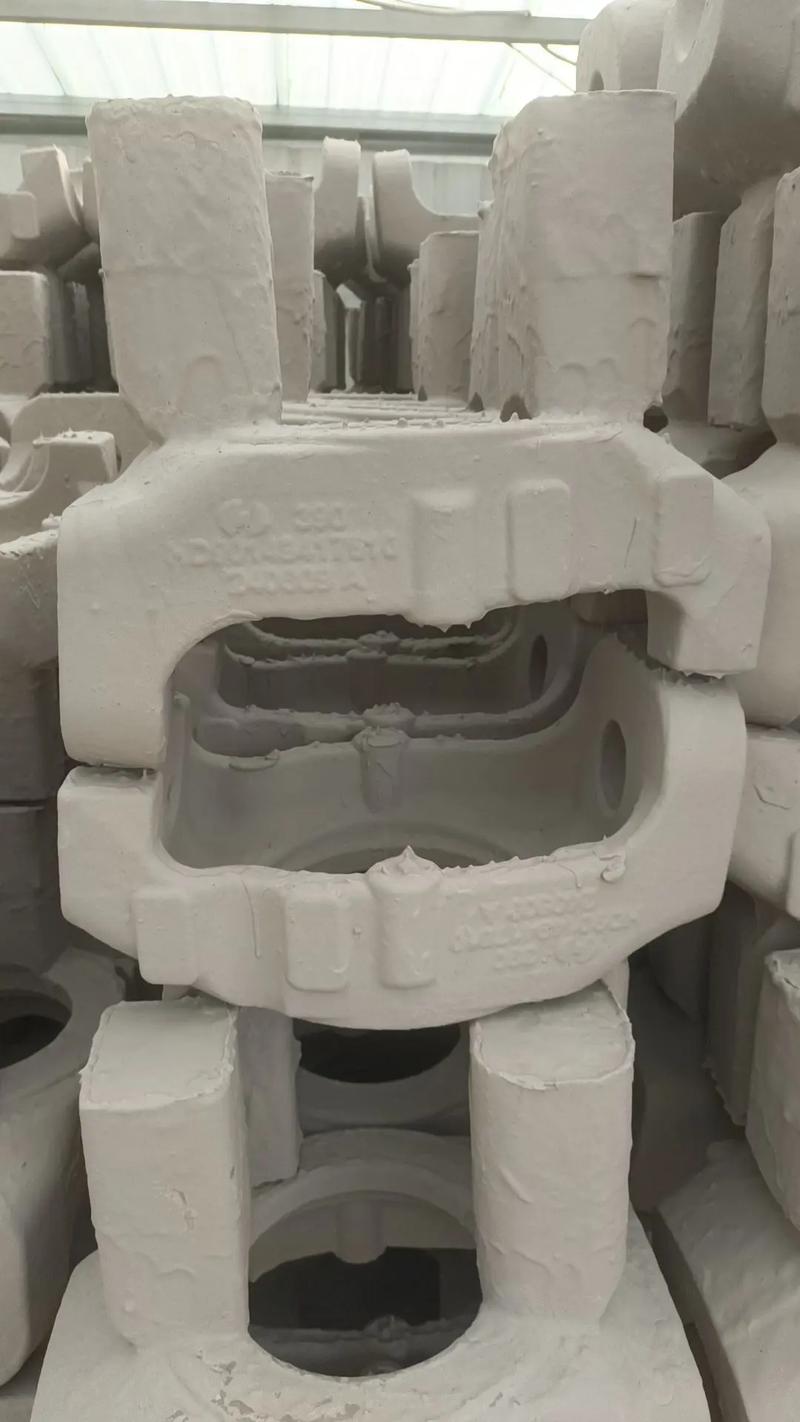

消失模涂料涂覆后烘干工序 大型铸件用消失模涂料

问：消失模铸造到底适合做什么样的铸件？
答：第一，结构复杂、有内腔通道的件，比如缸体缸盖、液压阀体，传统砂铸要做大量砂芯，消失模不用。第二，要求近净形的高精度件，减少加工余量。第三，中小批量。但超大件或者壁太厚的，容易产生缩松，要慎重。另外灰铁件增碳风险高，球铁件容易出现碳化物，得靠工艺调整。

问：环保风暴下，消失模有优势吗？
答：优势大了！无粘结剂干砂，旧砂回用率99%，没化学废砂；泡沫气化虽然产生聚苯乙烯气体，但集中收集处理比传统树脂砂分解的甲醛容易得多。现在很多园区逼着上消失模线，就是因为环保账好算。不过气味处理要投资，有些小厂不舍得，偷偷排，那味道……嗯，够坐牢的。

负压系统：心脏不能停

消失模通常配合负压浇注。砂箱底部抽真空，让型腔保持负压，有助于气体快速排出，同时增加砂型刚度。但负压度不是越高越好，太高了容易把金属液吸进砂粒间隙，铸件表面粘砂。有次调试一个新件，负压调到-0.06MPa，铸件出来像刺猬，全是铁豆。后来降回-0.03MPa，才光滑。所以说，工艺没有万金油，全是摸着石头过河。

近年来，数字化模拟软件帮了大忙。以前试模靠经验，现在用ProCAST或NovaFlow&Solid先模拟充型凝固过程，看哪有缺陷，提前调浇冒口位置。老王去年上了套模拟系统，废品率从8%直接压到3%以下，他嘴上说‘花这钱肉疼’，脸上可藏不住得意。❗不过软件也不是神仙，边界条件设不准照样翻车——尤其泡沫热物性参数，文献上几乎没有，得自己测。

说到缺陷，消失模特有的一种叫‘皱皮’，原因是泡沫气化不完全，残留碳膜被金属液包裹，形成表面褶皱。解决办法？提高浇注温度，增加涂层透气性，或者白模密度再低点。但温度太高又容易粘砂，连环套。所以归根结底是个平衡活。有些老师傅凭听浇注时的声音就知道有没有皱皮，那耳朵比仪器还灵。

最近圈子里有个趋势：做组合模具，消失模+砂芯复合用。比如大型箱体，外形用消失模，水道孔用砂芯，两者结合起来，生产灵活性大增。还有人在试水模拟冰模铸造——用冰做模型，浇注时冰升华，无残留还环保。这脑洞，我们这帮老家伙想都不敢想。

说到底，铸造这行当，看着粗犷，实则细腻得要命。消失模更是把‘看不见的过程’玩到了极致——金属液在砂粒间奔腾，泡沫在瞬间化气升腾，几百公斤的活儿，成败就在那一两秒的流动。干了一辈子了，还是觉得刺激。就像老王说的：‘每次浇注都像开盲盒，只不过我们尽量让里面都是惊喜。’这话，真不虚。
