锻造：重锤之下的材料科学与工匠精神

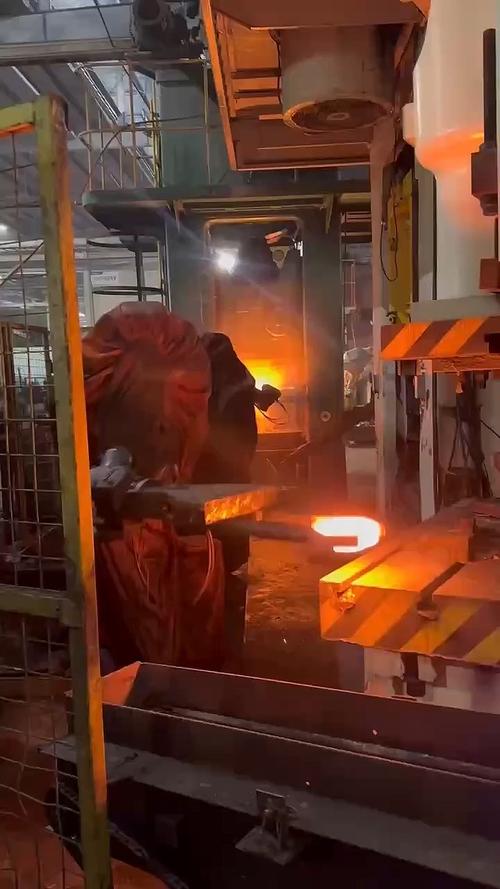

我到现在还记得，第一次站在万吨液压机旁边时，整个地面都在颤。那种震撼，不是看视频能感受到的。锻锤落下的一瞬间——空气被撕裂，声音还没传到耳朵里，冲击波已经顺着脚底板窜上来了。内脏跟着震。说实话，那一刻我才真正明白什么叫“锻造”。它根本不是敲敲打打那么简单。
锻造金属流线金相图
有个事挺反直觉：同样一块钢，铸造出来的和锻造出来的，抗疲劳寿命能差十几倍。为什么？因为铸造会有缩松、气孔，而锻造把那些缺陷焊合了。焊合。这个词很妙。在高温高压下，没有焊料，原子自己跨过界面结合。像两块湿面团压在一起，分不出彼此。所以航空发动机的涡轮盘、起落架，再贵也得用锻造。没人敢拿铸造的去赌命。
不过话说回来，现在的锻造早就不是只靠蛮力了。自由锻、模锻、辗环……这些分类里，精密锻造 发展得最疯。上世纪80年代，国内还在用一火两锻的老工艺，如今呢？叶片精锻后型面精度能控制在0.05mm，直接省掉大量铣削时间。我去年去江苏一家专做钛合金叶片的厂子，他们搞近β锻造，模具温度要精准控制在±15℃，稍微跑偏，晶粒粗得跟岩石标本似的。他们厂长叼着烟说：“这活儿，就是跟温度场抢时间。晚一秒，废一件。”
锻造生产线机器人上下料
最让我服气的是一个搞 冷锻 的工厂，就在浙江。全自动化，黑灯生产。线材从卷料进去，经过几道挤压、冲孔，出来就是一枚带齿形的零件，表面光洁度跟磨过似的。问他们班组长：“不良率多少？”他笑了笑：“得看你对不良的定义，我们对外观缺陷零容忍，但尺寸偶尔会飘几个微米。”几个微米——冷锻模具承受的压力动辄2000兆帕以上，模具弹性变形本身就够你折腾的。这种控制水平，真的是在跟物理极限较劲。
但别以为自动化能解决一切。锻件有个永恒难题：热处理。尤其是大锻件，芯部冷得慢，表面冷得快，内外温差一拉开，残余应力能让你整件开裂，或者更讨厌——慢性变形。我见过一件5米长的船用曲轴，锻完粗加工后，放工装架上自己弯了12毫米。在场所有人都懵了。后来排查，发现是正火冷却时工人图快，对着轴吹风扇。就一个风扇，毁了整根轴。这件事后来成了他们工厂的年度案例。
热处理、缺陷与那些看不见的成本

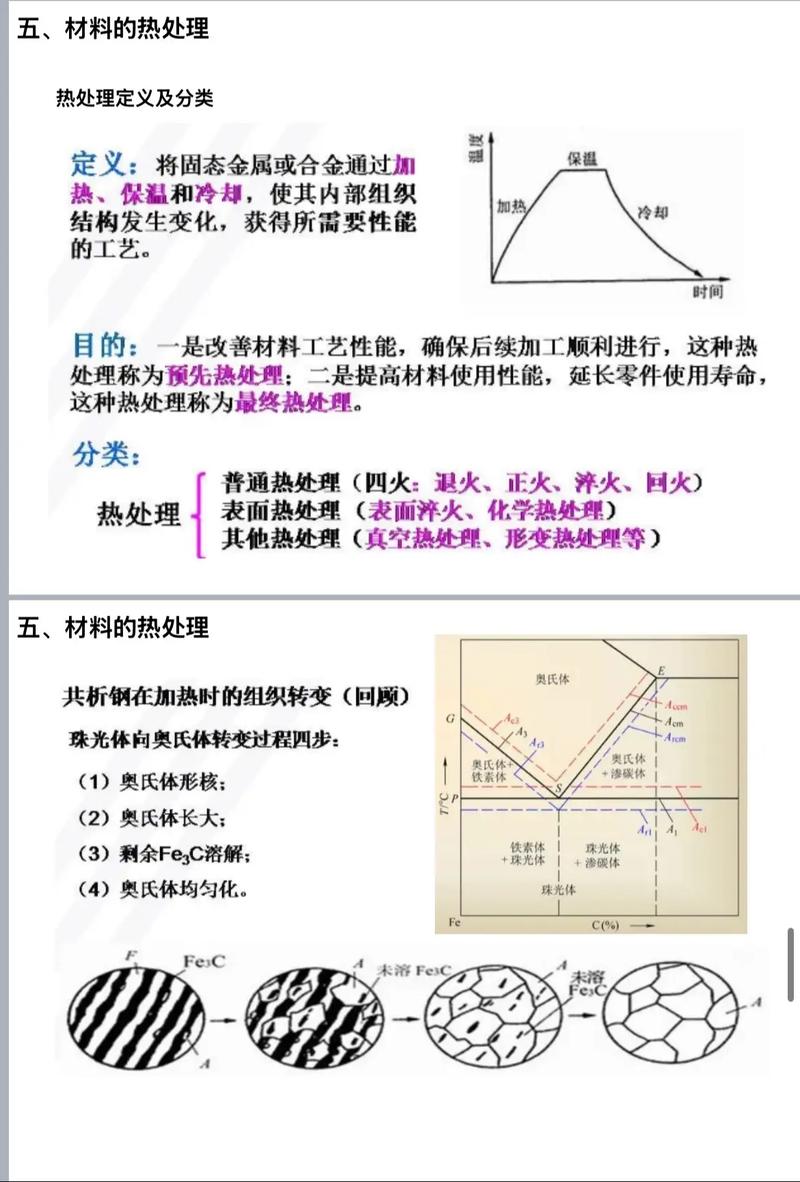

说到热处理，不得不提锻造行业的一个痛点：晶粒细化。很多人只关注力学性能报告上的数字，却不看晶粒度级别。晶粒粗大，疲劳寿命断崖式下跌。但细化晶粒哪有那么简单？控温、控冷速、甚至控变形量——因为变形也能诱发再结晶细化晶粒。有个术语叫“锻造工艺窗口”，就是那一点点参数空间，能让你既成形又细化组织。出了这个窗口，全是废品。
问：锻件出现白点缺陷是什么原因？能预防吗？
答：白点其实是氢致裂纹。钢水在冶炼时会吸气，氢气分子躲在原子间隙里。凝固后氢溶解度骤降，它们就想跑出来，聚在夹杂物或微小空穴处，压力大到直接把钢撑裂，断口上就是银白色斑点。预防主要靠锻后扩氢退火，或者从源头控制——真空脱气、降低炉料湿度。现在很多高端锻件都要做氢含量检测，真空处理后的钢水氢含量能压到2ppm以下。
问：为什么有些锻件需要多次加热锻造（多火）？
答：因为塑性有限。金属变形量一大，加工硬化就上来了，再硬打就裂。必须回炉加热，恢复塑性。另外有些合金对终锻温度要求苛刻，比如镍基高温合金，低于某个温度，析出相全出来，你打不动也打不好。所以得反复加热，每一火控制在合适的变形量和温度区间。很麻烦，但没辙。
还有个成本容易被人忽略——模具。热锻模具的工作环境太恶劣了，受热冲击、高压、摩擦……我见过一套H13钢做的汽车连杆模锻模具，打了8000件就出现热疲劳裂纹，必须修模。8000件，听起来多，其实也就是一个班产。模具寿命直接拉高了单件成本。现在有人搞激光熔覆修复，在模具表面堆焊一层钴基合金，寿命能翻倍。但前期投入大，小厂根本玩不起。
锻造的未来在哪儿？
很多人都说3D打印会取代锻造。我觉得短期内很难。锻造带来的组织流线和致密度，是增材制造还追不上的。但复合工艺是条路：先锻出毛坯，减掉大部分余量，再3D打印出复杂特征，最后精加工。空客已经在试这种玩意儿了。
💡 另一个趋势是数值模拟的普及。以前搞工艺靠试错，费钱费时；现在DEFORM、Simufact这些软件，能把金属流动、温度场、应力分布算得明明白白。但软件不是神。我碰过一个案例：模拟结果完美，实际生产时锻件中部折叠缺陷。查了半天，发现是模具预热温度不均匀，软件里没考虑这个边界条件。所以啊，工具再先进，人的经验和现场判断依然值钱。
锻造这行，说到底还是关于“火与力”的艺术。重锤砸下去，改变的不只是形状，更是材料的灵魂。而我，哪怕听了一万次锻锤声，下次站在车间里，心脏还是会跟着震。
锻打出来的不只是形状
很多人以为锻造就是把铁烧红了锤几下。错。大错特错。金属在高温下的流动，更像一种极度粘稠的流体。你锤下去，它表面变形，内部晶粒却开始碎裂、重组、拉长……这种微观的“揉面”过程——如果你见过金相图——纤维组织会顺着受力方向蜿蜒，像极了风化的岩层。 ❗ 而 锻件 的强度，恰恰来自这种扭曲的“流线”。
锻造金属流线金相图
有个事挺反直觉：同样一块钢，铸造出来的和锻造出来的，抗疲劳寿命能差十几倍。为什么？因为铸造会有缩松、气孔，而锻造把那些缺陷焊合了。焊合。这个词很妙。在高温高压下，没有焊料，原子自己跨过界面结合。像两块湿面团压在一起，分不出彼此。所以航空发动机的涡轮盘、起落架，再贵也得用锻造。没人敢拿铸造的去赌命。
不过话说回来，现在的锻造早就不是只靠蛮力了。自由锻、模锻、辗环……这些分类里，精密锻造 发展得最疯。上世纪80年代，国内还在用一火两锻的老工艺，如今呢？叶片精锻后型面精度能控制在0.05mm，直接省掉大量铣削时间。我去年去江苏一家专做钛合金叶片的厂子，他们搞近β锻造，模具温度要精准控制在±15℃，稍微跑偏，晶粒粗得跟岩石标本似的。他们厂长叼着烟说：“这活儿，就是跟温度场抢时间。晚一秒，废一件。”
当传统遇上自动化

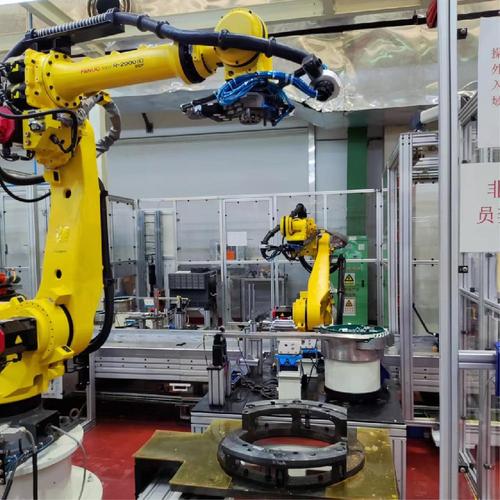

工业机器人进锻造车间，曾经是个笑话。为什么？振动太大，抓手抖几天就松了，传感器失灵，配电柜里全是氧化皮粉尘。但这两年情况变了。✅ 一些厂家给机器人底座装了主动减振系统，末端加了视觉引导——这才有资格站在压机旁边。
锻造生产线机器人上下料
最让我服气的是一个搞 冷锻 的工厂，就在浙江。全自动化，黑灯生产。线材从卷料进去，经过几道挤压、冲孔，出来就是一枚带齿形的零件，表面光洁度跟磨过似的。问他们班组长：“不良率多少？”他笑了笑：“得看你对不良的定义，我们对外观缺陷零容忍，但尺寸偶尔会飘几个微米。”几个微米——冷锻模具承受的压力动辄2000兆帕以上，模具弹性变形本身就够你折腾的。这种控制水平，真的是在跟物理极限较劲。
但别以为自动化能解决一切。锻件有个永恒难题：热处理。尤其是大锻件，芯部冷得慢，表面冷得快，内外温差一拉开，残余应力能让你整件开裂，或者更讨厌——慢性变形。我见过一件5米长的船用曲轴，锻完粗加工后，放工装架上自己弯了12毫米。在场所有人都懵了。后来排查，发现是正火冷却时工人图快，对着轴吹风扇。就一个风扇，毁了整根轴。这件事后来成了他们工厂的年度案例。
热处理、缺陷与那些看不见的成本
热处理、缺陷与那些看不见的成本
说到热处理，不得不提锻造行业的一个痛点：晶粒细化。很多人只关注力学性能报告上的数字，却不看晶粒度级别。晶粒粗大，疲劳寿命断崖式下跌。但细化晶粒哪有那么简单？控温、控冷速、甚至控变形量——因为变形也能诱发再结晶细化晶粒。有个术语叫“锻造工艺窗口”，就是那一点点参数空间，能让你既成形又细化组织。出了这个窗口，全是废品。
问：锻件出现白点缺陷是什么原因？能预防吗？
答：白点其实是氢致裂纹。钢水在冶炼时会吸气，氢气分子躲在原子间隙里。凝固后氢溶解度骤降，它们就想跑出来，聚在夹杂物或微小空穴处，压力大到直接把钢撑裂，断口上就是银白色斑点。预防主要靠锻后扩氢退火，或者从源头控制——真空脱气、降低炉料湿度。现在很多高端锻件都要做氢含量检测，真空处理后的钢水氢含量能压到2ppm以下。
问：为什么有些锻件需要多次加热锻造（多火）？
答：因为塑性有限。金属变形量一大，加工硬化就上来了，再硬打就裂。必须回炉加热，恢复塑性。另外有些合金对终锻温度要求苛刻，比如镍基高温合金，低于某个温度，析出相全出来，你打不动也打不好。所以得反复加热，每一火控制在合适的变形量和温度区间。很麻烦，但没辙。
还有个成本容易被人忽略——模具。热锻模具的工作环境太恶劣了，受热冲击、高压、摩擦……我见过一套H13钢做的汽车连杆模锻模具，打了8000件就出现热疲劳裂纹，必须修模。8000件，听起来多，其实也就是一个班产。模具寿命直接拉高了单件成本。现在有人搞激光熔覆修复，在模具表面堆焊一层钴基合金，寿命能翻倍。但前期投入大，小厂根本玩不起。
锻造的未来在哪儿？
锻造的未来在哪儿？
很多人都说3D打印会取代锻造。我觉得短期内很难。锻造带来的组织流线和致密度，是增材制造还追不上的。但复合工艺是条路：先锻出毛坯，减掉大部分余量，再3D打印出复杂特征，最后精加工。空客已经在试这种玩意儿了。
💡 另一个趋势是数值模拟的普及。以前搞工艺靠试错，费钱费时；现在DEFORM、Simufact这些软件，能把金属流动、温度场、应力分布算得明明白白。但软件不是神。我碰过一个案例：模拟结果完美，实际生产时锻件中部折叠缺陷。查了半天，发现是模具预热温度不均匀，软件里没考虑这个边界条件。所以啊，工具再先进，人的经验和现场判断依然值钱。
锻造这行，说到底还是关于“火与力”的艺术。重锤砸下去，改变的不只是形状，更是材料的灵魂。而我，哪怕听了一万次锻锤声，下次站在车间里，心脏还是会跟着震。
