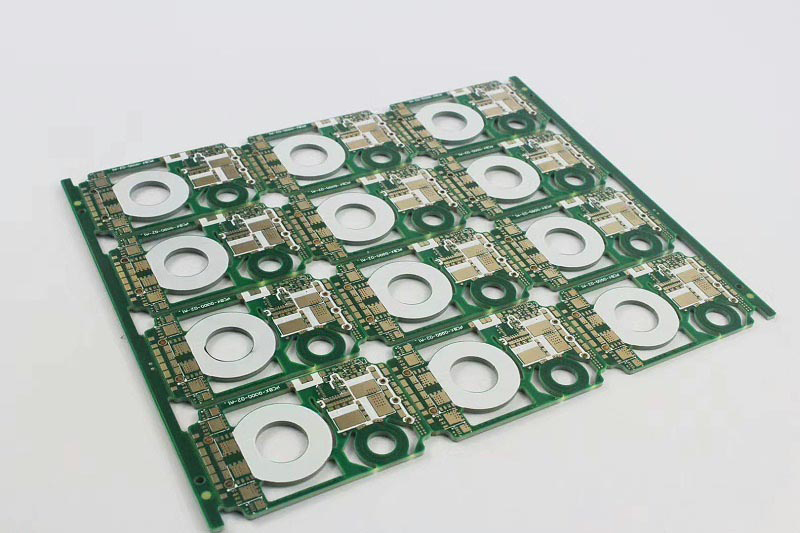

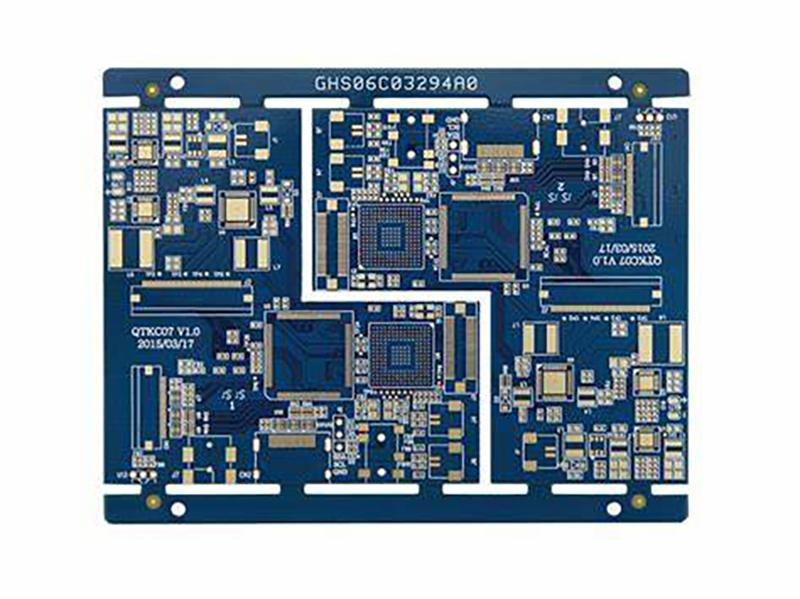

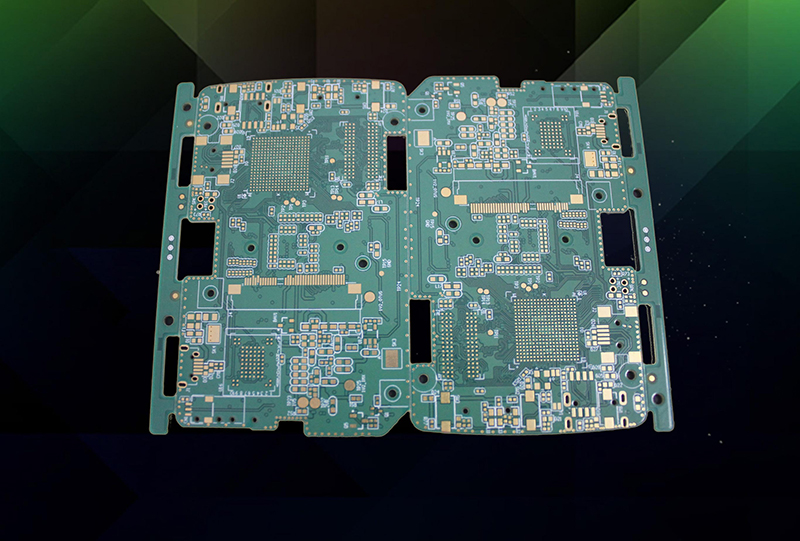

I型HDI板是一种高密度互连（High Density Interconnector，简称HDI）电路板，广泛应用于通信、计算机、消费电子等领域。它具有高密度、高性能、高可靠性等特点，是现代电子产品中不可或缺的重要组成部分。云恒小编将详细介绍I型HDI板的结构和制造工艺流程。

　　一、I型HDI板的结构和组成

　　I型HDI板主要由以下几个部分组成：

　　1. 核心层：位于I型HDI板中心，通常由多层印刷电路板（Printed Circuit Board，简称PCB）组成。核心层负责实现信号的传输和连接，具有较高的电气性能和可靠性。

　　2. 埋孔层：位于核心层周围，用于连接核心层上的微带线、射频线等。埋孔层通常采用盲孔或埋孔技术，以实现高密度的信号传输和连接。推荐阅读：射频开关是什么

　　3. 金属化层：位于埋孔层上方，用于实现内部信号的屏蔽和接地功能。金属化层通常采用镀金或镀银等工艺，以提高导电性能和抗腐蚀性能。

　　4. 绝缘层：位于金属化层下方，用于隔离上下两个层次的电气信号。绝缘层通常采用聚酰亚胺（Polyimide）或环氧树脂（Epoxy）等材料制成，具有良好的绝缘性能和热稳定性。

　　5. 覆盖层：位于最外层，用于保护内部电路并提供机械支撑。覆盖层通常采用玻璃纤维布（Fiberglass Cloth）或聚酰亚胺薄膜（Kapton Film）等材料制成，具有较高的强度和耐磨性。

　　二、I型HDI板的制造工艺流程

　　1. 制作核心层：首先，根据设计要求选择合适的PCB材料，如FR-4、CEM-1等。然后，通过光绘技术在PCB板上绘制出微带线、射频线等信号线路，并通过蚀刻工艺形成相应的图案。最后，通过电镀工艺在核心层上形成金属导线，以实现信号的传输和连接。

　　2. 制作埋孔层：在核心层制作完成后，需要制作埋孔层。首先，采用盲孔或埋孔技术在核心层上钻取相应的孔洞。然后，通过镀金或镀银等工艺在孔洞内填充导电材料，如铜箔或镍箔。最后，通过电镀工艺使导电材料与核心层的金属导线连接在一起，以实现高密度的信号传输和连接。

　　3. 制作金属化层：在埋孔层制作完成后，需要制作金属化层。首先，采用镀金或镀银等工艺在埋孔层的裸露区域填充导电材料。然后，通过电镀工艺使导电材料与内部信号连接在一起，以实现内部信号的屏蔽和接地功能。

　　4. 制作绝缘层：在金属化层制作完成后，需要制作绝缘层。首先，采用环氧树脂或聚酰亚胺等材料在金属化层的裸露区域涂覆一层绝缘涂料。然后，通过热压工艺使绝缘涂料与金属化层紧密结合在一起，形成一个完整的绝缘层。

　　5. 制作覆盖层：在绝缘层制作完成后，需要制作覆盖层。首先，采用玻璃纤维布或聚酰亚胺薄膜等材料覆盖在整个HDI板上，形成一个完整的覆盖层。然后，通过热压工艺使覆盖层与内部电路紧密结合在一起，以提供机械支撑和保护作用。

　　6. 切割和成型：最后，将制作好的HDI板进行切割和成型处理，以满足不同产品的尺寸和形状要求。通常采用数控切割机和冲压机等设备进行加工，以保证产品的精度和质量。

　　I型HDI板是一种具有高密度、高性能、高可靠性特点的电路板，广泛应用于通信、计算机、消费电子等领域。其结构和制造工艺流程相对复杂，需要经过多道工序才能完成。通过对I型HDI板的结构和制造工艺流程的了解，可以更好地掌握其设计和制造方法，为现代电子产品的发展提供有力支持。
