工业陶瓷：被低估的高端制造隐形支柱
很多人提到陶瓷，第一反应还是碗碟瓷砖。哦不对，那是日用陶瓷。工业圈里玩的陶瓷，完全是另一个物种。
说出来你可能不信，现在卫星上天、芯片造芯、战机隐身，离了它根本转不动。
工业碳化硅陶瓷机械密封件成品
举几个最直观的性能对比：普通合金钢加热到800℃就强度腰斩，1200℃直接软化变形，碳化硅陶瓷能在1600℃的氧化气氛里长期工作，强度掉不到10%。
普通金属零件在泥浆、粉尘里磨，半年就要换，碳化硅陶瓷的耐磨性是淬火钢的十几倍，用五六年还跟新的一样。
强酸强碱池里的搅拌轴，不锈钢用不了一年就被腐蚀穿，换成氧化铝陶瓷轴，泡五六年都没一点痕迹。
绝缘性就更不用说了，高压电器里的绝缘件，1万伏电压都打不穿，还能耐高温，根本找不到替代品。
很多刚接触工业陶瓷的采购、设计朋友都会问：
问：工业陶瓷这么好，为什么不所有零件都换成陶瓷的？
答：贵啊！而且脆啊！实话实说，品质合格的氧化锆陶瓷毛坯，价格是普通45号钢的十几倍，加工起来还要用金刚石刀具，精度要求到微米级，一不小心就崩裂报废，成本一下子就上去了。而且陶瓷本身韧性差，受大的冲击载荷很容易碎，所以目前只用来做工况最苛刻、别的材料顶不住的核心零件，一分钱一分货，用对地方就值。
锂电池生产线用氧化铝陶瓷辊棒
✅ 半导体制造：芯片蚀刻、沉积工序里用的静电陶瓷卡盘，要吸住12寸硅片，还要能耐100多度的强酸腐蚀，还要绝缘均匀，只有高纯度氧化铝陶瓷能做，目前国内能做合格产品的厂家不超过5家，大多还是依赖进口。
✅ 新能源汽车功率器件：碳化硅陶瓷衬底是第三代半导体芯片的基础，同样功率下，用碳化硅衬底的器件体积能缩小三分之二，能耗降一半，是800V高压平台的核心材料。
✅ 油气开采：井下1万多米的地方，温度150℃以上，压力上百兆帕，还有硫化氢腐蚀，只有陶瓷密封件能顶得住，一口井换一次密封，能用好几年，换钢密封三个月就要提井更换，成本差几十倍。
不少行业朋友问的最多的就是供应链问题，这里直接答了：
问：现在国内工业陶瓷的产业链能不能自给自足？
答：中低端的普通氧化铝、氧化锆陶瓷零件，现在90%以上都能自己做，国内产能还过剩，价格比进口便宜一半。但是高端的，比如半导体用的99.99%纯度碳化硅陶瓷、航空航天用的氮化硼复相陶瓷，不管是原料提纯还是热压烧结工艺，和日本、德国的老牌企业比，还是有不小的差距。不过最近三年国内资本投了好多新项目，不少下游主机厂也愿意给国产货试错机会，我上个月去广东调研，有一家做高铁制动系统陶瓷摩擦片的厂，已经拿到了中车的批量订单，完全替代了原来进口的产品，还是挺提气的。
工业陶瓷设计加工，老玩家踩过坑的经验
说实话，很多新手设计师第一次做陶瓷零件，十个有八个要交学费，说几个最容易踩的坑：
💡 设计一定要留够烧结收缩量。不同材料收缩率不一样，氧化锆烧结收缩率能到20%，氧化铝大概15%，差一个百分点，最后成品尺寸就能偏出好几个毫米，整根零件直接报废。我最早刚入行的时候，帮客户做过一个1米长的碳化硅梁，就是没跟烧结工程师核对收缩率，最后成品长了三个毫米，整根废了，一块毛坯大几万，老板骂了我半个月，这个教训记到现在。
❗ 千万别做大尺寸薄壁直角结构。陶瓷烧结冷却的时候，薄壁很容易变形，转角直角会造成应力集中，烧完就裂，加工的时候稍微一碰就崩边，转角一定要倒圆角，壁厚尽量均匀。
💡 小批量复杂结构，可以试试现在新出的3D打印陶瓷。不用开模，复杂的镂空、多孔结构一次成型，比传统加工省好多钱，最近我见过不少给5G基站做的氮化铝陶瓷散热器，都是3D打印做的，散热性能比铝合金好30%，重量还轻一半，真的挺惊喜的。不过话说回来，3D打印陶瓷的致密度还是不如传统热压烧结，极端高温高压工况还是得用传统工艺，各有各的用法对吧？
现在高端制造拼到最后，就是材料拼刺刀。很多人盯着芯片、盯着发动机，很少有人注意到陶瓷这种隐形的基础材料，可偏偏就是这种不起眼的东西，卡住了很多行业的脖子。未来十年，国产高端陶瓷追上去，我们的高端制造才能真的站稳脚跟。
为什么工业陶瓷能顶得住极端工况？
和日用陶瓷拿普通陶土烧制不同，工业陶瓷用的都是人工提纯的氧化物、氮化物、碳化物粉体，从原料开始就赢在了起跑线。 成型之后还要在一两千度的高温炉里烧结，晶粒细致密度高，性能甩日用陶瓷几十条街。
工业碳化硅陶瓷机械密封件成品
举几个最直观的性能对比：普通合金钢加热到800℃就强度腰斩，1200℃直接软化变形，碳化硅陶瓷能在1600℃的氧化气氛里长期工作，强度掉不到10%。
普通金属零件在泥浆、粉尘里磨，半年就要换，碳化硅陶瓷的耐磨性是淬火钢的十几倍，用五六年还跟新的一样。
强酸强碱池里的搅拌轴，不锈钢用不了一年就被腐蚀穿，换成氧化铝陶瓷轴，泡五六年都没一点痕迹。
绝缘性就更不用说了，高压电器里的绝缘件，1万伏电压都打不穿，还能耐高温，根本找不到替代品。
很多刚接触工业陶瓷的采购、设计朋友都会问：
问：工业陶瓷这么好，为什么不所有零件都换成陶瓷的？
答：贵啊！而且脆啊！实话实说，品质合格的氧化锆陶瓷毛坯，价格是普通45号钢的十几倍，加工起来还要用金刚石刀具，精度要求到微米级，一不小心就崩裂报废，成本一下子就上去了。而且陶瓷本身韧性差，受大的冲击载荷很容易碎，所以目前只用来做工况最苛刻、别的材料顶不住的核心零件，一分钱一分货，用对地方就值。
当下工业陶瓷最火的几个落地场景
这几年高端制造爆发，工业陶瓷的需求量每年涨20%以上，几个最火的领域你肯定听过： ✅ 新能源锂电池：整条生产线的输送辊，原来用钢辊或者橡胶辊，用不了三个月就磨坏，还容易粘锂粉，换到氧化铝陶瓷辊，能用五到八年，算下来总拥有成本比普通辊低一半还多。

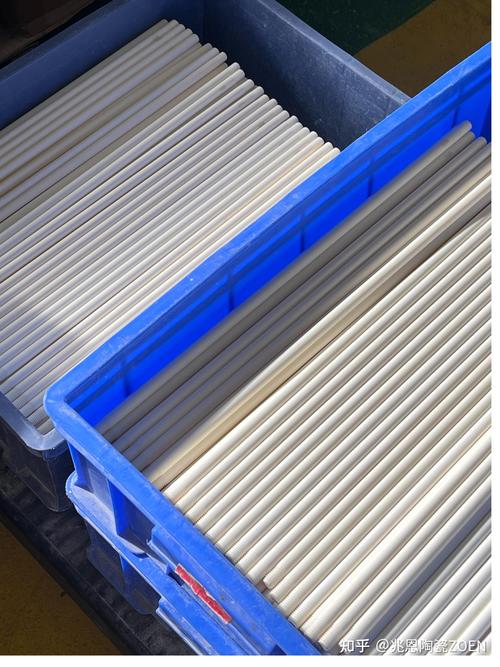

锂电池生产线用氧化铝陶瓷辊棒
✅ 半导体制造：芯片蚀刻、沉积工序里用的静电陶瓷卡盘，要吸住12寸硅片，还要能耐100多度的强酸腐蚀，还要绝缘均匀，只有高纯度氧化铝陶瓷能做，目前国内能做合格产品的厂家不超过5家，大多还是依赖进口。
✅ 新能源汽车功率器件：碳化硅陶瓷衬底是第三代半导体芯片的基础，同样功率下，用碳化硅衬底的器件体积能缩小三分之二，能耗降一半，是800V高压平台的核心材料。
✅ 油气开采：井下1万多米的地方，温度150℃以上，压力上百兆帕，还有硫化氢腐蚀，只有陶瓷密封件能顶得住，一口井换一次密封，能用好几年，换钢密封三个月就要提井更换，成本差几十倍。
不少行业朋友问的最多的就是供应链问题，这里直接答了：
问：现在国内工业陶瓷的产业链能不能自给自足？
答：中低端的普通氧化铝、氧化锆陶瓷零件，现在90%以上都能自己做，国内产能还过剩，价格比进口便宜一半。但是高端的，比如半导体用的99.99%纯度碳化硅陶瓷、航空航天用的氮化硼复相陶瓷，不管是原料提纯还是热压烧结工艺，和日本、德国的老牌企业比，还是有不小的差距。不过最近三年国内资本投了好多新项目，不少下游主机厂也愿意给国产货试错机会，我上个月去广东调研，有一家做高铁制动系统陶瓷摩擦片的厂，已经拿到了中车的批量订单，完全替代了原来进口的产品，还是挺提气的。
工业陶瓷设计加工，老玩家踩过坑的经验
工业陶瓷设计加工，老玩家踩过坑的经验
说实话，很多新手设计师第一次做陶瓷零件，十个有八个要交学费，说几个最容易踩的坑：
💡 设计一定要留够烧结收缩量。不同材料收缩率不一样，氧化锆烧结收缩率能到20%，氧化铝大概15%，差一个百分点，最后成品尺寸就能偏出好几个毫米，整根零件直接报废。我最早刚入行的时候，帮客户做过一个1米长的碳化硅梁，就是没跟烧结工程师核对收缩率，最后成品长了三个毫米，整根废了，一块毛坯大几万，老板骂了我半个月，这个教训记到现在。
❗ 千万别做大尺寸薄壁直角结构。陶瓷烧结冷却的时候，薄壁很容易变形，转角直角会造成应力集中，烧完就裂，加工的时候稍微一碰就崩边，转角一定要倒圆角，壁厚尽量均匀。
💡 小批量复杂结构，可以试试现在新出的3D打印陶瓷。不用开模，复杂的镂空、多孔结构一次成型，比传统加工省好多钱，最近我见过不少给5G基站做的氮化铝陶瓷散热器，都是3D打印做的，散热性能比铝合金好30%，重量还轻一半，真的挺惊喜的。不过话说回来，3D打印陶瓷的致密度还是不如传统热压烧结，极端高温高压工况还是得用传统工艺，各有各的用法对吧？
现在高端制造拼到最后，就是材料拼刺刀。很多人盯着芯片、盯着发动机，很少有人注意到陶瓷这种隐形的基础材料，可偏偏就是这种不起眼的东西，卡住了很多行业的脖子。未来十年，国产高端陶瓷追上去，我们的高端制造才能真的站稳脚跟。
