干了小二十年模具，说实话，我到现在都怕别人跟我提“模具”两个字。为啥？因为这东西看着是个铁疙瘩，可里头的门道，比你想象的深了去了。

模具这东西，工业之母嘛，谁都知道。可你真的去碰它，就会发现，根本不是那么回事。从设计到加工，再到试模，哪一个环节不是勾心斗角？我今天就跟你掏心窝子聊聊。

模具这东西，看着简单，里头水很深

你随便找个机械专业的毕业生，他都能跟你扯几句模具。无非就是上模下模，型腔型芯，顶出机构，对吧？可你要真让他设计一套复杂的注塑模具，他准懵。

先说分类。冷冲模、热锻模、注塑模、压铸模……数都数不清。但咱今天重点说注塑模，因为现在3C产品、汽车件、医疗器械，哪个不用它？

注塑模具结构看着就那几大块：模架、成型零件、浇注系统、顶出系统、冷却系统。但每一块都能让你头疼。举个最简单的例子：浇口位置。你设计的时候觉得放在这里挺好，结果模流分析一跑，发现填充不均匀，缩痕、短射全来了。得嘞，改吧。

说到模流分析，这是现代模具设计必备的工具。可别以为软件跑出来就万事大吉。软件算的是理想状态，现实中的材料批次、注塑机状态、环境温度，全都在捣乱。所以老法师的经验，永远比软件值钱。💡 这里我得强调一下，经验不是玄学，是拿真金白银换来的。

注塑模具模流分析填充示意图

但这里我想说一个特别反直觉的事：很多人以为模具设计最烧脑的是型腔型芯。其实，冷却系统才是真的大坑。你以为随便钻几个水路就行？错！冷却水道的排布直接决定了成型周期和产品变形量。一些高端的模具，甚至要用随形冷却，通过3D打印做出来的水路，那叫一个绝。

设计上的坑，我踩过的都告诉你

设计上的坑，我踩过的都告诉你

咱一个个来数。首先，脱模斜度。你设计的时候想都没想，直接给零度，结果一开模，产品死死抱住型芯，脱不出来。最后只能用顶杆硬顶，顶出白印，甚至顶穿。客户当场就想骂娘。

其次，缩水率。pp、abs、pa6、pom，每种材料的收缩率都不一样。你以为你懂，可实际给你一套带玻纤的料，收缩率又变了。我见过最惨的，一个斜齿轮模具，缩水率算错，结果齿形全部超标，整批零件报废。

还有，分型面的设计。你以为分型面就是一条线？它还要考虑飞边方向、排气位置、加工方便性。有时候为了避开一个倒扣，pl面得做成弧面，甚至阶梯面。那一套下来，加工师傅的刀路编到你怀疑人生。

❗ 这里必须提醒：设计时千万别忽略了排气槽。我曾经试过一次模，短射不说，产品表面都有烧焦痕迹。后来发现是排气槽深度不够。

问：新手设计模具最常犯的错误是什么？
答：太迷信理论数据，不结合现场。我见过最典型的，就是模流分析没问题，可试模时到处都是困气烧焦。为什么？因为分析时没考虑排气槽的实际位置。所以设计时必须把排气槽当一等公民，和浇口、冷却同等重要。

再一个，就是热流道。现在很多模具都用热流道，省材料，周期短。但热流道的温度控制差几度，出来的产品可能就是两回事。流道里的冷料头，要是没有冷料阱，直接导致产品表面有冷料斑。这些东西书本上不会细讲，全靠摸爬滚打。

加工和装配，才是真正考验人的地方

设计图纸画得再好，加工不到位，全白搭。模具加工最花时间的是CNC和EDM。

高速铣加工淬硬钢，现在很普遍。但刀具磨损问题，你得时刻盯着。一把好一点的涂层铣刀，几百上千块，但你要是参数没调好，几分钟就崩一个。心疼不？

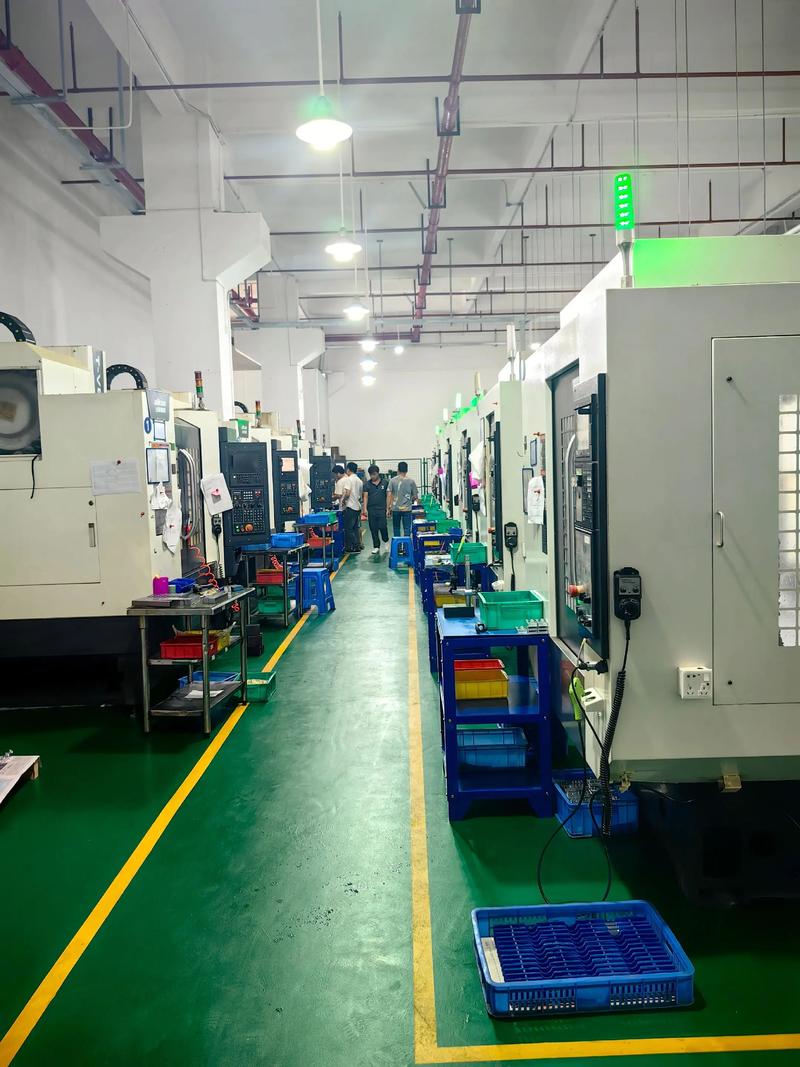

模具CNC高速铣加工现场图片

EDM电火花，加工深腔窄槽的时候特别有用。但那速度慢得让人抓狂。一个电极，粗加工、精加工，还要分好几个火花位。有时候一个型腔就要打两三天。你急客户也急，可这东西就是急不得。

还有线切割，用来割镶件、顶针孔，精度能到微米级。但切割的时候钼丝会变形，导致尺寸偏大或偏小。老师傅会提前补偿，差那么一丝，顶针就卡死了。

装配环节，更加玄学。镶件过盈配合，到底过盈多少？0.002毫米还是0.005毫米？温度一变化，可能就变了。有时候你还得用铜棒敲，得靠手感。那手感怎么练？砸几根手指头就练出来了。

问：模具寿命和什么因素关系最大？
答：钢材选择和热处理，以及表面处理。很多人以为越硬越好，其实不然。硬度高了，韧性差，容易崩裂。模具钢像skd61、s136、718h，各有各的脾气。尤其是压铸模，热疲劳开裂是常态，得做表面渗氮或pvd涂层。当然，设计和加工的影响也不小，比如转角处圆角太小，应力集中直接开裂。

试模是一个反复折腾的过程

试模是一个反复折腾的过程

模具做完了，上注塑机试模。你会发现，之前所有的设计都要接受拷问。

短射、飞边、翘曲、顶白、料花……一个接一个。你以为微调一下参数就好了？其实很多时候是设计缺陷。这个时候就是模具师傅和注塑师傅的博弈。一个说是你的注塑问题，一个说是你的模具问题。最后还得老板拍板。

我记得最夸张的一次，一个汽车连接器模具，试了二十多次。每次都是改模具，焊补，再加工。那段时间人都快疯了。最后发现问题居然是一个冷却水道不够，导致局部温度过高，材料分解。就多钻了一个孔，全解决了。

所以啊，模具设计时必须充分考虑冷却均匀性。有时候几个小时的加班，就是为了一个水孔的路线。

再说说模具维护。很多工厂不重视保养，结果模具用着用着精密度就没了。抛光、防锈、定期清洗，一个都不能少。特别是那些有抽芯的模具，滑块磨损了，动作不到位，产线上停一分钟可能就是几万块钱的损失。

最后我啰嗦一句：模具这行，没有捷径。但只要你肯下功夫，把每个细节做扎实，客户自然会认可。别想着一步登天，那些所谓的“速成”基本都是忽悠。

我反正不后悔入这行。就是年纪大了，眼神不好使了，修起模具来费劲。但看到自己设计的模具能在产线上一天打出几千个零件，心里那股成就感，也是真的。

行了，就聊到这儿。你要是对模具感兴趣，欢迎在评论区里多交流。咱们下次再聊。
