做模具十几年，老有人问我增材制造是不是智商税。我一开始也冷笑，那玩意儿打打样还行，上机床？拉倒吧。直到前年自己亲手设计了一套随形冷却水路——那感觉，怎么说呢，像是用惯了铣床的人突然摸到五轴。打个不恰当的比方，你以前在井底看天，突然有人把你拽出来扔到山顶上。

数据不会骗人。某批量生产的压铸件，原来冷却时间是37秒，改用增材制造的镶件后，直接压到21秒。不是说好了只降10%吗？怎么直接腰斩了？后来反复验证，就是水路贴得更近了，而且流速分配均匀。传统深孔钻能打直线，但你打不出波浪形的水道。

为什么偏偏是模具捡了宝

增材制造这个概念炒了快二十年，真正赚到钱的企业，落脚点大多在模具。原因很简单：模具是小批量高价值产品，你就算一个镶件造一万块，分摊到几千个零件上也说得过去。加上汽车电动化之后，零件形状越来越变态——不是我们故意骂人，是真的很多异形件。这种形状，传统机加工只能干瞪眼。而增材制造几乎不受几何约束，随形水路想怎么绕就怎么绕。

✅ 模具行业算是增材制造最好的落地场景，没有之一。

但别高兴得太早。材料费用还是贵得离谱。模具钢粉末一公斤几百块，而且回收粉末不能用100%，总要掺新粉。做过三年增材的技术员老王跟我说：“省下来的时间都用来做粉末筛分和清理了，有时候半夜想起来都觉得自己是倒腾沙子的。”

金属增材制造模具随形冷却水路剖面图

问：随形水路到底比传统水路强多少？
答：要看具体工况。冷却周期通常能缩短20%～40%，变形和缩孔问题也会减少。但注意！这建立在仿真充分的前提下。别随手画个波浪线就敢上机，你得分析流速、湍流、热量分布。我见过有同行把水路画成螺旋状，结果流阻太大，冷却液根本走不动，直接废了。你还不如老实打直孔。

真正上手时的那些坑——避雷指南

设备买了，粉末买了，工艺参数呢？很多公司跟风买了一台金属打印机，结果发现打出来全是“麻子脸”——孔隙率超标，表面粗糙度惨不忍睹。为什么？底层参数没调好。激光功率、扫描速度、层厚、扫描间距，这四项搭配不匹配，你打出来的东西就跟蜂窝煤一样。

❗常见坑1：选错粉末。同样标号模具钢，不同厂家粒径分布都不一样。有的粉末流动性差，铺粉就不均匀，烧结出来内部有空洞。你拿到手别急着用，先测一下霍尔流速计。

❗常见坑2：后处理被忽略。打印完必须去应力退火，不然线切割直接开裂。我第一件试验件就是在切前加一刀时“啪”地裂成两半，当场心态崩了。

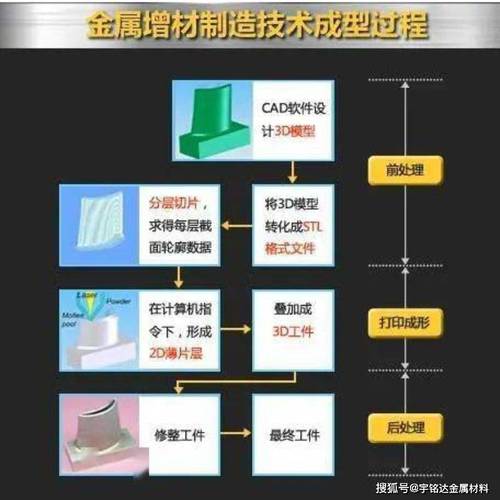

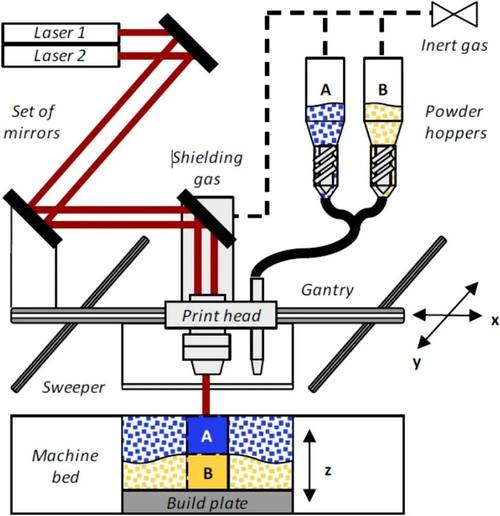

激光粉末床熔融增材制造打印过程示意图

问：怎么控制打印变形？
答：除了靠仿真预留余量，更重要的是支撑设计。很多人为了省下支撑结构的粉末，结果被打脸。你想想，悬空面金属冷却时收缩应力有多大？支撑不做足，件子直接翘起来，刮刀都被撞坏过。我的建议是，先做小批量测试件，用3D扫描对比变形量，再反哺修正支撑。别嫌麻烦，这钱省不得。

增材制造的设计逻辑，根本不是CAD逆向那么简单

增材制造的设计逻辑，根本不是CAD逆向那么简单

很多工程师习惯了传统加工方式，拿到一个零件就想着怎么拆成分体、怎么减轻切削量。但在增材制造里，你越是这样越吃亏。比如你完全可以做成一体化铰链结构，不用装配，直接打印出来就是活动的。还有拓扑优化——把受力分析结果喂给算法，生成让人头皮发麻的镂空结构。虽然看起来丑，但刚度一点不差，重量降了40%。这种设计，你手里拿个CAD画一年也画不出来。

💡 一定要记住，增材制造的设计是“为打印机而生”，不是为了好看。你要理解激光走一遍，熔池温度多少，冷却速度多少。这需要对热力学的直觉，不是光会软件就行。

所以我说，增材制造不是玄学。它是一台真正的生产工具，但你得有那个功底和胆量去驾驭它。别嫌设备贵，先问问自己的脑子够不够用。如果只会照搬传统设计，那买了设备也只是添个摆设。反过来，一旦你吃透了规则，就像我刚开始那样——有种被打脸的感觉，但心甘情愿。
