干机械这行十几年，最怕听到一句话："连接器嘛，插上能用就行。" 每次听到都想摔扳手。真的，就这个看似不起眼的小零件，能把一条价值上千万的生产线搞到全线瘫痪。今天不整虚的，专门聊聊连接器那些容易被忽略的细节。

先说个真事儿。去年有个客户，伺服驱动器老是报警过流。换了好几个牌子，还是不行。最后拆开查，发现是动力线连接器的针脚氧化了，接触电阻从5毫欧干到了两百多毫欧。就这，还能不出问题？所以说，连接器不是插上就完事了。

一、接触电阻：最关键也最容易被坑的指标

接触电阻这东西，说白了就是电流通过接触点时的阻力。阻值越小越好？这话对一半。你得看什么工况。普通信号连接器要求50毫欧以下，但大电流的电力连接器，有些甚至要求到0.5毫欧以内。差一个数量级，发热量差100倍。

但是！你千万不要只看产品样本上的初始接触电阻。那是刚出厂、插拔几十次内的数据。真正要命的是长期可靠性——氧化、腐蚀、微动磨损，都会让接触电阻慢慢爬升。我见过有些国产连接器，初始参数比进口的还好看，半年后直接拉胯。

怎么选？看材料。镀金的最好，但贵。镀银的导电性高，但容易硫化变黑。镀镍的耐磨，可接触电阻偏大。工业环境，尤其是那种有振动、有湿气的场景，优先选镀金，哪怕贵一点。记住，接触电阻要用四线法测，普通万用表测出来的数据能把你骗得团团转。

连接器接触电阻四线测量法示意图

顺便说个坑：有些厂家标的接触电阻是在20mV、10mA的干电路条件下测的。这东西对于弱电信号还行，但用在功率电路上就是扯淡。你拿它来传50A的电流，接触点的实际压降能让你哭。

二、锁紧结构：谁说卡扣就一定比螺纹好？

连接器有个看不见但很要命的地方——锁紧机构。很多工程师选型时根本不管这个，只盯着针脚数。结果设备一振动，公母头慢慢松脱，信号时断时续。你说气人不气人？

常见的锁紧方式就三种：卡扣、螺纹、推拉式。卡扣式拔插快，但抗振动性能一般。螺纹式最靠谱，航空航天都用它，但锁紧时间慢，操作空间要够大。推拉式呢？有个自锁结构，插进去转半圈就锁住，适合狭小位置。

我个人强烈建议：凡是设备有振动、有冲击的现场，直接上螺纹锁紧。M16的螺纹环，拧到扭矩扳手咔嚓一声。那种咔哒咔哒的卡扣，“啪”一声就到位了？听着就虚。之前在包装线上见过一台设备，用了卡扣式的伺服编码器线，结果一启动就丢脉冲。换了螺纹锁紧头，屁事没有。

💡 插一句：如果空间实在紧张，用推拉式也行，但一定要买带定位销的，防止误插。要知道，插错针脚的后果比松动还惨——直接烧驱动器。

三、防护等级与材质：不是IP67就万事大吉

很多现场维修工一看连接器上印着IP67，就直接拿着水枪冲。别这么干！IP67的测试条件是浸在水里30分钟，不是让你拿高压水枪怼着喷。你那是IP69K才扛得住。所以说，防水等级这事儿，得看清前面字母：第一个数字是防尘，第二个是防水。IP67和IP68的区别，一个是暂时浸没，一个是持续浸没。但都是静态测试，动态防水全靠密封圈材质。

密封圈常用硅橡胶或氟橡胶。硅橡胶便宜，但耐油性差。氟橡胶耐油耐高温，但弹性差，容易老化。选型时得看看现场有什么介质。上次有个客户，连接器密封圈被切削液泡胀了，导致信号短路。你猜怎么着？他们采购时只看了IP防护等级，压根没要求耐切削液测试。

外壳材质也马虎不得。锌合金压铸的最经济，但容易被氯离子腐蚀。不锈钢的好，但太重，还可能磁化影响信号。最近几年流行的铝合金阳极氧化，表面硬度高，但碰到碱性环境就掉皮。说句掏心窝的话：没有十全十美的材料，只有适不适合你的工况。

工业连接器防护等级测试标准示意图

问：那到底怎么确定连接器该选什么防护等级？
答：你先看设备装在哪。装在户外的、有雨淋的，至少IP65；偶尔被溅水的，IP54就行；但要是在机床加工区，切削液到处飞，前面加个防护罩更实在，光靠连接器硬扛，成本太高。再说了，IP等级高的连接器，体积也大，你可能塞不进控制箱里。

四、针脚定义要留余量，别把针脚用得满满当当

这个纯属经验之谈。很多人画原理图的时候，把连接器的每一个针脚都用完了，一个不剩。你倒是省了空间，可后面想改个信号、加个屏蔽线，怎么办？只能重新开模做连接器，交付周期两个多月。所以，干嘛不选多两针的规格？留几个备用针脚，又不吃你的米饭。

另外，很多连接器信号针和功率针是混装的。大电流针旁边千万别排小信号针，感应的噪声能让你信号采集直接爆炸。你需要做的是把功率针和信号针隔离开，中间最好留一个接地针。还有，屏蔽线的接地可不能像猴子掰玉米一样随便接。一端接地还是两端接地？低频信号一端接地，高频信号两端接地，但这都是老黄历了。现在很多变频器会产生高次谐波，建议在连接器里专门设一个屏蔽接地针，直接接到机壳地。

问：屏蔽层能不能直接用导线缠在塑料壳上？
答：千万别！塑料壳不导电，你缠上去等于没缠。必须接到金属壳体或者专用的接地针上。还有，有些连接器标称屏蔽性能很好，但你要是不用金属尾罩，那就是个摆设。屏蔽连接器的金属外壳必须和电缆屏蔽层360度环接，不是那种一根线焊上去就完事。记住，高频信号看的是阻抗连续性，你弄个辫子线，效果直接打骨折。

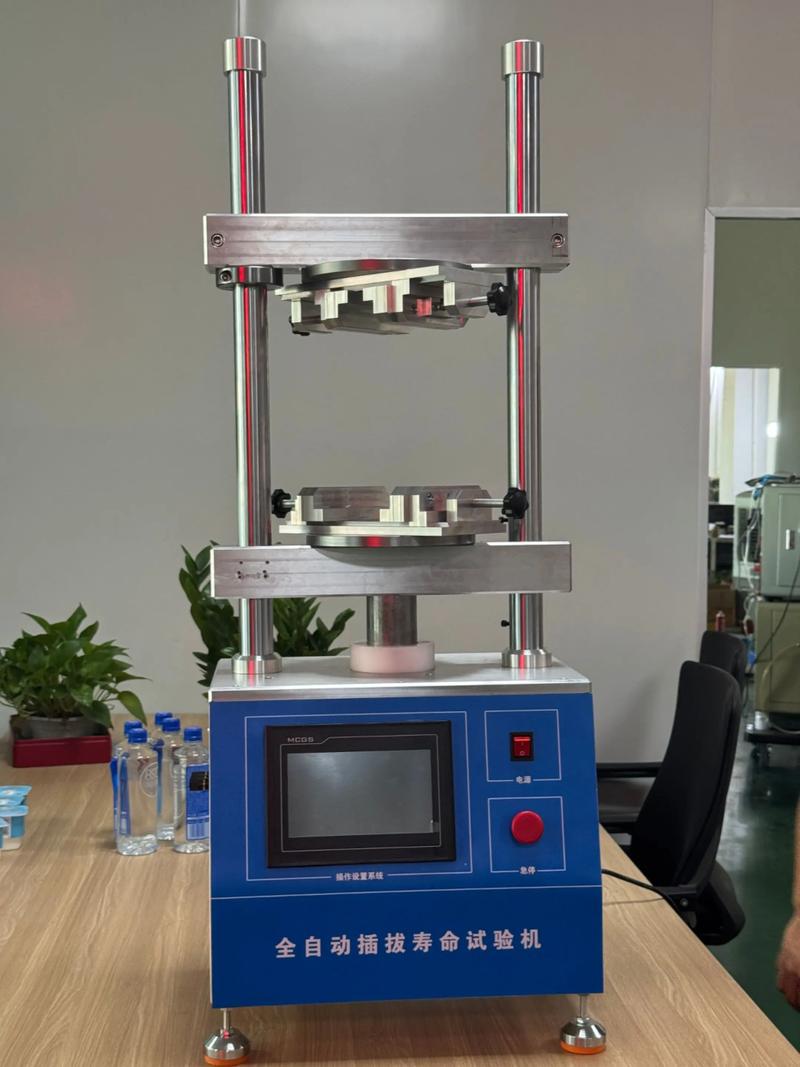

五、插拔寿命和插拔力：你以为你在用十万次，结果八千次就软了

五、插拔寿命和插拔力：你以为你在用十万次，结果八千次就软了

插拔寿命不是随便标的。一般连接器标称插拔500次，好的能到2000次，工业级的能到10000次以上。但是！这个数据是在常温、无污染的条件下测的。一旦沾了粉尘、油污，寿命直线下降。所以，频繁插拔的维护窗口，你得考虑用那种带防尘盖的，或者直接选无缆化设计——比如板对板连接器背面装个采样端子。

插拔力也要注意。太紧了，新手维修工一使劲，直接把针脚拔弯。太松了，一振动就分离。这就是为什么有些连接器会设计二级锁紧——第一次插到位，卡扣扣上，但还需要滑一下才能真正锁死。维修工如果不知道这个设计，插一下没到位就走了，设备一跑就断信号。我建议你在设备厂里贴个小便签：连接器必须听到“咔哒”两声才算完。

六、别只看品牌，要看应用场景和认证

进口品牌一定好吗？不一定的。通用连接器大厂的东西，质量确实稳定，但他们的通用系列往往只是满足常规工业环境。你可能需要的是耐高温、耐辐射、耐深水等特殊性能，这些你得找专门做定制的小厂，反而更合适。而且，大品牌也分等级——同样的M12连接器，有民用级、工业级、军工级，价格差十倍。军工级的性能确实强，但你要用在地面设备上，那就是杀鸡用牛刀。

还有个现实问题：交期。进口件订货周期可能六个月，国产件两周就能给你。近年来国产连接器进步明显，特别是光伏、储能领域，国内厂家已经不输国际大牌。我的建议是，关键安全部件用进口，非关键部位大胆用国产，前提是做好来料检验。

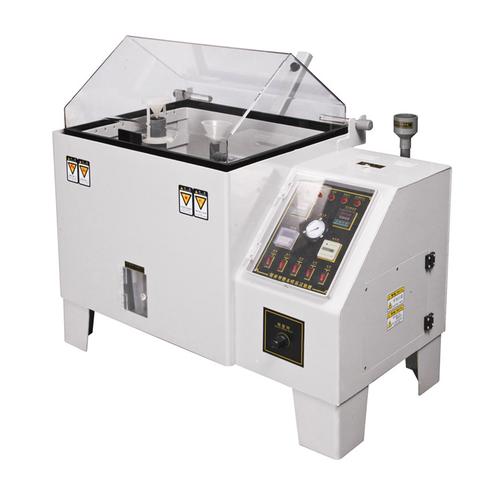

连接器盐雾试验机测试环境

七、几个问得最多的问题，今天一并回答了

问：连接器端子镀层颜色发黑了，还能用吗？
答：发黑不等于不能用，但大概率是氧化了。用接触电阻测试仪测一下，如果阻值还在标准范围内，可以继续用。但心里要记着，这个连接器的寿命已经打折扣了。最好备件替换。

问：连接器进水了，吹干还能用吗？
答：看情况。如果只是淡水，吹干后用无水乙醇洗一下，再吹干，问题不大。但要是进的是盐水或电解液，那基本就报废了——内部的金属结构可能已经腐蚀，只是你从外观上看不出来。千万别贪小便宜。

八、最后说两句大实话

八、最后说两句大实话

连接器这东西，成本占整机不到1%，但引起的故障率能占30%以上。你在那边纠结用哪种运放，不如回头看看连接器选得对不对。这个东西没有所谓的技术含量，就是细节堆积。接触电阻、锁紧结构、防护等级、针脚布置、插拔寿命——每一项都得扣。

别等到设备在客户那儿三天两头报警，才想起来当初选连接器时漫不经心。到时候挨骂的还不是你自己。记住，连接器是设备的名片，也是设备的阿喀琉斯之踵。

好了，就写到这儿。有问题欢迎评论区来聊，我看到会回。
