干这行十几年，被电缆坑过，也看着别人被坑。说实话，电缆这东西看着简单，一根铜芯加一层皮，但真到选型的时候，水比你想的深得多。今天不整那些教科书上的长篇大论，就聊聊我在车间、在现场踩过的坑，还有那些老师傅懒得跟你说的门道。

工业电缆导体材质对比图

一、导体的秘密：铜和铝，别只看价格

一、导体的秘密：铜和铝，别只看价格

刚入行那会儿，觉得铜芯电缆就是比铝芯好，贵有贵的道理。后来被一个老工程师教育了一顿——你得看场景！固定敷设的桥架里，铝芯完全够用，便宜得不是一星半点。但如果是频繁移动的场合，比如行车、拖链，铝芯弯折几次就断，那时候你就知道铜的韧劲有多重要了。

还有那个“国标非标”的猫腻。很多项目方压价，施工队就给你换“非标”，所谓非标就是截面缩水、含铜量不足。表面上看省了钱，但载流量不够，发热严重，轻则跳闸，重则起火。我见过一个厂房，用非标线带电机，两个月就绝缘老化，拆开一看，铜芯都发黑了。你说吓人不吓人？

所以啊，选导体，先问自己三个问题：固定还是移动？负载多大？环境温度多高？别上来就一句“用铜的”，那是外行说的话。

二、绝缘和护套：别被耐压等级忽悠

很多人选电缆就盯住耐压等级，450/750V，对吧？但绝缘材料才是决定寿命的关键。PVC、XLPE、橡胶，各有个的脾气。PVC便宜，但耐温只有70℃，稍微过载就变硬开裂。XLPE交联聚乙烯，耐温90℃，还抗化学腐蚀，现在工业场合的主流。还有橡胶电缆，柔软耐弯，适合频繁移动的场合，比如焊机线。

护套呢？也别忽略。聚氨酯护套耐磨，但贵；PVC护套便宜，但怕油，怕阳光晒。如果你设备旁边有切削液、有液压油，普通护套几个月就烂，你得选TPE或者氯丁橡胶。💡记住：全生命周期成本，别省那几块钱一米，出了故障换线的人工费比线贵多了。

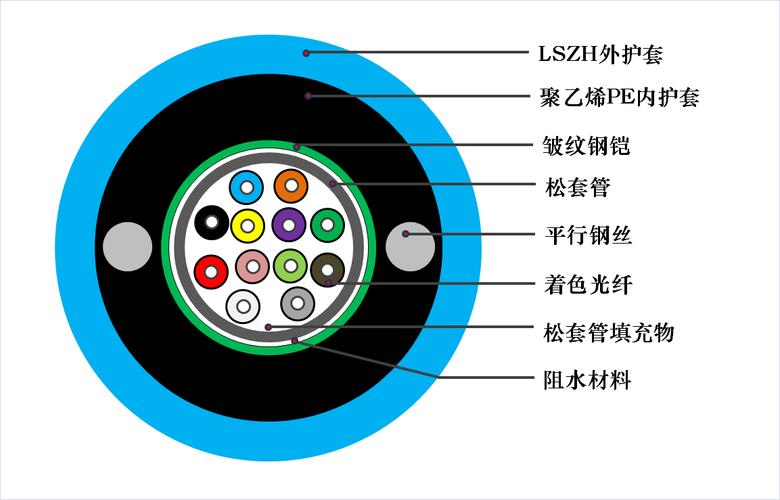

电缆绝缘护套材料应用场景示意图

三、敷设方式与弯曲半径：安装的隐形杀手

三、敷设方式与弯曲半径：安装的隐形杀手

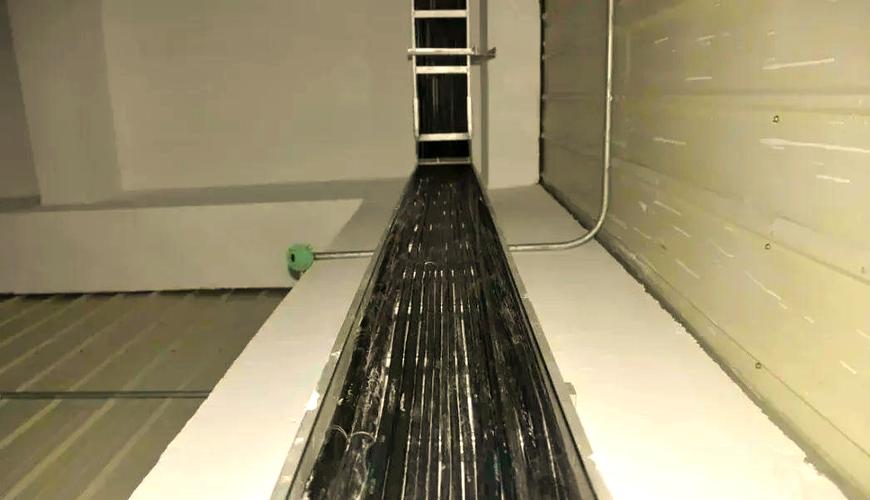

电缆敷设不是随便一拉一塞就完事。你肯定见过那种在桥架里挤成一团的电缆，散热差，还容易相互干扰。规范要求弯曲半径，控制电缆至少10倍外径，电力电缆至少15倍（单芯还要大）。但现场往往为了省空间，硬弯，结果内部绝缘损伤，当时测不出来，过几个月就短路。

还有固定问题。电缆不能用铁丝绑扎！得用专用扎带，要不就把绝缘皮勒破了。穿过管口要注意保护套，之前一个项目就是没装防磨圈，振动把电缆磨破了皮，差点酿成事故。❗细节，全是细节。

四、常见故障与快速排查法

四、常见故障与快速排查法

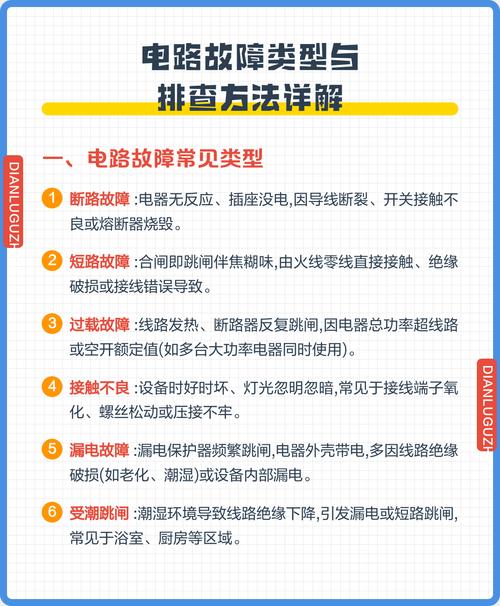

电缆出故障，最常见的就是断路和短路。怎么排查？先用万用表测通断，再用摇表测绝缘。但记住，摇表要摇足60秒，看吸收比，别摇两下就下结论。如果电缆是埋地或者穿管的，那麻烦点，得用电缆故障测试仪，脉冲法、电桥法，这些仪器不便宜，但真能救急。

还有一种情况：电缆没断，但就是发热严重。那多半是过载或者接头接触不良。接头啊，电缆接头是事故重灾区，压接不规范、氧化层没处理，电阻变大，发热，最后烧断。所以接头必须用液压钳压紧，缠好绝缘带，中间接头最好用热缩管。

问答环节

问：电缆桥架里到底要不要分强弱电？ 答：必须分！强电和弱电共用桥架，电磁干扰能让你信号乱七八糟。至少隔个30公分，实在不行用带隔板的桥架。别图省事，血泪教训。

问：如何简单判断电缆是不是“国标”？ 答：称重。每盘线都有米标，截100毫米，称一下铜重。比如2.5平方毫米的BVR，100米铜重应该约2.2公斤，太轻就是缩水的。还有看外皮，国标线绝缘层均匀光滑，非标线粗糙偏薄。实在不放心，去正规渠道买，别贪便宜。

五、未来趋势与更新

现在工业4.0了，电缆也跟着升级。比如拖链电缆，要求高柔性、耐弯曲几百万次，那导体就得用细绞铜丝，特殊绞合工艺。还有防火电缆，矿物绝缘，耐火950℃以上，用在消防泵、应急照明这些关键时刻。💡我建议，新项目尽量选低烟无卤型电缆，燃烧时不产生毒烟，人员疏散时间更宽裕。

最后说一句：电缆这东西，埋在地下，藏在桥架里，看不见摸不着，但一旦出事就是大事。平时多留个心眼，选型别光看价格，施工别偷工减料，这才是老师傅的做派。
