说真的，第一次调那台超声波线束焊机，我差点把焊头拧断。——别笑，新手都这样。十年前，谁会把超声波当回事？塑料焊接的玩具罢了。可现在，电动车的铜线铝排满天飞，你再看？没有超声波，电池模组都连不成串。

它凭什么替代压接？

传统压接，靠机械力把端子箍在线芯上，微观接触点就那么几个，电阻大、发热、氧化……久了必松。超声波焊接呢？用高频振动——每秒两万次！——让铜铝的界面发生摩擦，氧化膜破了，原子直接扩散，压在一起。没熔化，纯固态连接。这玩意儿焊出来的截面，光亮如镜，几乎零电阻。但过程可不温柔，那种尖啸声，像牙医钻头。操作工得戴耳塞。

新能源汽车高压线束超声波焊接截面

行业内有个段子，说超声波焊是“把金属分子摇匀”。听着玄乎，其实对了一半。核心三大件：发生器（把电变成高频电）、换能器（电变机械振）、焊头（放大振幅并压在工件上）。频率常见20kHz、40kHz。40kHz轻柔，适合0.5-6平方的细线；20kHz暴烈，能干到120平方，动力电池主回路都用它。但参数调试，真是一言难尽。

振幅、压力、时间：三角虐恋

振幅、压力、时间：三角虐恋

调机那会儿，我们照着说明书设振幅60%，压力300N，时间0.5秒。结果铜线焊成麻花——焊头直接陷进去，线芯断了。后来降压力，延时间，还是不行，虚焊。逼急了，搬出高速摄像，发现焊头下去瞬间工件滑移。问题在夹具！不是所有参数都独立，夹具刚性不足，力全耗在变形上。从那以后，我们焊任何新线径，先做三点校核：焊头平行度、夹具对中、端子定位。不然你就是把振幅调出花来，也焊不上。

💡 经验：铜线焊接，振幅30-40μm，压力200-400N，时间0.3-0.8秒，但千万别照抄。每种端子镀层、线芯绞距都不同。有一次我们换了家镀锡端子，按老参数焊，电阻跳变。淬了一颗看金相——镀层没破，铜没粘上。这才知道镀锡层比裸铜硬，得加振幅10%，压力减5%。啧啧，工艺这行，永远是细节。

问：超声波焊的拉拔力怎么测试？有没有标准？ 答：拉拔力按USCAR38、LV214这类车规标准做。一般用万能试验机，夹具夹两端，拉脱。铜线焊铜端子，70平方拉到2000N算合格，我们能做到2500N以上。如果出现铜线断裂而非焊点脱开，那才是最佳状态。⚡ 平时抽检，我们还做断面金相，看空隙率。大于5%就报警。

但搞不定的时候也有。焊头发烫，寿命短。换能器过热跳停。发生器报过载报警，屏幕红成一片。尤其是焊铝线，铝屑飞溅，焊头磨损极快。后来我们改用钛合金焊头加氮化钛涂层，寿命提了3倍。涂一层一万块，值不值？看订单量吧。

新能源风口：铝排焊接的挑战与突破

整车减重，铝排连接成趋势。方形电池模组，正负极铝排4-5mm厚，必须超声波焊。铝的热导高，焊时热量散失快，参数窗口窄。振幅稍微大一点，表面熔化，飞溅烫人。我们试过用40kHz，能量太散；改20kHz，功率聚焦，但容易过焊。最后上闭环能量控制，发生器实时检测谐振频率，功率自适应。现在2025年了，新机器都有EtherCAT接口，集成到MES系统，每个焊点曲线可追溯。哪家好？德国Schunk、Telsonic稳定性没得说；国产必能信、骄成，性价比高，服务也跟得上。

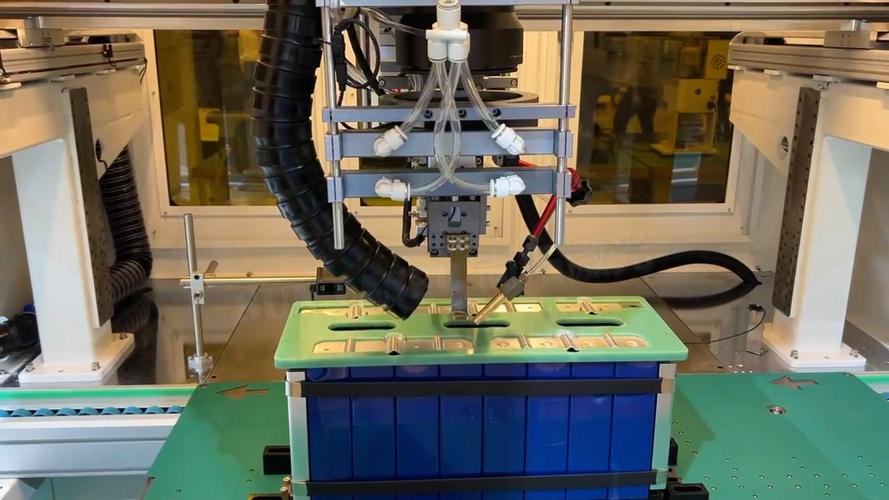

方形电池模组铝排超声波焊接自动化产线

不过，千万别迷信进口。有台进口机，焊铜线完美，焊铝线就粘焊头，换了好几个振荡器，最后发现是焊头设计问题——国产同行改成双节点焊头，问题解决。所以啊，经验是实战喂出来的。

问：超声波焊接设备怎么选型？核心看哪几样？ 答：✅ 一看发生器：必须数字式，带自动追频和能量控制。二看换能器功率，铜铝焊接一般选2000-4000W。三看焊头设计，这是核心壁垒，得找有经验的供应商定制。四看机架刚性，尤其是大线径，建议用铸钢机架。最后看售后，焊头再磨、参数调整，本地支持很重要。别光看样本，拿你的线去打样，焊50个点测疲劳，数据说话。

夜深了，车间那台焊机还在呜呜响。旁边的工程师叼着烟，眯眼看着焊接曲线。他说，这声音听久了，像禅。——一个偏执狂领域，交给偏执的人正好。

如果哪天你遇见了超声波焊，别只当它是声波。它是一把静默的刀，切开了新能源产业的铜墙铁壁。
