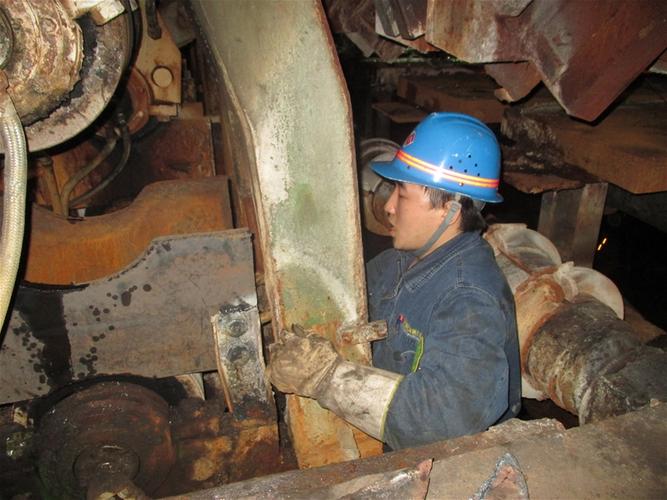

干了十几年连铸维护，最怕听到对讲机里喊“拉不动了”。

那滋味，就像大热天突然断空调——不，比那还难受。结晶器那边一出问题，整条线都得停。去年夏天那次漏钢，我至今记得钢水溅出来的样子，像地狱开了个口子。

说实话，连铸这工艺，真是又爱又恨。它把钢水直接变成坯子，省了多少事儿，可一旦耍脾气…… 等着吧。

不过话说回来，这几年设备进步不少。以前我们用的机械振动，振幅调起来全靠手感，老师傅拿扳手敲两下，说“就这样”。现在换成液压振动，参数全在屏幕上点。是方便了，但年轻人不会调了——这算进步还是退化？

结晶器：心脏，也是最容易梗的地方

结晶器铜板，那真是宝贝。导热要好，耐磨要强，还得扛得住热冲击。有一次，新换上去的铜板没几天就出现裂纹，查了半天，冷却水流量波动太大。后来加了稳压罐，总算解决了。一个小小的波动，就能废掉一块几万块的铜板。连铸就是这样，大事都是小事堆出来的。

对了，保护渣也很玄学。用的渣子不对，坯子表面全是疤。我们试过一家新供应商的渣，价格便宜，结果那批坯子全得修磨，成本反高了。采购部只看单价，唉。

拉矫机与二冷：你以为调的是水，其实调的是命

拉矫机辊子压力不对，坯子出来不是鼓肚就是内裂。二冷区更考验人，气雾冷却喷嘴堵了，局部回温，中间裂纹就来了。我们做过实验，把二冷动态控制模型优化了一下，鼓肚率降了将近40%。但模型再好，执行跟不上也白搭。这里头涉及的东西多着呢：电磁搅拌、轻压下…… 听起来高大上，现场调试时，也就是反复试错。

说到轻压下，很多人问：

问：连铸轻压下到底该在哪一段开始？
答：理论上是凝固末端，但现场没谁拿理论曲线去卡，一般都参考中心固相率0.2～0.8的区域。我们更喜欢用射钉试验测坯壳厚度，结合在线计算，动态调整起始位置。尤其高碳钢，早一点晚一点，中心偏析能差一个等级。❗所以别光迷信软件，实测数据才是王道。

还有人纠结拉速：

问：连铸拉速怎么定最合理？老是波动大，坯子质量不稳定。
答：拉速不是拍脑袋的！它跟钢种、断面、过热度、冷却强度绑在一起。我们这的经验，先按液相穴长度安全系数算个上限，然后看结晶器热流，一般中碳钢1.2～1.5m/min，但关键要稳。波动超过0.1m/min，振痕就深。所以液面自动控制必须好使，塞棒、侵入式水口配合到位。✅要是拉速被迫降低，及时调结晶器水量，防止热流突变。

现在的连铸，越来越不“钢铁”了

智能连铸喊了好多年。我们厂刚上的工业摄像头上AI判钢，漏钢预报比人眼快得多，但偶尔误报——看到假信号突然降速，操作工骂娘。还有3D打印结晶器导流水套，修复周期缩短一半，可那成本…… 老板还在算账。

另外，雾化冷却用上纳米级喷嘴，坯子表面温差能控制在50℃以内，这在以前不敢想。更绝的，听说有团队在研究直连轧连铸——铸完直接轧，余热全用了，吨钢能耗降得吓人。但设备投入，啧啧。

不管技术多炫，人的因素还是第一位。上周夜班，新来的小伙子调振幅，把参数输反了，结晶器差点炸开。幸好老张在旁边一把推开了他。连铸这行，经验就是安全绳。

所以啊，别被PPT上的数字迷惑了。下次再有人跟你讲“智能连铸无人化”，你且问他：漏钢的时候，AI能帮你去堵引锭头吗？

写这些，没什么条理，想到哪说到哪。就当听个故事吧。对了，插个题外——我们车间那台老连铸机改造后，年产量从80万吨提到120万，但维护成本翻了一倍。值不值？看你怎么算账了。

有时候蹲在现场啃着包子，看火红的坯子缓缓出来，还是会觉得：这玩意儿，真牛。
