上周在宁波，一朋友打电话过来，声音都是抖的：“孙工，又他妈裂了！”

得，又是拉深。这活儿我干了小二十年，说实话，听见“裂”字还是头皮发麻。不是怕解决问题，是烦那种——你明明按着标准流程走，材料、压边力、间隙、润滑全照着手册弄，结果一出模，废品率还是飙到20%以上。

手册误人。对吧？

压边力？别太迷信公式

手册上给的压边力公式，什么经验系数乘以抗拉强度，算出来好像很精准。可现实呢？冲床一哆嗦，液压垫响应慢个0.2秒，你算的那点力全白搭。

去年在武汉一家汽配厂，做油底壳拉深，材料是DC04，1.2个厚。算出来压边力该是35吨左右。结果呢？起皱起得一塌糊涂。我过去一看，模具温度没上来，润滑喷涂也不匀——压边力瞬间就被这些“小问题”吃掉了。

当场把压边力拧到42吨，皱是没了，法兰边又拉裂。车间主任脸都绿了。

汽车覆盖件拉深模具压边圈实物调试照片

怎么办？动压边力啊。不是死的一个值。💡现在像舒勒、小松的伺服压力机，能根据行程分段给力。前段小一点，让材料往里流；后段大一点，压住别起皱。我们那台老设备没这功能，就靠改造液压垫，加了个比例阀，勉强做到两段压边。这才稳下来。

起皱不是病，皱起来要命

起皱不是病，皱起来要命

很多人以为起皱是因为压边力不够——太表面了。法兰缘皱起来，其实是材料在流进凹模之前，切向压应力把它挤成荷叶边了。要是这时候再加压，材料流不动，硬拉，侧面或者筒底直接裂。

前段日子在抖音上看一个师傅说“拉深起皱就是压边力没给足”，我差点把手机摔了。😤带偏太多新手。

说实话，起皱也要分情况的。轻微波纹状皱，只要不在零件外观面上，其实可以接受。但那种深V型皱，叠起来导致料厚变三倍，后序整形都整不过来，百分百报废。😩

碰到这种情况，先别急着加压边力。查查下面几点：

• 拉深筋是不是太高、太尖了？磨钝点儿，或者调低一点。
• 润滑是不是一边多一边少？喷涂嘴堵了没？
• 板料摆偏了？对中定位松了？

✅前年在合肥一家空调钣金厂，一件小面板总在角落起皱。最后发现是上模压边圈的一个平衡块松了，导致压料面偏载。拧紧那颗螺丝，世界安静了。

开裂的真相，多半藏在摩擦里

开裂了怎么办？这是所有拉深现场最揪心的问题。

问：拉深件壁部开裂，是不是材料太薄了？

答：不一定。其实相当一部分开裂是“摩擦异样”导致的。 材料流动太快，危险断面承载不了；流动太慢，危险断面拉应力太大。根源经常是润滑不均、局部粘模、或者模具表面粗糙度没搞对。比如凹模圆角处粘了点积屑瘤，材料过那儿就像被锉刀拉了一下，应力集中，不裂都难。要仔细检查模具表面，必要时抛光，调整润滑方案。不是盲目降拉深系数。

我见过最夸张的一次，不锈钢深筒件，拉深到一半，侧壁裂成拉链状。拆模一看，凹模圆角R棱上粘了一块绿豆大的铜屑——上批次冲压留在模具上的。清掉，抛光，立刻好了。😤气得人肝疼。

还有，现在很多厂用氮气弹簧代替聚氨酯，压边力更稳定，但要是管路泄漏，压边力波动，裂得毫无规律。排查要系统。

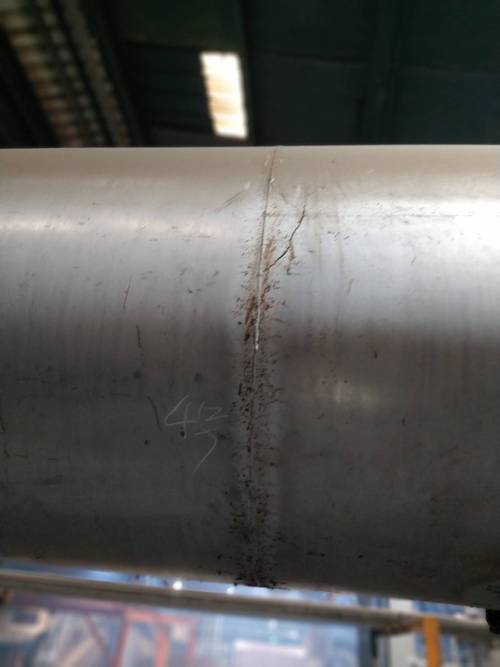

不锈钢拉深筒体侧壁开裂缺陷特写照片

模具间隙：看不见的杀手

模具间隙：看不见的杀手

拉深间隙，手册上一般写1.1t~1.3t（t是料厚）。但实际呢？厚板、薄板、不同材料，用一个系数？简直胡闹。

不锈钢和铝，即便厚度一样，间隙也得区别。不锈钢加工硬化猛，间隙稍大一点，否则壁厚减薄超标，一胀就裂。铝软，间隙可以取小一点，但铝粉容易塞间隙，导致拉毛、拉断。

我习惯的做法：新模试模，间隙先取上限，看哪个区域有失稳起皱的趋势，再局部修整。现在有激光扫描，可以逆向测绘出模后的料厚分布，比十年前靠红丹粉看贴合强多了。💡

问：模具间隙已经按标准放了，但零件外表面总有拉毛、划痕，怎么解决？

答：首先，间隙是均匀的吗？检查模架导向精度、模具定位销。 如果间隙偏了，一边可能刮料。其次，凹模圆角是否光顺？有微小尖角或刀口吗？要抛光到Ra0.2以下。然后，润滑液是否合适？高粘度含极压添加剂的拉深油，对付不锈钢很有效。还有，模具材料表面处理：DLC涂层、TiCN，减少粘着磨损。如果这些都没问题，检查板料表面洁净度，有没有氧化皮或脏物。有时候，加一道清洗线就能解决80%的表面问题。

说到涂层，近两年试过一种类金刚石涂层，做高强钢拉深，寿命翻了三倍。以前打几百件就得卸模抛光，现在可以撑一个班。贵是真贵，一个凹模涂层几千块，但算下来停机时间、修模人工，还是划算。

调模不是玄学，是系统工程

调模不是玄学，是系统工程

很多师傅调拉深模，找手感，敲敲打打，有效果，但效率低。我特别讨厌那种“别问我为什么，调了就好”的说法。这行需要经验，但经验也得结合数据。

❗现在有个趋势：在模内贴应变片，实时监测法兰区的材料流动阻力；用声发射检测起皱起始；甚至上数字孪生，把冲压过程仿真和实时传感器数据比对。不是赶时髦，是有些复杂件——比如B柱加强板，热冲压之后的冷整形，拉深深度不大但形状复杂，光靠试错太难了。

其实说这么多，核心就一点：拉深是一个动态过程，别用静态思维去套。 设备、模具、材料、润滑，任何一个环节波动，结果都可能翻车。每次调模，先搞清楚：是破裂还是缩颈？是起皱还是波纹？位置在哪？什么时候出现的？把这些信息理清，方向就不会错。

最后分享一个心得：拉深废品率高，不一定全是技术问题。管理问题也常见。比如模具保养不及时，上一批次生产的锌合金屑没清；冲压线上的顶杆高度不一致，导致压边圈偏载；操作工上料时双张没检出来……这些“人的因素”往往比技术参数更致命。

别光盯着模具，眼睛抬起来，看看整个系统。😎

拉深嘛，说白了就是和材料较劲。但较劲得讲科学，也得讲经验。手册是基础，现场才是王道。
