昨天又有一批零件干废了。不是机床的错，也不是程序的问题——是夹具。加工到第三道工序，工件直接飞了出来，撞在防护门上，那响声，听着都肉疼。调机师傅老张叼着烟，眯着眼看了半天，憋出一句：‘这夹具谁设计的？刚性不足，夹紧点不对。’ 得，几万块的料，白瞎了。

说实话，夹具这东西，在车间里实在是没什么存在感。大家眼睛都盯着五轴机床、进口刀具、智能产线，谁在乎那几个铁疙瘩？但真出了事，第一个背锅的往往就是它。你说委屈不委屈？

夹具的本质：不只是固定

很多人以为，夹具嘛，就是把工件夹住别让它动。错。大错特错。一个合格的夹具，得同时搞定三件事——定位、夹紧、导向。少一样，后面全是麻烦。

定位，不是说随便找个面靠一下就完事。你得考虑基准重合，考虑加工顺序，考虑工件变形。特别是薄壁件、异形件，那定位简直是门玄学。我见过一个航空叶片加工案例，夹具设计时忽略了离心力方向，结果高速切削时工件微颤，表面粗糙度直接超标，批批都超。最后怎么办？加了一个辅助支撑，问题解决。就这一个小改动，折腾了半个多月。

夹紧力就更讲究了。力大了，工件变形，精度报废；力小了，切削时松动，直接撞刀。💡 有个小经验：夹紧力应该作用在工件刚性最强的部位，并且尽量与切削力方向一致。但说起来轻松，真干起来，空间受限，干涉一堆，能把人逼疯。

液压组合夹具定位夹紧示意图

选错夹具的代价，远比你想象的高

选错夹具的代价，远比你想象的高

很多人对夹具的成本没概念。不就是几块钢板吗？几百块钱顶天了。可一旦选错，那个隐性成本……啧啧。

去年有个做汽车零部件的朋友，为了省事，一直用通用虎钳干一个阀体。每次装夹都要打表找正，耗时不说，一致性还差。后来算了一笔账：一台机床一天浪费在找正上的时间就超过40分钟，一年下来，相当于十几万的产能白扔了。更别说那些因为重复定位误差导致的废品。后来咬咬牙，花两万块做了一套液压组合夹具，✅ 装夹时间从3分钟缩到30秒，良品率从92%提到99.5%。他说，这钱，花得值。

所以，别光盯着夹具的直接成本。你要看综合单件成本。通用夹具便宜，但浪费的时间、增加的废品，都是钱。专用夹具贵，可效率一提，分摊下来可能更划算。这笔账，得精打细算。

问：什么时候该用专用夹具而不是通用虎钳？
答：这得看几个维度。首先，批量。单件小批，通用虎钳加点调整垫铁，灵活。可一旦批量上了三位数，或者有重复订单，果断上专用夹具。其次，精度要求。位置度要求在0.02mm以内，通用夹具就靠不住了，必须专用，最好带上零点定位系统，快换快夹。最后，看形状。异形、薄壁、多工序，别犹豫，专用组合夹具才是正解。

自动化时代的夹具革命

这几年，无人工厂、黑灯车间概念炒得火热。可要实现真正的自动化，夹具这关必须得过。不然机器人抓了工件，怎么装夹？怎么换夹？

于是，零点定位系统火了。这东西，说白了就是一套快换装置，拉钉一拉，锁紧，精度直接拉到μ级。换夹具就像换刀一样快。❗但注意，零点定位不是万能的。它对工装底板的平面度、清洁度要求极高，一点点铁屑就可能让精度跑飞。我有次去一家精密模具厂，他们零点系统用了半年，突然定位不准了。查了一圈，发现是操作工觉得拉钉有点紧，喷了点WD-40……润滑了反而锁不紧，你说是不是哭笑不得？

另一个趋势，3D打印夹具。以前觉得3D打印只能做原型，现在真的进车间了。特别是那些形状奇葩的柔性夹爪，用尼龙或者光敏树脂打印出来，能自适应贴合工件，还不伤表面。💡 不过，强度是个硬伤。干重切削、大切削力，还是得靠金属。目前3D打印夹具更多用在检具、轻加工、装配线上，或者作为辅助支撑。

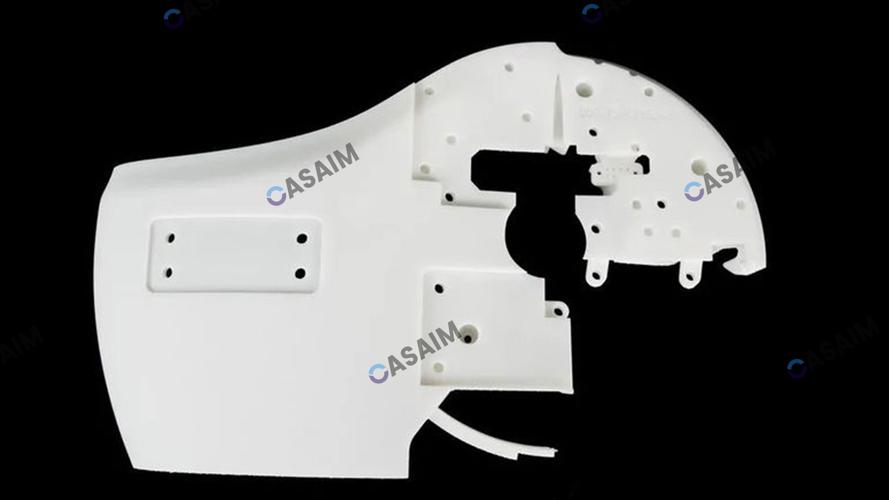

3D打印柔性夹具装夹异形件

设计夹具：细节是魔鬼

好的夹具设计师，一定是现场泡出来的。坐在办公室对着三维图，画得再漂亮，到现场一用就傻眼。排屑怎么办？冷却液会不会堆积？操作工够不够空间伸手放件？这些，软件里根本模拟不出来。

我前东家有个高级工程师，设计夹具时有个习惯——他会模拟操作工的动作，从伸手、抓料、放进夹具、夹紧，整个过程走一遍，确保没有别扭的角度。他甚至会考虑防错设计：工件放反了能不能被发现？能不能通过销钉或外形区分？这些都是血泪教训积累的。

问：3D打印的夹具真的靠谱吗？
答：分场景。如果你要加工几百公斤的铸件，大进给量铣削，那还是老老实实用钢件、合金材料。但如果是薄壁塑料件、铝合金壳体，小切削力，3D打印夹具优势很大——轻便、减振、成本低、制作快。我见过一个消费电子外壳的产线，用的全是打印的软爪，一个月换一次，每个成本几十块，之前用铝合金软爪，一个两千，磨损了还修复不了。现在直接扔了也不心疼。

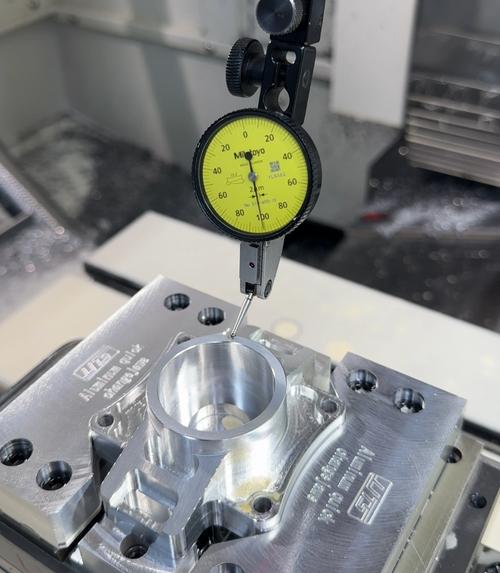

还有个细节经常被忽略：夹具的保养。夹具不是装上就一劳永逸。定位面磨损、弹性元件疲软、夹紧力衰减，这些都需要定期检查。很多厂的保养计划里，压根没有夹具这一项。建议每加工一定数量工件后，用千分表打一下定位精度，必要时更换垫片或重磨基准面。

说到底，夹具就是制造里那个不起眼却又能要命的环节。它像是足球场上的后腰，不进球不助攻，可一旦失位，整条防线就崩了。下次再看到车间里那些锈迹斑斑的铁疙瘩，别急着嫌弃——它们身上，可能藏着整个产线最关键的know-how。

最后唠叨一句：别总想着省钱，一套好夹具，可能是你回报率最高的投资。真的。
