朋友，你有没有拿到过那种铝件——灰扑扑的，手指一蹭，黑印子就上去了。然后你往上面喷漆，没俩月，掉皮。为什么？因为没做表面处理！

氧化、电镀、喷涂……这帮工艺里，我最想聊的是阳极氧化。这玩意儿，水太深。你以为是简单地通个电、放硫酸池子里泡一泡？天真。搞得好，铝件颜值、硬度原地起飞；搞不好，麻点、色差、膜层一抠就掉，报废率让人想骂娘。

铝件阳极氧化生产线全景

1. 原理简单？实际全是坑

按理说，阳极氧化就是铝在电解液里当阳极，表面生成氧化膜。高中生化学课都学过。但工业上要控制膜厚、孔隙率、颜色……呵呵。电解液配比、温度、电流密度、搅拌——哪个参数不是牵一发动全身？就说硫酸浓度，高了膜溶解快，低了成膜慢得想哭。还有铝离子浓度，稍微超标，膜层立马发雾。别说新手，我——干这行快二十年——偶尔还得翻旧笔记。说实话，有时候靠玄学。

更坑的是铝材本身。6061、7075、压铸铝……不同牌号，氧化出来颜色能差一个太平洋。客户：“我就要纯黑，亚光，没色差。”你拿7075做给我看？铁含量一高，那膜层黑里透着灰绿——像发霉。对吧，所以前期材料沟通要是没做好，后面全是泪。

2. 颜色？永远的痛

阳极氧化着色，常有人以为跟颜料染色一样简单。大错特错。电解着色那套，靠的是沉积金属盐在膜孔里形成颜色。比如锡盐、镍盐、钴盐……每一种的工艺窗口窄得跟一线天似的。电压、时间、温度，差一点点，颜色就跑偏。不锈钢色、香槟色、古铜色——你以为调色工想调啥就调啥？不。更多时候是：“这个色我尽量追，但不保证一模一样。”

有一次，客户拿了个iPhone后壳，说就要那个蓝。我们调了整整三天——槽液、对极、波形全换了，最后发现他那“蓝”其实是膜厚加干涉光的效果，根本不是电解着色给的。那一刻，💡我悟了：氧化着色，本质是物理光学+化学沉积，搞懂这个，才能少掉头发。

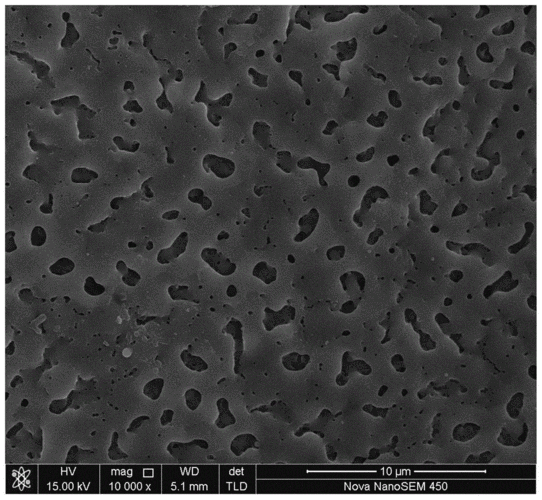

阳极氧化膜微观结构SEM图

3. 不止是好看——功能才是硬道理

还有人觉得，阳极氧化不就为了漂亮？Naive。耐磨，这才是它的核心buff。硬质阳极氧化能把铝表面硬度提到HV400以上，比某些钢还硬。做气缸、做齿轮、做滑动部件……没这道工序，修设备能修到你破产。

再说绝缘。氧化膜本身就是氧化铝，绝缘性能极佳。有的电子器件散热片，为什么用阳极氧化而不用喷漆？因为导热和绝缘得兼顾，漆太厚，热阻大。氧化膜薄，但耐压能到几百伏。封孔这一步是关键——不封，膜孔吸脏，绝缘立刻崩。

问：硬质阳极氧化和普通氧化差在哪？

答：硬氧通常用硫酸或混酸在0℃左右操作，膜层更致密、更硬、更厚（可达50μm以上），但颜色偏灰暗。普通氧化膜一般在5-25μm，颜色可艳丽，但硬度、耐磨性差一大截。你要干重工业耐磨件，想都别想，上硬氧。要装饰件，普通氧化够用。

问：阳极氧化后还有必要封孔吗？不封会怎样？

答：必须封！除非你想让膜层变成藏污纳垢的蜂窝。不封孔，膜孔的比表面积巨大，吸附脏污、腐蚀介质，分分钟斑点锈蚀。常用封孔有沸水封、蒸汽封、镍盐封、有机物封……现在还有溶胶-凝胶封孔，耐腐蚀性再提一个档次。❗提醒：封孔后要测失重，别只看表面干不干净。

4. 最新实践？环保逼出来的变革

这几年，环保罚单比客户催单还勤。六价铬封闭？早禁了。含磷清洗剂？再见了您嘞。逼得我们全换无镍封孔、无磷前处理。说实话，起初性能确实不稳——我们是实验了整整半年，才找到一款锆钛系钝化加有机硅封孔的工艺，盐雾能做到1200小时无白锈。成就感爆棚。

还有脉冲阳极氧化，以前实验室玩的，现在产线上越来越多。波形一调，膜层均匀性好得不是一星半点。尤其是深腔内壁，传统直流很容易烧边，脉冲直接把问题解决了。建议没搞过的厂，赶紧找电源厂家聊聊。对了，槽液维护，在线添加、自动分析——数据不骗人，比老师傅的舌头尝酸碱度靠谱多了。

最近还接触了个新方向：微弧氧化，电压高到会看见火花的那种。膜层直接烧结出类陶瓷相，耐磨耐蚀再升级。成本嘛，感人。但特殊军工、航天件，能忍。

说到底，表面处理这个行当，不是镀层膜那么简单。它是材料学、电化学、工控自动化揉在一起的系统工程。你就算是根老油条，也得保持学习——不然，新工艺一出来，靠经验吃饭的人就得饿死。最后啰嗦一句：别总迷信进口药水，国内供应商这些年进步神速，多试试，说不定有惊喜。
