干铸造十三年，说句不客气的话——这行当里，书上的理论能管用的不到一半。更多时候，靠的是手感、眼力，还有那堆报废工件带来的肉疼记忆。记得头回独立调砂型，心说配比不都照搬教材嘛，结果开箱那刻，铸件表面跟月球似的，全是气孔。师傅叼着烟瞥一眼，乐了：“小子，湿度大了吧？”就这么简单？对，就这么简单。可书上怎么没告诉我昨晚下过雨，砂子回潮啊。

所以，铸造这玩意儿，真不是倒铁水。它是你在无数次失败里，一点点抠出来的分寸感。

温度那点事儿：差5℃就是天堂和地狱

铝水730℃和735℃有区别吗？外行看着一样。但我们知道，某些薄壁件，735℃时流动性刚好能充满那个0.8mm的薄筋，730℃就缩成一个小疙瘩。你面前是一炉价值两万的金属液，等十分钟降到730？废了。浇？可能堵住浇道。那种两难，没经历过的人不会懂。所以现在，我们车间那帮老师傅，都养成怪癖了——测温枪只信一半，另一半看颜色。熔液表面的氧化膜花纹，像鱼鳞般细密均匀，那温度就对了。这哪是技术，简直是玄学。

说到温度控制，就不能不提浇注速度。快了好，还是慢了好？曾经逼着团队做过对比试验：同一批次铝合金，速度提高15%，针孔率从0.3%直接蹿到2.7%。可慢了，又容易产生冷隔。后来发现，速度得跟着铸件壁厚走，厚大部位慢浇，让补缩跟得上；薄壁处必须快冲。这动态调节，市面上哪怕几十万的自动化系统都玩不利索，还得靠人。

铸造铝液浇注温度现场观察

砂型：别小看那堆黑砂，能玩死你

现在都吹3D打印砂型，精度高，还能做复杂内腔。确实——去年我们接了个航空航天件，传统木模根本出不了模，激光烧结砂型一次性搞定。但那玩意儿贵啊，一型就得烧十几个小时，成本够平常干一炉的。所以，普通铸造90%的活计，还得靠手工砂型。问题就来了：同一批混砂，老王做的型，铸件光洁度就是比小李的高。为什么？捣砂力度不一样。你拿风冲子“突突突”一顿猛压，紧实度是上来了，透气性没了。老王怎么干？分层填砂，每层捶几下，最后用刮板轻轻一刮……细微之处全在肌肉记忆。

塌箱更是新手噩梦。上个月带个徒弟，小伙子理论背得溜，一实操就完蛋。“问：为什么我做的砂型，合箱时好好的，一浇就塌了？” 答：先查吃砂量够不够，再查型砂水分。但更隐蔽的是——你起模时候是不是手抖了？型腔内壁有微裂纹，高温金属液一钻进去，直接爆箱。所以啊，手上活儿糙不糙，开箱见真章。

还有回用砂的问题。经济下行，老板恨不得砂子循环十遍，结果含泥量越堆越高，铸件表面粘砂严重。我们逼得没法，自制了简易水洗装置，虽然效率低点，但比直接买新砂省钱。这行当就这样，不逼到墙角，你都不知道自己多能凑合。

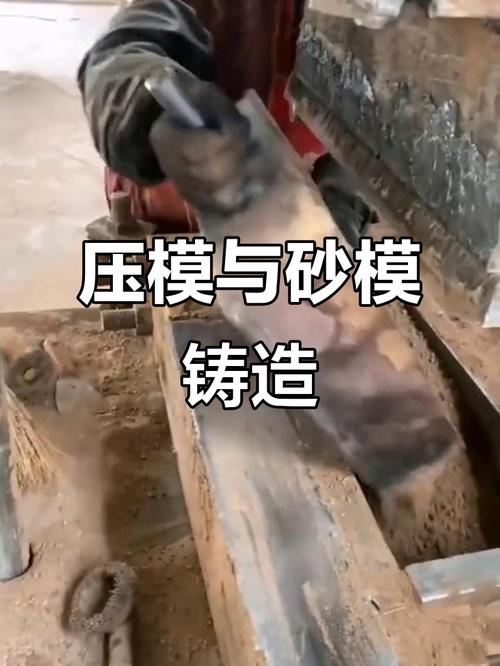

砂型铸造手工捣砂操作细节

精铸？不是把蜡涂上泥就行

精密铸造这几年火得不行，特别是做不锈钢小件。表面光得能当镜子，尺寸公差能压到±0.1mm。但背后呢？制蜡模时那点温度波动，就可能导致变形；沾浆、淋砂，每一层壳得干透了才能做下一层——急不得。有次赶出口订单，壳没干透就进了脱蜡釜，结果“砰”一声，全裂了，十几万打水漂。“问：熔模铸造的壳裂问题到底怎么根治？” 答：根治？别想了，只能管住过程。环境湿度超过70%？停产。浆料粘度偏高？立刻调。更关键的是脱蜡压力曲线，蒸汽压力必须15秒内冲到0.6MPa，慢了蜡先熔成液态，膨胀系数不一样，壳不裂才怪。这些经验，都是赔钱赔出来的。

消失模也算精铸一种吧。白模气化那下，渣气容易进到金属里。有人吹无碳铸造，其实现在最好的办法还是加负压，把废气抽走。但负压箱密封条老化了你自己都不知道——上周我们就因为这个，整批铸件表面增碳，硬度高了两个点，客户直接退货。看，铸造就是个永远在弥补细节的活儿。

自动化浪潮下，手艺要失传吗？

现在到处智慧工厂。全自动造型线、机器人浇注、AI视觉检测……确实牛。可我还是想说句丧气话：铸造里那些微妙的感官反馈，机器一时半会替代不了。比如锤子敲砂型听声音判断紧实度，光谱仪测出成分合格但流动性的略微差异，这些“人味”太重要了。去年车间上了套MES系统，数据大屏炫得很，结果有经验的炉工走了三个，熔炼质量立刻波动。数字化不是万能的，对吧。

不过，倒也不必固步自封。像我们偷偷在混砂机里加个物联网传感器，手机就能看水分和紧实率，不用天天用手抓砂判断湿度——这算不算手艺的现代化？“问：小厂搞自动化怎么性价比最高？” 答：别一上来就整机器人。先把关键点数字化——熔炼温控、型砂检测，花不了几万。然后让数据辅助老师傅决策，而不是反过来。否则，就等着机器和工艺打架吧。

写这些，不是抱怨，只是觉得铸造这行当，既是科学，更是手艺。每次开箱那刻，看着铸件灰头土脸地躺在砂子里，有惊喜，有懊恼，还有那股热腾腾的土腥味——这就是我们这帮人还在坚持的原因吧。
