去年跟一位模具厂老板老周吃饭，他猛灌一口白酒，憋红了脸冲我嚷：‘那玩意儿就是个玩具！’他嘴里的玩意儿，就是增材制造。我跟着点头，心里却想起自家车间角落那台激光金属打印机——它已经嗡鸣了三天三夜，正吐出一套随形冷却模具钢镶件，致密度干到99.98%。

打破‘只能做样品’的魔咒

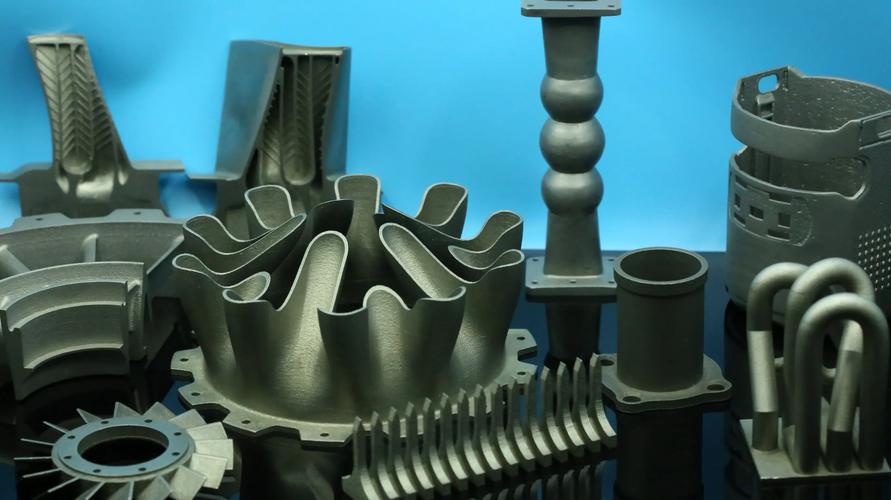

说实话，传统模具加工那套钻孔、堵铜塞的土办法，我受够了。效率低得像老牛拉破车。现在呢？激光直接烧结金属粉末，内部流道可以弯成九曲十八弯，冷却效率翻倍，成型周期缩短至少三成，不服不行。 金属增材制造模具钢随形冷却流道剖面图 但也不是一马平川。前年试打某牌子的热作模具钢，粉末没烘透，成形仓里炸得跟放鞭炮似的，换气口全堵了——那叫一个狼狈。后来规规矩切参数，保压阶段多待两秒，问题就没了。经验，全是经验堆出来的。 问：模具钢打印件的寿命真能超过传统锻件？
答：看你怎么用。我手上有一套车灯模具，打印的1.2343钢芯，跑了12万模次，表面才刚出现微裂纹，比之前分体式焊接的芯子多撑了2万模。为啥？随形冷却让热应力分布更匀，开裂倾向就低。不过要是线切割后不消应力，崩角也快。所以说到底，增材制造是给了你一张好牌，打成什么样还得看后处理。

天上的事儿，轻不是唯一好处

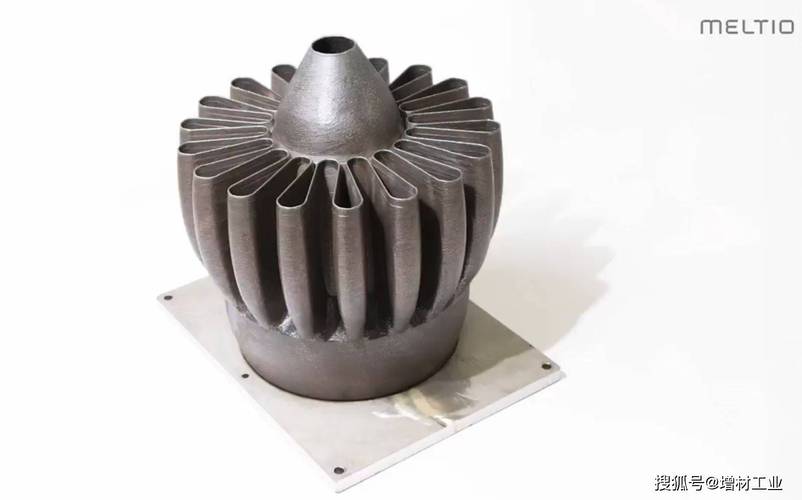

有次看到GE经典的燃油喷嘴，一个零件替代了原来20个小件拼焊，减重25%，耐久性飙升5倍。我当时就拍了桌子——这简直是作弊！焊接点少了，泄漏风险直线下降，还省了一大笔认证检测费。 航空发动机燃油喷嘴增材制造一体化结构图 航空航天圈现在早就不纠结“能不能飞”，而是琢磨“怎么造更快”。SLM打印的钛合金点阵夹层结构，刚度重量比逆天，以前五轴铣搞不定的内腔，现在一夜之间长出来。不过话又说回来，粉末得盯着，卫星件用等离子雾化粉，球形度必须高，否则铺粉刮刀咔咔响，打印中断一次，几万块没了。 问：金属3D打印件的强度到底靠得住吗？能承力不？
答：静态强度经常超过锻件标准，但疲劳性能离散度稍大。关键还在后处理——热等静压 (HIP) 一做，内部微孔基本闭合，疲劳寿命能追平铸锻。我们测过IN718合金，HIP后抗拉强度到1300MPa，延伸率20%往上，比铸造稳多了。当然，要是参数胡乱调，那别指望。

供应链的蝴蝶效应

你琢磨过没有？未来配件仓库可能就一堵墙的打印机加一堆金属粉。远洋货轮在海上，急需一个泵壳？不用苦等几个月，卫星传个图纸，船上打印机吭哧吭哧一晚造好。这场景，想想就刺激。德国某化工企业已经把易损件数字模型库建起来了，生产停顿？不存在的，直接就近打印。 船用备件金属3D打印机现场打印作业 但别急着All-in。金属粉末的漫水反应、粉末管理、氧含量监控，哪个环节掉链子都是安全事故。我见过车间为图省事，筛粉不戴防爆面具，脸熏得跟包公似的。这玩意儿是人机结合，不是一按按钮万事大吉。 至于那些还在嘲笑“打印玩具”的人，让他们笑去吧。等自家供应链被按在地上摩擦时，别找地儿哭就行。
