我干机械十几年，见过太多弹簧失效的破事儿。

说真的，弹簧这东西，看着不起眼，对吧？但一部设备上，只要有一个弹簧挂了，整台机器就得趴窝。而且——很多人都低估它的技术含量。

你想想，弹簧在汽车离合器里要承受数百万次高频冲击，在阀门里要耐得住腐蚀介质，在航天器上甚至要在-200℃低温下保持弹力。这哪是绕几圈钢丝就能搞定的？

但偏偏，好多设计人员还停留在“弹簧刚度=G×d^4/(8×D^3×n)”这种书呆子公式里，现场一用就崩。弹簧的设计和制造，必须从实际工况倒推，而不是抄手册。

弹簧分类？别被教科书带偏了

教科书上讲压缩弹簧、拉伸弹簧、扭转弹簧……其实工业里真正区分的核心就两点：承载方式和应力循环特性。比如压缩弹簧，大部分情况用等节距圆柱螺旋弹簧，但如果安装空间受限或者需要变刚度，就得琢磨矩形截面弹簧或碟形弹簧。

拉伸弹簧的难点在于钩环——我见过无数拉力弹簧在钩环根部断裂，都是因为R角太小产生应力集中。钩环设计必须用冷卷后二次整形，并且做局部退火，否则那个位置就是定时炸弹。

扭转弹簧更坑。很多人以为扭簧只是承受扭矩，其实它外侧的弯曲应力比内侧大得多。如果你按平均应力算，寿命直接砍半。不信去试试？❗

工业压缩弹簧结构参数图

弹簧钢：好钢都用不对地方

弹簧钢：好钢都用不对地方

咱们国家弹簧钢牌号一大堆，65Mn、60Si2Mn、50CrVA……但选材时的幺蛾子最多。曾经有个项目，客户非要用304不锈钢做高温弹簧，说耐腐蚀。结果呢？300℃下304的弹性模量下降20%，弹簧直接失弹。说实话，超过150℃的工况，优先考虑沉淀硬化不锈钢17-7PH或者Inconel合金，304就留给餐具吧。

还有个通病：过分追求高抗拉强度。有的设计者把抗拉强度定到2000MPa，觉得越强越好——大错特错！弹簧的疲劳极限大约在抗拉强度的0.3-0.5倍，超过1600MPa后提升极小，而氢脆敏感性却指数级上升。这就是为什么航标HB要求高强度弹簧必须除氢。记住：弹簧不是越硬越好，而是在强度和韧性之间走钢丝。

工艺里的门道：喷丸与热处理

热处理就不多说了——淬火+中温回火回火屈氏体，硬度HRC42-52，弹簧厂都懂。但一谈到喷丸，就没几家做得好的。

喷丸强化，看着就是用小钢丸狂轰滥炸表面，但丸粒直径、速度、覆盖率直接影响残余压应力层。我见过一家厂给精密弹簧喷丸，居然用铸钢丸，表面粗糙度Ra飙到6.3，疲劳寿命反而降低30%。正确的做法：对疲劳寿命要求＞10^7次的弹簧，必须用钢丝切丸或陶瓷丸，覆盖率＞200%，并用阿尔门试片检测弧高值。

还有个冷门细节：弹簧卷制后如果做二次回火（稳定化处理），温度必须低于最后一次回火温度20℃以上，时间不少于2小时。这步不做，弹簧用几天就松弛，力值衰减让你怀疑人生。💡

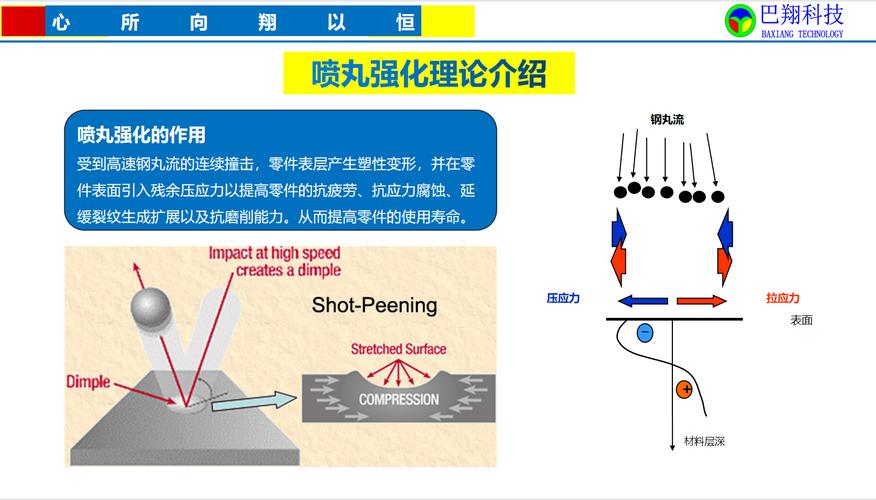

弹簧喷丸强化工艺示意图

QA：弹簧那些让你踩坑的问题

问：弹簧为什么莫名其妙就断了？断面很平，没有塑性变形。

答：90%是疲劳断裂。弹簧疲劳源几乎都从表面或次表面开始，尤其是在夹杂物、划痕、脱碳层处。脱碳层深0.1mm，疲劳极限就能下降40%。所以表面质量是关键——采购时请要求供应商提供表面探伤报告，并且弹簧表面不得有全脱碳。如果你的弹簧断了，先用放大镜看断口，如果有贝壳纹（海滩纹），那就是疲劳引起。再查一下那个位置的硬度，如果硬度降了，就是脱碳。千万别再怪材料“脆”，先从制造缺陷找原因。✅

问：弹簧力值按公式算出来，怎么实际测差那么多？

答：公式是理想状态。有几个被忽略的因素：1）弹簧指数C（旋绕比）小于4时，应力修正系数会大幅增加，实际刚度会变大；2）端部结构和支撑圈影响有效圈数，特别是并紧圈跟磨平角；3）材料泊松比变化——在反复加载后，材料微观组织调整，力值会漂移，这叫静力松弛。建议设计时公差带留宽一些，或者干脆做有限元分析，别死磕那个公式。另外，实测时尽量用数显弹簧试验机，注意压头速度，太快或太慢都会引起动态误差。

最后啰嗦一句：弹簧这行，经验比理论更重要。遇到问题，多去热处理车间跟操作工聊聊，比看三篇论文管用。不过话说回来，基础理论也得扎实，否则被老工人嘴里那些“经验数据”给带沟里去，那就得不偿失了。
