上周去东莞一家模具厂，老板老陈给我看了一箱报废的钛合金叶轮——全是因为崩刃。他叼着烟，眉头拧成疙瘩：“这批活，刀具换了三次，每次崩刃就得停机两小时。最后一算，交期延误赔了客户30万。”我瞄了一眼车间角落的刀具柜，好家伙，清一色某国产低价刀片，涂层都磨没了还在用。老陈说采购部只看单价。单价低，寿命短，换刀勤，停机多，这账越算越亏。说实话，刀具这点事儿，多少老板还在用买菜的逻辑搞工业？

车间里堆满报废刀具的回收箱

我是做刀具应用技术出身的，这些年跑过的工厂没有一千也有八百。见过用高速钢刀具硬啃淬火钢的愣头青，也见过把PVD涂层刀具当万能药的神操作。刀具行业的水，深不见底。但有一条铁律——选刀不对，努力白费。❗

坑一：只看材质不看槽型

现在一提起切削刀具，张嘴就是“瑞典粉末钢”、“硬质合金带涂层”。材料确实关键，但槽型几何结构更直接决定排屑和断屑。去年在昆山一家精加工厂，他们加工304不锈钢，粗糙度老是超标，以为是刀片材质不行，换了进口金属陶瓷刀具也没用。我去看了一眼切屑——全是缠成一团的长条，像钢丝球一样刮花已加工表面。换了另一家大排屑槽、带分屑槽的刀片，材质还是那个材质，粗糙度立马达标。老板一拍大腿：“合着以前的钱都花在材质升级上了，槽型才是命门啊！”

数控刀具不同断屑槽型对比图

槽型这东西，说穿了就是和切削参数、工件材料、机床刚性搞动态匹配。高进给适合开放槽，大切深得用封闭槽，钛合金怕粘刀就要大前角加镜面抛光槽。这些细节，卖刀具的业务员未必跟你讲透——他们忙着冲销量呢。💡 所以我的习惯是：新活试刀，同一个材质至少拿三种槽型对比，用数据说话，别信PPT。

涂层不是万能的

涂层不是万能的

涂层这几年被神化得厉害。AlTiN、TiSiN、DLC……听着像密码。不少工厂以为：“只要涂层够牛，基体是块铁也能干。”天真了。涂层只是锦上添花，基体是地基。去年帮人解决一个刀具寿命奇短的问题：加工模具钢，用某品牌AlCrN涂层刀片，三刀就崩。分析下来，崩刃原因是涂层与基体结合力不够，切削热一上来，涂层先剥落，然后基体直接硬扛冲击，再好的硬质合金也扛不住。后来换了同涂层但不同工艺（梯度烧结基体+微喷砂预处理）的刀片，寿命翻了四倍。涂层本身没变，是底层功夫到位了。

问：“涂层种类那么多，怎么选？”

答：“看切削温度和失效模式。如果前刀面月牙洼磨损为主，说明温度高，需要耐热性好的AlTiN基涂层；如果后刀面磨粒磨损，考虑硬度更高的TiSiN或AlCrN；加工粘性材料容易积屑瘤，就上类金刚石DLC涂层，减小摩擦。还有，别混用——同一把刀千万别拿不同涂层的刀片轮流上，涂层之间的硬度差会导致诡异崩刃，别问我怎么知道的，一把鼻涕一把泪啊。”😅

问：“刀具寿命短，是不是必须换更贵的？”

答：“不见得。遇到寿命问题，我建议先查老三样：切削液浓度、刀具悬伸量、刀柄跳动。有一次客户说进口刀片寿命还不如国产，我一测刀柄跳动——0.05mm！这么晃，再好的刀也震废了。换了个液压刀柄，跳动调到0.003mm，寿命直接翻番。成本只是换刀片的十分之一。所以啊，别动不动就升级材料，精度才是隐形成本杀手。”🔧

数字化选刀？终于有人干正事了

这两年有个趋势让我挺激动——刀具管理数字化。以前车间里刀具靠小本本记：还剩多少？什么时候该磨？全凭老师傅脑子里一本账。人一离职，脑子带走，留下一堆糊涂账。现在像山特维克、瓦尔特这些大厂都推刀具管理软件，甚至能根据机床实时功率、振动数据动态调整数控刀具的切削参数，预测刀具寿命。去年帮一家上市公司的加工车间上系统，把刀具寿命数据连到MES，系统根据已切削分钟数自动提醒换刀，崩刀事故率降了70%以上。老板说：“早十年有这玩意儿，我能少招三个库管。”

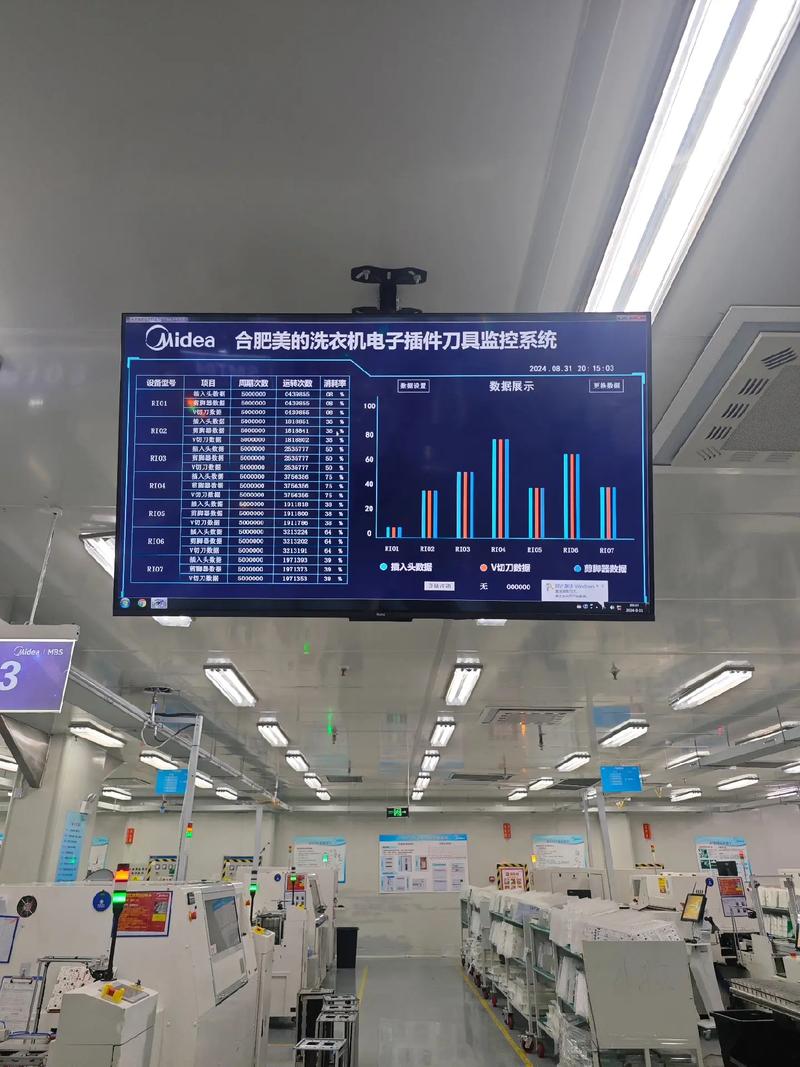

工厂数字化刀具管理看板界面

不过话说回来，数字化不是灵丹妙药。基础数据得有人维护，刀片型号、涂层批次、每次刃磨参数都得输入准确。我见过最离谱的：系统里登记的“D10铣刀”实际库存是D10R1，结果程序按D10走，拐角处全过切。所以，数字化是放大镜——你的管理漏洞，它会加倍放大给你看。

小众刀具，大用场

到处都在谈通用刀具，我觉得很多厂忽略了一个金矿——非标刀具。尤其是批量很大的零件，一把定制成型刀能合并两三道工序，节拍缩短的不是一星半点。去年给一家做汽车阀体的厂设计了一把PCD阶梯成型刀，把原先需要两把刀、两次装夹的工序合为一体，单件加工时间从7分钟压到2分半。刀具成本确实贵了五倍，但算上机床工时和人工，三个月就回本。✅ 当然，非标刀具有坑：试错成本高，一定要找有设计能力的供应商，先模拟再开刀，别直接上机床硬试。

还有微径刀具——你们玩过直径0.1mm的钻头吗？做医疗器械的微孔，那玩意儿钻下去，听不到声音，只能看机床负载表，心跳跟着负载一起跳。这种刀具，装夹同心度差一个丝就断给你看。所以玩微径，机床、刀柄、刀具必须整体匹配，缺一不可。

问：“刀具材料选硬质合金还是高速钢？有没有中间路线？”

答：“现在主流就是硬质合金，但在一些低速、断续切削或者要求高韧性的场合，粉末冶金高速钢仍然有价值。还有一种近年回来的‘老技术’——陶瓷刀具，适合高速干切铸铁，效率吓人，但脆得像玻璃，非刚性好的机床别碰。至于立方氮化硼（CBN），干淬硬钢绝了，可一旦碰到软点就崩。没有最好的材料，只有最匹配的场景。别听销售忽悠一招鲜吃遍天，那是童话。”

夜深了，写这些啰嗦话，就是想起老陈那30万的教训。刀具这东西，看着小，可它是从设计图纸到物理零件的最后一步，这一步偏了，前面全废。把刀具当技术，别当耗材。下次采购压价的时候，想想停机费、报废费、交期延误费，咱再聊聊“便宜”两个字。😏
