说实话，入行十几年了，每次看到车间角落里那个锈迹斑斑的储气罐——心里还是会咯噔一下。不是矫情。是见过太多侥幸背后的惨烈。上周去一个老客户厂里做年检，打开人孔的一瞬间，嚯！那腐蚀坑深得能养鱼了。对方设备部长还一脸无辜：“哎哟，这不是还能用嘛。” 我——无力反驳。

你永远叫不醒一个装睡的人，尤其是搞设备的。❗

工业压力容器内部严重腐蚀坑

标准更新了，你的设计还在“啃老本”？

去年ASME BPVC 2023版更新得有点意思。它把 弹塑性分析 的门槛悄悄降低了，以前只在核电领域玩的东西，现在普通容器也能用。但有几个设计院真的改了计算书模板？少。我上个月审了七套图纸，三套还在用2018年的许用应力值。关键是，业主不懂啊，看到图签上盖着红章就放行。等到容器内壁应力腐蚀开裂——得，又是一本糊涂账。

说到这里必须吐槽一下 SA-516 Gr.70 的乱象。下游轧材厂把CE（碳当量）卡在0.43%以上交货，焊接工艺评定居然照抄上游数据。焊工趴在上面烧的时候，谁关心过层间温度？裂纹萌生了都以为是热处理没做到位。💡人类这种把复杂问题简单化的天赋，真是……可爱的愚蠢。

问：为什么压力容器壁厚不是越厚越安全？

答：这个坑我踩过。十年前一个高压釜，业主非要加厚6mm，觉得“多几毫米踏实”。结果呢？运行半年后接管根部出现穿透性裂纹——因为加厚导致局部刚度突变，拘束度暴涨，残余应力大到超乎想象。而且厚板更易产生层状撕裂，NDT要是漏了这点，开机等于开盲盒。安全不是堆材料的游戏，是力与缺陷的平衡。✅

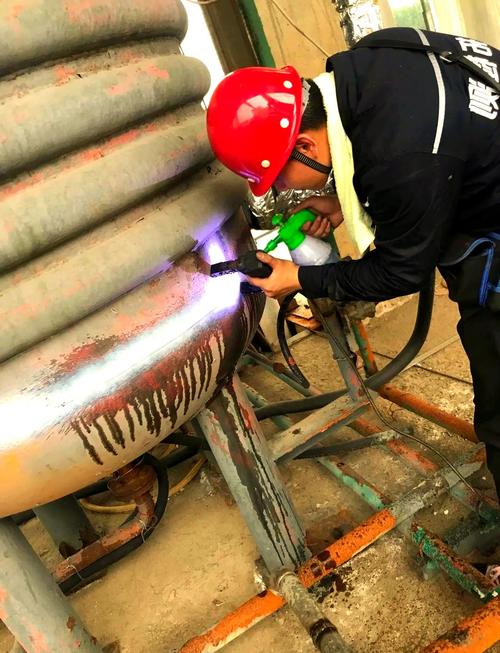

压力容器接管根部裂纹磁粉探伤

焊接，最难的是焊工的心情

焊接，最难的是焊工的心情

干了二十年，我越来越觉得焊接是个玄学。同样的WPS，同样的焊机，张三烧出来评片轻松过，李四就给你整一堆气孔、未熔合。后来我观察到一个细节：张三焊接前会拿钢丝球把坡口侧的氧化皮蹭得锃亮，李四直接上手焊。就这么简单？对。

最要命的是 Cr-Mo钢 的回火脆性。去年有个项目，P11材质焊后热处理后硬度低得离奇，查了整整两周才发现是热处理厂为了省电费，把保温时间偷偷砍了半小时。仪器不撒谎，人会说谎。出来混，迟早要还的——焊缝里的碳化物不会陪你演戏。

问：压力容器检验中最容易被忽略的环节是什么？

答：绝对是 热影响区 的硬度梯度检测。很多在役容器定期检验只做宏观检查+测厚+UT，只要无明显减薄就判定合格。但氢致开裂往往发生在HAZ的粗晶区，那个位置硬度值可能超标1.5倍！表面看起来平滑如初，内部微裂纹早就在节理间蔓延了。便携式硬度计又不贵，为什么不去测？因为标准没强制、人员没意识、检修时间总被压得死死的。哎……

数字化？理想很丰满

数字化？理想很丰满

数字孪生、IoT传感器、AI寿命预测……概念满天飞。实际呢？大部分化工厂连基础的 腐蚀监测挂片 都没按时更换。更别提什么在线壁厚监测了，探头被保温层包得严严实实，信号衰减得一塌糊涂。曾经给一个炼油厂上过一套FPSO容器群监测系统，前半年数据漂亮得能写论文，第七个月传感器坏了一半——防腐施工队拆保温时直接把线缆扯断了，还振振有词：“这东西碍事。”

但不得不承认，相控阵超声 的推广是实打实的进步。以前查一条环焊缝要搭架子、磨漆面、分段扫查，现在贴着爬行器扫一遍，缺陷的3D图像实时生成。前两天检出一段未融合，跟竣工图谱比对，发现是二十二年前的原始缺陷。这种震撼，就像法医给尸体重新做了次尸检，翻出了谋杀证据。⚠️

所以——别被“工业4.0”的PPT蛊惑。再炫酷的算法，也救不回一个连基础数据都采集不回来的烂摊子。先把最笨的事做好：如实填写运行日志、定期校验安全阀、别为了赶工期跳过水压试验。就这么简单。对吧？

写得有点碎。但工业现场哪有什么宏大叙事，全是一个个螺丝、一声声报警、一次次“幸好发现了”堆出来的平安。
