干了十五年设备维护，我发现一个怪现象——车间老师傅摸一下传动皮带，就知道这皮革还能撑多久。年轻人觉得玄乎，其实那手感背后全是实打实的理化指标。皮革这玩意儿，在机械行当里从来不是配角。密封垫、摩擦片、输送带接头……甚至某些精密仪器的防尘罩，离了它还真转不起来。但选错皮子，比不选更可怕。我亲眼见过一台冲床因为用了劣质再生革做缓冲垫，崩裂的碎渣卡进模具，直接废了一套几十万的工装。

所以今儿不聊服装鞋帽那些时尚经，咱们把皮革拽回车间，聊聊它在工业环境里的真实表现——哪些是刚需，哪些是坑。

天然皮革：老派，但够硬核

一说工业用皮，很多人第一反应是“牛皮”。没错，铬鞣全粒面牛皮至今还是某些重载工况的首选。它的纤维结构像立体的弹簧网，压缩回弹性好得离谱。记得帮一家包装机械厂改造吸盘垫片，换了十几种材料，最后发现还是植鞣牛皮最扛造——每天上万次抓取，半年才出现细微裂纹。可问题也尖锐：价格，以及一致性。每张生皮的疤痕、厚度差异，会让自动化产线抓狂。所以你去看，高端应用会选背部皮心部位，宁可用整张皮只取中间一小块，成本蹭蹭涨。

工业植鞣牛皮密封垫老化对比

说实话，天然皮革还有一个被低估的优势：耐油溶胀。普通橡胶在液压油里泡久了胀得像发糕，而特定鞣制的牛皮，体积变化率能控制在3%以内。不过千万别碰到酸！pH值低于4的环境，皮革里的胶原蛋白会水解，那场面——像泡发的猪皮，一戳一个洞。别问我怎么知道的，那是另一段让人心疼的教训。

合成革与超纤：不是替代，是逼出来的进化

PU合成革进车间，最初是被成本逼的。一张天然牛皮动不动上百元，还得裁剪规避伤疤，利用率感人。PU革匀整得跟A4纸似的，冲压效率飙升。但早期的PVC革简直是噩梦：低温变硬，夏天发粘，耐磨性差到传送带一周就掉涂层。直到这几年超细纤维合成革（超纤）工艺成熟，才算真正接过了工业接力棒。

❗这里有个认知误区：很多人觉得超纤就是“高级人造革”。不对。超纤的基布是用海岛纤维做的，纤维直径只有真皮的千分之一，浸渍聚氨酯后，结构更接近天然皮革的三维网络。测试数据说话：同样厚度的超纤，撕裂强度能达到牛皮的1.5倍，而且耐水解性能优异——在湿热老化箱里70℃、95%湿度连续跑1000小时，强度保留率超过90%，天然皮早酥了。

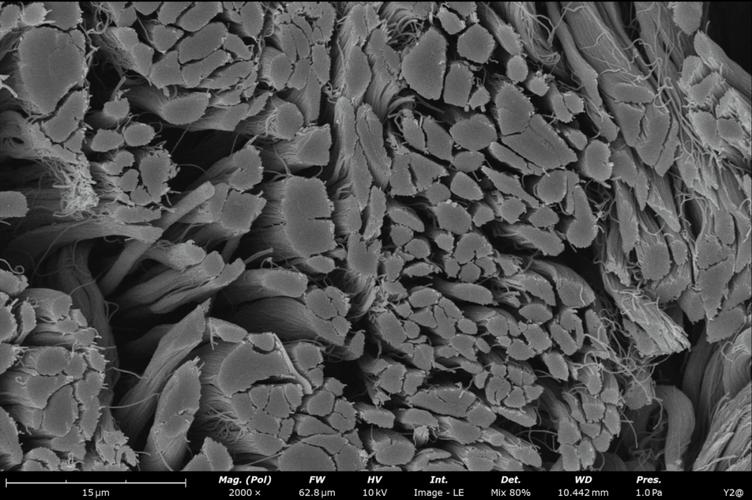

超纤合成革横截面电镜照片

不过话说回来，超纤也有死穴：透气性。工业密封如果要求极低气体渗透率，超纤里的微孔结构反而不如致密的涂层面料。得根据实际工况权衡，没有一招鲜。

QA：你肯定踩过的选皮坑

QA：你肯定踩过的选皮坑

问：设备手册上写“建议使用工业皮革”，我拿做沙发的人造革代替，行不行？

答：绝对不行！这种操作我见过太多次了——拿着装饰用的PVC人造革去补传送带接头，结果不到两周就分层。家具革的底布多是针织或机织布，粘合层用的胶水也怕机油。工业环境必须看剥离强度和耐介质性指标。拿不准的时候，问供应商要ASTM D903（剥离测试）和ASTM D471（耐液体测试）报告。没有这两份数据，再便宜的货也别下单，修设备耽误的工时比皮料贵十倍。

问：听说现在有些刹车系统密封件用皮革？可靠吗？

答：确实有，但极少用天然皮，而是特定配方的浸渍合成革或复合皮膜。关键在浸渍树脂和表面处理。比如某些气动刹车助力器的皮膜，要求耐-40℃低温屈挠同时耐热至120℃，还要抗制动液腐蚀。开发这种材料，得在聚氨酯里掺入氟硅改性组分，一平米成本顶半头牛。可靠不可靠？看认证！至少要满足SAE J2521标准的循环寿命测试。没经过台架验证的，别冒险，毕竟刹车不是闹着玩的。

实战建议：别只盯着价格，算全生命周期账

实战建议：别只盯着价格，算全生命周期账

选工业皮革，我总结三条野路子经验：

✅ 看截面。拿剪刀剪个小口，天然皮革是毛絮状纤维，超纤是束状超细纤维，PVC革断面整齐像塑料。不放心就用打火机烧一下，蛋白质的焦味和塑料味天差地别。

✅ 做浸泡测试。剪一小块扔进你设备实际用的油液里，70℃烘箱放48小时，拿出来看看膨胀率、硬度变化。实验室数据再漂亮也不如模拟工况实在。

💡 考虑复合方案。有些部位可以基材用超纤，表面喷涂聚氨酯弹性体，或者用皮革-橡胶硫化复合片。成本增加不多，综合性能却可能翻倍。去年我们改造一台老式卷板机的抱闸，单用皮革半年就得换，改成皮革+碳纤维布复合，现在用了十四个月，磨损还没到更换线。省下的停机时间值不值？账得这么算。

当然，也得承认一个小众趋势：在极端洁净或全寿命免维护场景里，工程塑料弹性体正在取代皮革。但至少在那些需要阻尼、吸震、且成本敏感的角落，皮革还是会牢牢占着位置——尤其是懂得针对具体工况去定制的人，总能挖掘出它不可替代的价值。

对了，差点忘了一个冷知识：某些精密磨床的导轨刮油片，至今仍用皮革。为什么？因为它能均匀渗出微量油脂，形成自润滑膜，这个特性合成材料还学不来。工业就是这么奇妙，新技术再热闹，老材料的微妙手感里还藏着很多说不清的 know-how。
