你上次碰陶瓷是什么时候？大概是个瓷碗摔碎了吧。但在车间里——陶瓷是另一种生物。它硬，硬到能切削高温合金；它脆，脆得让你调参数手心冒汗。说实话，我一开始对这东西没好感。

烧结出来的怪物：结构与功能陶瓷的分界线

传统陶瓷一烧结就完事了。现代工业陶瓷呢？得看晶界、看相组成。氧化铝（Al₂O₃）算是入门款，强度还行，但热导率差点意思。想搞电子封装？那得上氮化铝（AlN），导热能力能追铜。不过话说回来，氮化铝怕潮，一遇水汽性能就掉——这也是为什么我们给半导体腔体做陶瓷时，得先做表面钝化。

对了，你听过赛隆陶瓷吗？那个简称SiAlON的东西，在高速切削刀具上已经快取代硬质合金了。因为它高温强度不掉，不像金属刀片，车个钛合金就粘刀。不过成本嘛……不便宜。一公斤粉料能买部手机。

赛隆陶瓷刀具切削钛合金工件

问：工业陶瓷和民用陶瓷最大的区别在哪？
答：简单说，原料纯度和微观结构控制。家里瓷碗用长石、石英、高岭土烧一烧，杂质多，气孔多。工业级陶瓷像氧化锆增韧氧化铝（ZTA），粉体纯度99.9%以上，烧结是气压烧结（GPS）或热等静压（HIP），基本没有孔隙，晶粒尺寸纳米级。所以强度能到1500 MPa，比生铁还高。民用陶瓷有生铁强度吗？别开玩笑了，一磕就崩。

增材制造：打印陶瓷的痛与爽

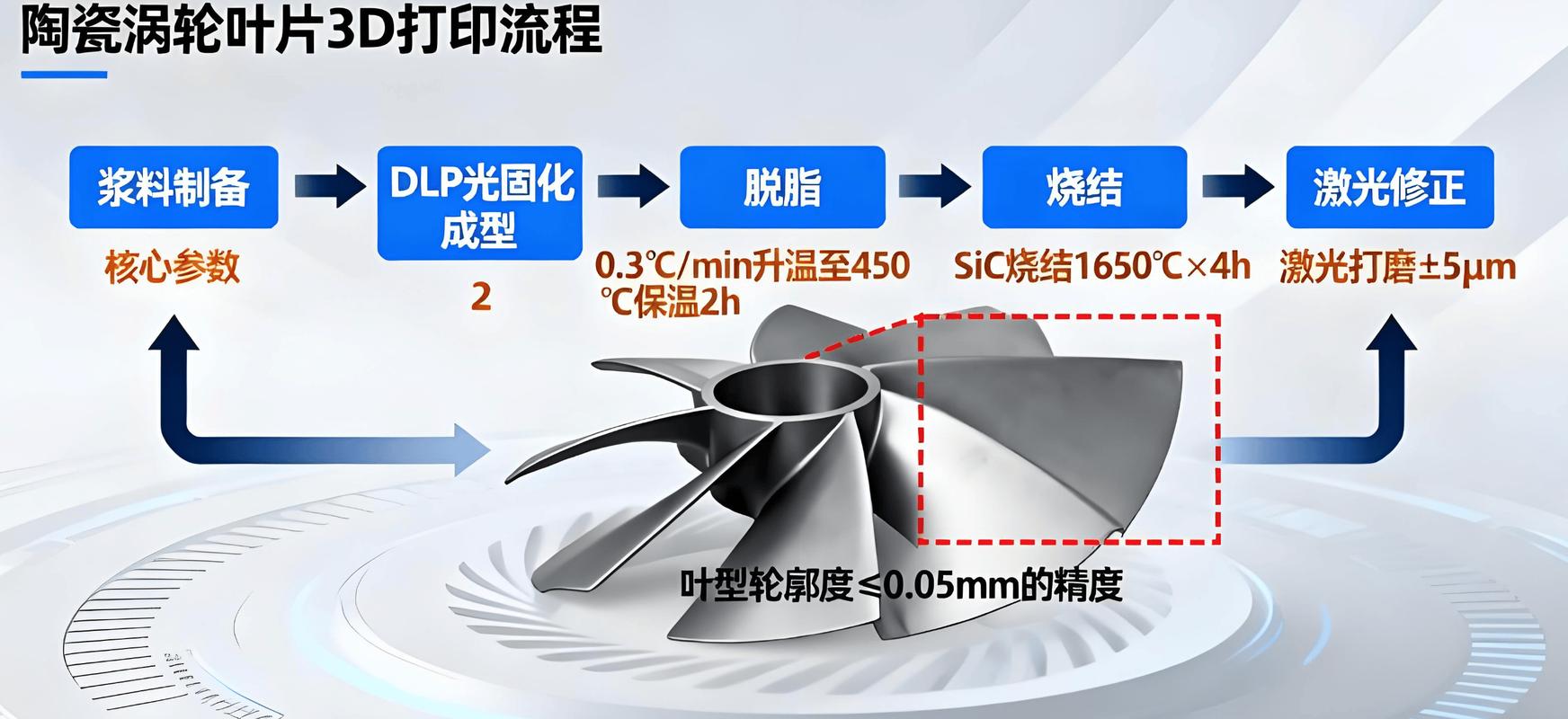

3D打印陶瓷？这事儿我追了三年。光固化陶瓷浆料，DLP打印，打印完了脱脂烧结。脱脂环节最坑——收缩率动不动15%~20%，变形、开裂家常便饭。有次我们给医疗客户打一批氧化锆牙冠，30个胚体，烤完只剩8个能看。老板说：“再这么废下去，炉子电费都回不来。” ❗

但成品确实惊艳。你看那种带内流道的复杂结构，传统模压、等静压根本做不出来。现在航空发动机的涡轮叶片芯子，已经开始用打印的陶瓷型芯了。因为它能做出更精准的气膜孔，冷却效率提升5%——别小看这5%，叶片寿命可能延长一倍。

3D打印陶瓷涡轮叶片型芯样品

问：陶瓷增材制造的难点究竟在哪？
答：主要在三个环节：浆料的均匀性（防止沉降）、脱脂过程的控温（阶梯升温慢得像蜗牛）、以及烧结致密化的收缩控制。现在有些公司搞光固化+热等静压联用，先打印个多孔预成型体，再靠HIP压一遍，这样收缩可控，密度接近理论值。但设备投资太大了，一台烧结炉几百万，小厂根本吃不消。所以目前能玩转陶瓷3D打印的，基本都是军工或者医疗头部。

陶瓷基复合材料：飞行器的防热铠甲

陶瓷基复合材料：飞行器的防热铠甲

耐高温，陶瓷的看家本事。可纯陶瓷太脆，怎么办？加纤维。碳化硅纤维增强碳化硅（SiC/SiC）现在可是航天宠儿。SpaceX的那个“星舰”防热瓦，有传言就用的是它。不过我更熟国内的应用——高超声速飞行器的鼻锥，那里温度能到2000℃以上，一般的金属早软了。这时候你得靠陶瓷基复合材料（CMC）。它轻，密度只有高温合金的1/3；还耐烧蚀，表面氧化了还生成一层致密的二氧化硅保护膜。

但是加工CMC？那就是噩梦。纤维增韧后这东西又硬又韧，刀具磨损快得离谱。我们试过用金刚石涂层刀具干切，不到五分钟刀尖就钝了，加工表面全是毛刺。后来改超声振动+微量润滑，总算能连续干两个小时。💡 陶瓷磨削必须用金刚石砂轮，但砂轮消耗比磨硬质合金还快三倍，而且得加大冷却，不然热裂纹立马出来，整块报废。

问：CMC和传统陶瓷的区别大吗？
答：本质上，CMC不是单一材料，是复合材料。基体是陶瓷，增强相是纤维，界面层还有涂层防止纤维氧化和界面脱粘过度。它不像氧化铝陶瓷一摔就碎，而是像木头一样，劈开能看见纤维拔出的韧窝。断裂韧性普遍在20 MPa·m^1/2以上，比纯陶瓷高一个数量级。当然价格也高一个数量级——所以目前主要还是不计成本的领域用。

陶瓷轴承：转得飞快，但别摔

陶瓷轴承：转得飞快，但别摔

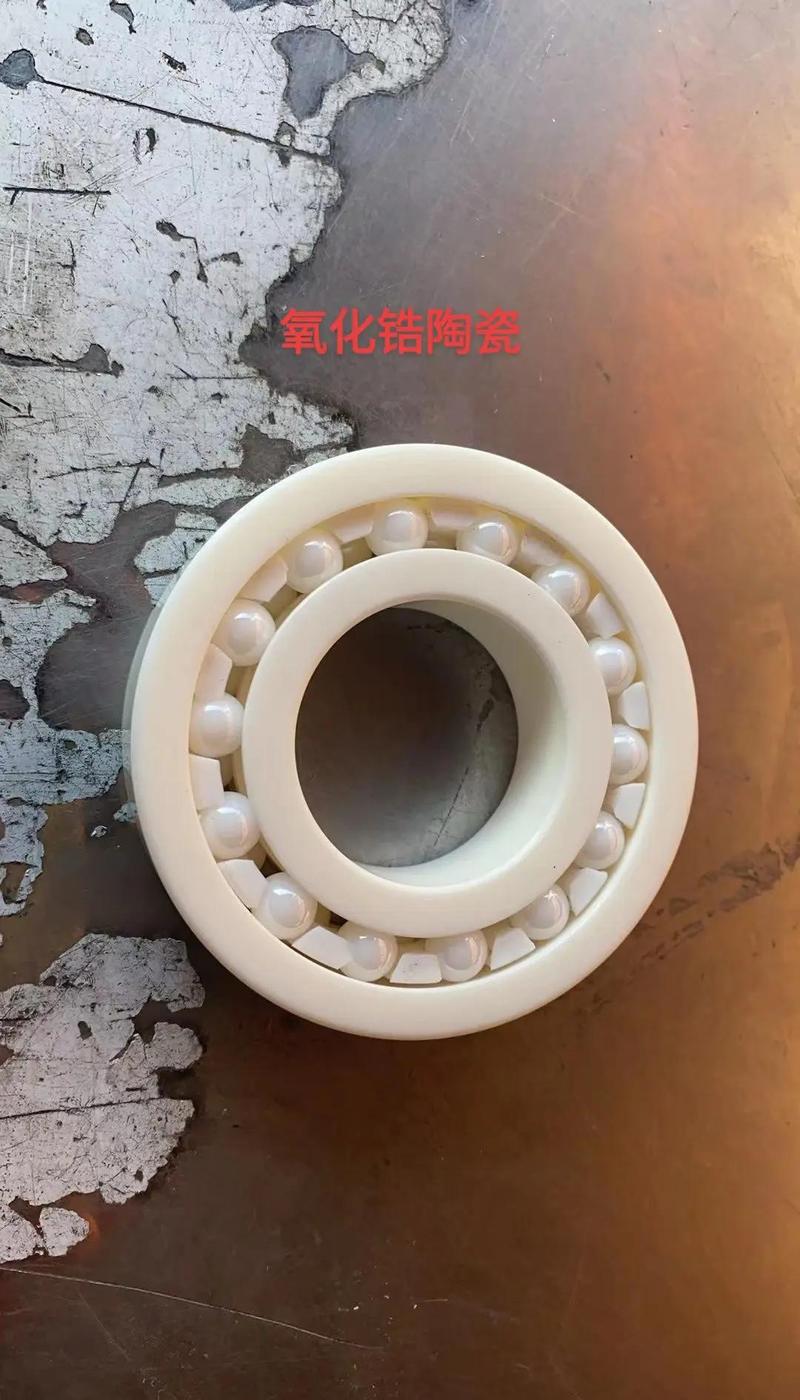

精密陶瓷在滚动轴承里也是个狠角。氮化硅（Si₃N₄）做的球，密度只有钢的40%，离心力小，DN值能冲过200万。刚入行时，我头一回见高速电主轴里一排灰色小珠子，还以为是塑料，师傅说：“那是氮化硅！一颗球几十块。” 后来自己换了套全陶瓷轴承，装机一跑，噪音是真低，但一遭遇断油——完蛋，瞬间抱死。缺油时陶瓷和钢对磨，毁得比谁都快。所以，别看宣传说什么免润滑，现实里除非真空，否则还是乖乖供油。

聊了这么多，其实工业陶瓷的发展正处在一个拐点。老工艺还是压制成型，但新应用催生出注射成型、流延成型、3D打印；从氧化铝到氮化硅、碳化硼，材料体系越来越丰富。不过对于我们这帮搞工程的，选材从来不是越高级越好，而是“够用且稳定”。比如普通耐温衬套，95氧化铝绰绰有余，非要用氮化硅那是给自己找麻烦——难加工不说，还贵得离谱。所以我经常跟团队讲：先把工况、温度、介质、载荷吃透，再谈用什么陶瓷。没有万能的材料，只有适合的方案。
