很多开模具加工厂的老板，上来就问我，为啥我家模具用不到三个月就崩口掉渣，是不是钢材商拿劣货坑我？ 十有八九，不是钢材假，是你选错了模具钢。 我见过一套六十万的出口模，因为选差了一千块钱的钢材，直接报废，老板蹲在厂房门口抽烟，抽了一下午没起来。这种事，入行十年见得太多了。

别信销售员嘴里的“万能模具钢”

不管是线上找货还是线下跑市场，你肯定听过这句话：“我这模具钢啥模都能做，价格还便宜一半”。 鬼才信。 做塑胶模要的是抛光性、耐腐蚀性，你做冷冲模要的是表面硬度、抗崩裂性，做热锻压铸模要的是耐热疲劳性，要求完全不是一回事，怎么可能一款料通吃？ 就说去年那个做透明LED灯罩的客户，图便宜听销售忽悠，拿Cr12MoV当塑胶模料用，结果抛光抛了三天，表面始终有去不掉的细麻点，开模打了不到八千模，模腔就发毛了，整套模废掉，亏了四十多万。 不同品类模具钢切割下料车间实物图 问：价格差一倍的同型号模具钢，核心差在哪？ 答：差在纯度，差在冶炼工艺。同样标着P20，大厂真空电弧熔炼的，硫磷杂质控制在0.002%以内，晶粒度均匀，抛光出来就是完美镜面，放两年不生锈；小厂翻炼的回收料，电渣重熔都做不标准，杂质多晶粒粗，抛光出来全是暗点，用不了多久就腐蚀。差那几千块料钱，亏几十万模具费，怎么算都亏。 问：现在国产模具钢真的能替代进口吗？ 答：我给你拍板，百分之九十五的场景都能替代。早些年进口模具钢确实碾压国内，现在国内头部钢厂的精炼技术早就起来了，做出来的S136、H13、DC53，不管是纯度还是硬度均匀性，和进口差不了几个百分点，价格只有进口的三到四成。除非你做纳米级的光学镜头模具那种极端要求，不然真没必要花那冤枉钱。

2024年模具钢选型的实用新逻辑

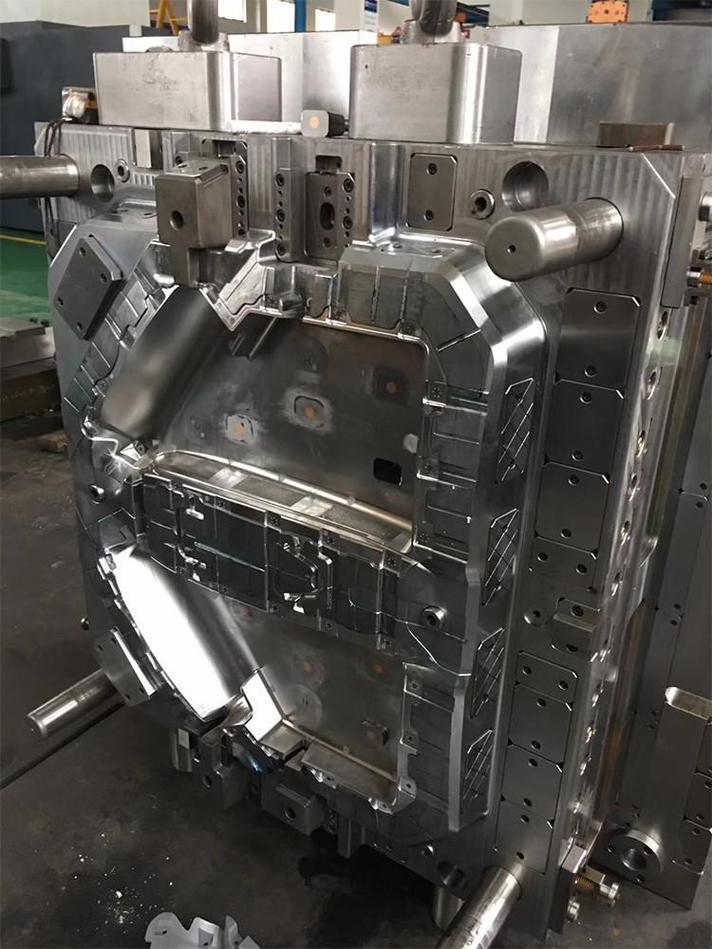

现在下游产品更新速度快得吓人，消费电子一年改两次款，新能源汽车内饰一年一换，模具本来就用个两三年就淘汰，你还按十年寿命选顶级进口料，那就是纯纯浪费钱。 说几个我最近给客户做选型的常用方案，都是经过市场验证的，拿过去就能用： 💡 做高端透明塑胶/光学产品模具：选国产预硬S136模具钢，淬火后硬度能到HRC50-52，抛光能到镜面，耐腐蚀性够，成本比进口便宜60%以上，完全够用。 ❗ 做硅钢片/高强度钢板冷冲模：别再用老的Cr12MoV了，换DC53，抗崩裂性比Cr12MoV高两倍，冲头不容易崩口，模具寿命直接翻番，算下来每冲一件的成本反而更低。 ✅ 做铝合金压铸/热挤压模具：选改性H13模具钢，国内钢厂现在会加细化晶粒的元素，耐热裂纹性能比普通H13好一倍，压铸件不容易出披峰，修模次数少一半。 新能源汽车内饰模具模具钢成品图

模具钢最容易被忽略的后期处理细节

模具钢最容易被忽略的后期处理细节 很多人把所有问题都推给模具钢质量，其实一半以上的问题，出在后期热处理和存放上。 我上个月遇到一个客户，说新买的模具钢才用一个月就锈穿了，我过去一看，模具用完直接扔在厂区露天，南方梅雨季连淋了半个月雨，能不锈吗？模具钢不是不锈钢，哪怕是S136，长时间泡在潮气里也会锈，用完擦干净涂防锈油，放库房，很难锈。 还有热处理，三分材料七分热处理，这话真不是说说。再好的模具钢，你淬火温度错个几十度，内应力没消干净，用俩月就裂了。很多小加工厂为了省成本，淬火用那种老旧的箱式炉，温度全靠师傅经验估，差个几十度太正常，出了问题全怪钢材不好，说实话，模具钢比窦娥还冤。 最近还有不少老板问我，现在原材料涨涨跌跌，怎么买模具钢划算？我的建议是，别盯着那点差价，先把工况摸清楚，选对料比什么都强。选错一次，亏的钱够你买三年好料了。对吧？
