千万不要觉得拉深就是把板子压个坑——那叫冲压。拉深玩的可是材料流动的艺术。或者说，是一门玄学。我当年刚入行的时候，师傅拍拍我的肩膀：“拉深模，三分设计，七分调试。”当时不信，现在信了。

不就是个坑吗？怎么拉出来就裂了

拉深的本质，是把平板毛坯通过凸模压入凹模，强迫它变成开口空心件。锅碗瓢盆、汽车油箱、罐子、甚至导弹壳，都离不开拉深。听起来简单？你实际试试看。材料不听话的时候，要么起皱像老太太的脸，要么直接拉裂，裂得你怀疑人生。
拉深件起皱缺陷实拍

起皱是因为法兰部分受压应力，失稳了。就像你推一张纸，它不可能乖乖缩进去，肯定撅起来。怎么办？压边圈压住它啊。但压边力太大，材料流不动，凸模圆角处就裂了。这中间的平衡，啧啧... 简直像走钢丝。

最让人头大的是所谓“凸耳”，拉深件口部高低不平，四个角凸起来。材料各向异性搞的鬼。r值高的方向，板料厚向不易变薄，切向收缩受阻，就多出肉来。你永远不知道下一批板材是什么脾气。

问：那怎么判断拉深件废了是模具问题还是材料问题？
答：好问题。先看裂纹位置。如果是筒壁纵向裂或者底部圆角裂，多半是模具间隙不对或者压边力过大。如果口部横向裂，材料塑性差的锅。起皱？压边力不足或者润滑过度。但现实往往是混合双打，得用排除法。我的笨办法：换一卷材料试试，如果故障转移了，那材料有问题；如果故障跟着模具走，乖乖修模吧。简单粗暴。

模具间隙那点事，别相信手册上的标准值

说起间隙，手册上告诉你取料厚的1.1到1.3倍。实话跟你说，那只是参考。实际干起来，不锈钢和铝能一样吗？软钢和双相钢能一样吗？我见过有老师傅做铝件，间隙放得比料厚还小，相当于变薄拉深，就为了侧壁平整度。但新手千万别学，弄不好直接粘模，模具报废。

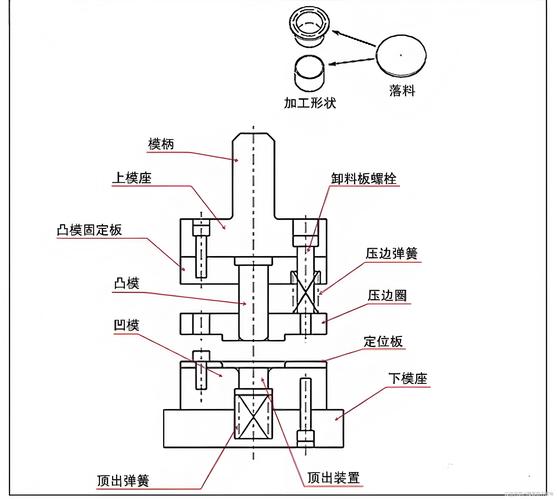

拉深模具间隙示意图

还有凸凹模圆角。凹模圆角大，材料容易进，但大了法兰起皱风险高；太小，筒壁会刮伤甚至断裂。公式有，经验也有，但最终——试模说了算。所以现在仿真多重要，用CAE看材料流动，提前把缺陷预测出来。可惜仿真也是输入一堆假设，最后还是得调。💡

有一次客户给了一批进口镀锌板，按常规间隙做，刷刷拉裂。所有人傻眼。后来才发现那批板材的表面粗糙度极小，摩擦系数低，材料哗哗往下流，法兰没阻力，导致传力区应力超了。最后我们把压边力加大，还换了高粘度润滑油，才解决。这能查手册不？不能。

问：伺服压力机对拉深有没有帮助？
答：当然有！而且可能是未来五年的趋势。传统机械压力机滑块运动曲线是固定的，伺服机可以编程。最难拉深的阶段，比如拉深中期法兰起皱和筒壁断裂风险并存的时候，可以降低速度，甚至短暂停歇，让应力松弛。这在以前想都不敢想。✅ 特别是高强度钢和铝合金，加工窗口极窄，用伺服机可以大幅度提高成功率。就是设备贵，小厂玩不起，但长远看值得。

选材不光是看拉伸强度，r值与n值才是灵魂

选材不光是看拉伸强度，r值与n值才是灵魂
很多人拿到图纸，第一件事看屈服强度和抗拉。错了。对于拉深，更重要的是塑性应变比 r 值和加工硬化指数 n 值。r值大，板料厚向难变形，深拉深性能好。n值大，材料均匀延伸率高，不易局部缩颈。所以汽车覆盖件为啥都爱用IF钢？r值动不动2.0以上，拉深深度深，表面质量好。但IF钢软，强度低，现在轻量化逼得大家用高强度钢，DP钢，r值只有1.0左右，拉深难上加难。

吐槽一下：有些设计工程师画图不考虑工艺性，拉深深度比直径还大，这不扯吗？还有带尖角的。每次看到这种图，我就想冲过去吼：你拉一个给我看看！😤

问：那如果必须用高强度钢，又深拉深，有什么秘诀吗？
答：只能多步拉深，中间退火。或者用热冲压成形。热冲压在汽车行业已经普及了，模具里带冷却，成形淬火一体。但设备和模具复杂。还可以考虑充液拉深，用液体代替凹模，柔性高，表面划伤少，适合小批量复杂件。这些技术现在国内也成熟了，就是成本敏感，看你怎么取舍。

最后说个事儿。去年我们帮一家厂解决油箱拉深问题，原工艺开裂率高达20%。我们重新设计了压边圈，做了局部润滑，调整了凸模运动曲线（用了伺服压力机），开裂率直接降到0.5%。这成就感，比发年终奖都爽。拉深这东西，就是越玩越有意思，虽然也常常气到跳脚。

行吧，今儿就聊到这儿。下次再说说旋压拉深复合工艺，那个更妖。
