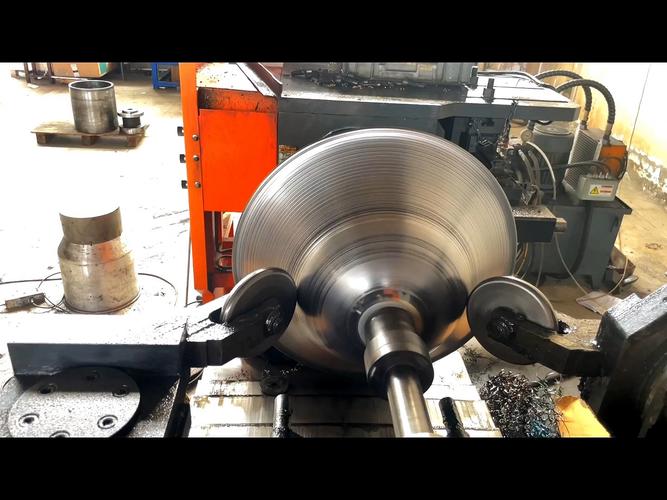

说实话，很多人的第一反应是——旋压？不就是像做陶艺那样把泥巴转着圈捏个碗吗。确实，这种靠旋转让材料流动变形的思路，几千年前人类就在玩泥巴时掌握了。但工业上的金属旋压，那是另一回事。力量、温度、精度，完全是野蛮与精细的混合体。我第一次在车间看到几十吨位的主轴压着钛合金板硬生生旋出一个人高封头的时候，那种金属的嘶吼声……啧，震撼。 不过话说回来，旋压这工艺有点年头了。古代匠人靠脚踏手推做出铜壶银盘，到了近代才真正变成一门科学。现在？数控旋压机可以像捏橡皮泥一样把高强度钢板玩出花来。这不是夸张——在某些领域，旋压根本就是无可替代的。比如航空发动机的薄壁机匣、运载火箭的燃料储箱封底，你试试用冲压？要么模具贵到离谱，要么残余应力直接让零件报废。旋压却可以冷冰冰地一步步让金属纤维重新排列，强度反而提升一截。这就很有意思了。 工业旋压成形钛合金封头过程实拍

不是所有旋转都叫旋压——技术内核什么样？

不是所有旋转都叫旋压——技术内核什么样？ 简单讲，旋压就是把金属毛坯固定在芯模上，主轴带着它高速旋转，同时旋轮或赶棒从外向内施压，让材料一点点贴模变形。听起来容易？力、速度、轨迹这三个东西稍微配合不好，轻则起皱鼓包，重则撕裂报废。你问老工人，他们会告诉你，早些年全靠手感——听着声音、看着火花，手腕一抖就是0.1毫米的补偿。现在当然不同了，数控系统把老师傅的经验变成了数字语言，但工艺窗口的设定依然是玄学与科学的混合体。 常见旋压分三种：普通旋压（壁厚基本不变）、强力旋压（壁厚刻意减薄）、还有收口扩口之类的专用旋压。强力旋压才是现代工业的狠角色。它能把几公分厚的钢板像擀面一样碾薄，金属流线连续完整，晶粒细化，强度比冲压件高出20%以上。而且模具成本？一个芯模就够了，不像冲压要一整套凹凸模。对于小批量、大型件、薄壁回转体，这优势太明显了。 但旋压也不是万能药。它天生适合回转体，你要是想旋个方盒子出来……嗯，暂时不行。加工硬化严重的材料（比如不锈钢）还得中间退火，否则旋轮很快就废了。还有，成形精度虽然比自由锻好，但跟冷挤压比还是差了点，所以关键部位往往要留余量精车。

哪些领域把旋压当宝贝？

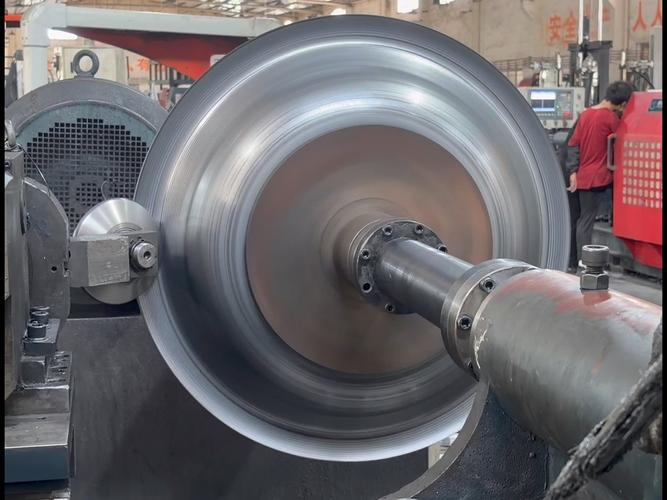

先说航天。运载火箭的燃料箱，那东西直径好几米，壁厚却只有几毫米，用冲压？模具万吨级起步，而且焊缝多得吓人。旋压可以直接整体成形，从一块平板一次装夹出半球或椭球底，内部应力均匀，耐压疲劳寿命高出一大截。我见过某个民企给火箭配套的喷管扩张段，镍基高温合金，旋压后晶粒度ASTM 8级，客户直接竖大拇指。 汽车行业也用得狠。轮毂旋压现在满大街都是，尤其新能源车追求轻量化，铝旋轮比铸造轮轻20%还更抗冲击。还有排气管异径管、传动轴管、电池壳……这些回转件，旋压效率比冲压高，材料利用率能到90%以上。❗ 这里有个小吐槽：某些厂号称“旋压轮毂”，实际只是在铸造毛坯上旋压出轮辋形状，强度提升有限，买的时候多长个心眼。 压力容器、医疗设备、灯具、甚至乐器。萨克斯的喇叭口，很多就是旋出来的。铜材延展性好，旋后表面光洁，音色也更通透——虽然我这种外行听不出来，但音乐家们很买账。 CNC旋压机加工厚壁圆筒现场

问几个实在的——旋压的坑和捷径

问几个实在的——旋压的坑和捷径 问：旋压件和冲压件相比，强度到底差多少？
答：不能一概而论，但强力旋压普遍能高出15%－30%。因为金属纤维是连续流线，没有切断，而且冷作硬化效应增加表面硬度。对疲劳寿命尤其有利。但如果你旋压后不做去应力处理，长期放着可能变形，这点要命。 问：旋压适合加工哪些材料？不规则形状真的不能做吗？
答：理论上所有塑性材料都可以：铝、铜、碳钢、不锈钢、钛、高温合金……脆性大的就别想了，比如铸铁。不规则形状确实麻烦，但也不是完全没辙——偏心旋压、非圆截面旋压这些年发展很快，像椭圆形端盖、多边形锥体，配合专用编程和随动芯模也能干，只是成本高很多。一般还是优先回转体。 问：我们自己想搞点旋压件，该找什么样的厂家？
答：看设备、看案例、看他们的模拟能力。有数控强力旋压机的优先，最好带自动上下料和在线测厚。然后问问他们做过最复杂的东西是什么，拿得出首件检测报告和工艺模拟文件（比如Simufact Forming或ABAQUS仿真的）才算靠谱。千万别找只有手动旋压床的作坊——除非你只做几个装饰件。

人退了，机器上了——旋压还能怎么变？

人退了，机器上了——旋压还能怎么变？ 说个趋势：无人化旋压单元。去年走访一家给工程机械供油缸筒的厂，整条线就一个普工上料，机器人自动更换芯模和旋轮，视觉检测尺寸，数据上传MES。成品率从87%蹦到99.5%。我当场就感叹——没了人的手汗和失误，质量稳如老狗。但这背后是巨量的工艺数据积累，中小企业想跟？先投个几百万打底吧。 还有热旋压和对轮旋压。热旋压把难变形金属加热到七八百度再旋，力量减半，延伸率飙升，钛合金、钨合金的内径精度能到IT7级。对轮旋压则不用芯模，内外两个旋轮同时对压，一下子解决了芯模依赖问题，做超长薄壁管绝了。 哦对了，混合加工也是条路。旋压+激光切割、旋压+焊接、旋压+旋锻……复合机床直接把工序串起来，省去周转误差。我见过一个做催化器外壳的，旋压出锥筒后激光打孔，再自动焊接法兰，整个节拍不到40秒，老外看了都来偷师。 💡 实话实说，国内旋压水平这几年进步飞速，但高端旋压机还是被德国Leifeld、西班牙denn垄断。不过国产像航发某厂自研的强力旋压机，加工精度已经不逊色，就是稳定性和寿命还有差距。这得靠时间熬，急不来。 最后抛个个人看法：旋压这玩意儿，本质是用时间换空间——牺牲一点节拍去换取材料性能的极致、模具费用的缩减、设计自由度的提升。在定制化、轻量化、高性能的制造浪潮里，它的路还长着呢。哪天碳纤维旋压成熟了，那才叫真的变天。拭目以待吧。
