干了二十多年钣金，最烦的就是折弯回弹。这玩意儿就像打地鼠——你刚把这边角度调好，那边又翘了。明明图纸上清清楚楚90度，压出来偏偏给你91、92度，有时候甚至离谱到95度。真能把人逼疯。

1. 回弹是怎么坑你的？

简单说，就是金属的“记性”太好了。你把它压弯，它拼命想弹回去点儿。材料越硬，这脾气越大。不锈钢、高强板，尤其难搞。前段时间做一批6061铝板，折弯半径要小，我愣是调了六次参数。六次！

这里得提一嘴折弯系数和折弯扣除——很多人搞混。实际上，系数是你算展开料的依据，而扣除是调整折弯机下模深度的关键。回弹大了，你得提前多折一点儿，也就是常说的过弯。但过弯多少？那真是玄学。

钣金折弯回弹补偿角度示意图

2. 老派的笨办法，有时还挺灵

2. 老派的笨办法，有时还挺灵

我刚入行那会儿，哪有什么数控系统。师傅教一招：折完后用橡胶锤敲。哈哈哈，现在想想真糙。不过对薄板，敲两下确实管用，把内应力释放掉。缺点是效率低，而且容易留锤印——客户见了要骂人的。

后来有了折弯机伺服控制，能通过油缸停留时间加压，让材料多少“屈服”一下。但压力太大，又担心板材拉裂。说实话，碰到批量件，最稳妥的居然还是加工艺缺口。在折弯线上预先切一条小槽，改变局部应力分布，回弹能稳定不少。就是多一道激光切割工序，成本涨了，老板心疼。

3. 现在的补偿技术：让人又爱又恨

目前主流就三招：角度补偿、挠度补偿、模具补偿。角度补偿最常见——通过折弯机实时监测角度，反馈调整下行深度。但传感器对震动敏感。有次车间大吨位冲床一开，角度值乱跳，成品角度跟着抽风。💡经验：做精密折弯，务必把震源隔开。

挠度补偿是解决折弯机滑块中间变形的问题。长件折弯时，中间角度往往偏大，两头偏小。传统靠液压凸起调节，现在高端机用独立伺服模组，每个点单独加压。效果是好，银子也多。我们厂去年咬牙上了一台，结果发现模具不对也白搭——模具本身的折弯圆角磨损后，补偿数据全偏了。

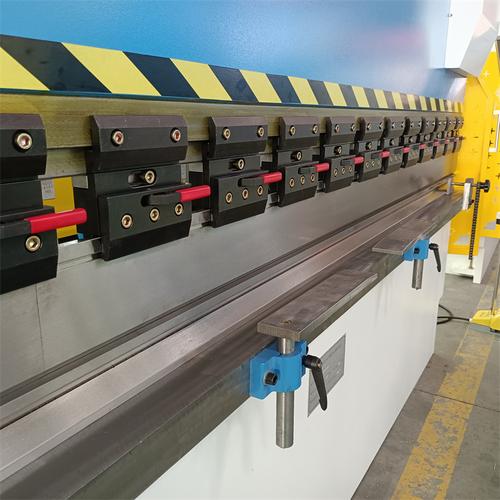

数控折弯机挠度补偿机构实物图

模具补偿其实是个精细活。用非标折弯下模，开口做得比标准大一点，或者干脆定制带反变形的模槽。但这意味着工件必须固定用这台模，转产麻烦。❗小批量多品种的活儿，千万别试，会累死调模师傅。

4. 仿真软件：看着很美

现在不少厂家推折弯仿真，输入材料参数，自动算出回弹量，甚至给出修正后的展开图。我试过几款，对普通低碳钢还行，一到高强度板就露馅。材料批次不同，实际屈服强度能差不少，而仿真还是按手册数据算。有次模拟显示回弹2度，实际出来4度。车间小王调侃：“这软件是不是也得看黄历？”

不过，如果结合折弯数据库，效果会提升。把每批材料先在试弯机上做几个样，实测回弹值录入系统，后续同批次的就好了。就是前期投入时间太多，客户催单时根本等不起。

5. 问答：一线最关心的痛点

问：最小折弯半径到底怎么定？经常一压外侧就裂。
答：这是血泪教训堆出来的。原则是：板材越硬越厚，折弯半径就得越大。粗略算法，冷轧钢取板厚的1-2倍，不锈钢至少2倍，铝合金看状态，T6的得3倍往上。如果必须小半径，试试热折弯或者用压印折弯工艺，但模具寿命会锐减。还有注意折弯方向——垂直轧制方向开裂风险小很多。

问：折弯顺序不对，是不是也影响回弹？
答：太影响了好吗！尤其复杂的多弯件。先折长边再折短边，或者先折靠近切口的部位，应力状态完全不一样。有一次我们做配电柜门框，四条边折完后变形严重，最后发现先折哪条边才是关键。💡诀窍：把刚度大的部位留到最后折，让应力有个释放路径。实在不行，就在折弯前做去应力退火——成本又上去了，哎。

6. 新材料，新挑战

6. 新材料，新挑战

这几年高强钢和铝锂合金在汽车、航空上用得越来越多。这些材料的回弹规律完全不同。高强钢不但回弹量大，而且不均匀，容易扭曲。我们试过用局部加热的方式——在折弯线位置用激光快速加热到三四百度，再立即折，效果不错。但设备贵，且热影响区的性能变化得严格控制。

复合材料也开始掺和了。金属层压板，比如钢-铝复合，两面弹性不一样，折弯时直接翘曲给你看。这时候常规补偿全废，只能靠试验硬摸参数。✅如果手头有折弯机压力自适应功能的，可以一边折一边微调两侧压力，勉强能对付。

总之，折弯这活儿，理论一堆，落地还是得靠手感、靠试验、靠对材料的敬畏。别指望一把螺丝刀修好所有机器。回弹是永恒的，斗争也是永恒的。咱们能做的，就是不断积累，少踩同一个坑。
