昨天又有新人拿着手册问我——7075和6061到底差在哪，能不能互换。

我真想骂人。手册要是有用，还要老师傅干嘛？材料这玩意儿，实验室数据和车间里完全是两回事。今天就扒一扒这些年我栽过的坑，合金选材那些手册不会告诉你的真相。

先说说铝合金吧。汽车上想减重，人人喊上铝合金，但你知道A380压铸铝的延伸率只有3%么？见过悬架控制臂换成铸铝，跑两万公里直接裂开的吗？我见过。碎得跟饼干似的。后来换了A356-T6，好点，但成本翻了一倍。所以别迷信“全铝”，有些位置就该老老实实用钢。

7075：又爱又恨的高强度铝合金

7075这个牌号，简直就是魔鬼。抗拉570MPa，比有的钢还高，比强度更是逆天。但是！7075-T6的应力腐蚀开裂倾向，让你半夜睡不着觉。特别是用在潮湿环境，比如船舶件，你得祈祷它别突然断裂。有个澳洲客户不信邪，非要用7075做船用结构件，我说你真是钱多烧的——后来三个月不到，果然在焊缝附近出现了裂纹，赔了30万。

说到焊接，7075基本是不可焊的。熔焊热影响区会严重过时效，强度能掉一半以上。你要非焊不可，后热处理必须跟上，工艺稍微偏差，等着废品吧。

7075铝合金零件应力腐蚀裂纹显微镜照片

可它轻啊，硬啊，所以无人机骨架、自行车架、一些模具镶块，还是得用它。用就得接受它的娇气，定期做阳极氧化，涂装绝不能马虎。

高温合金：钱堆出来的耐热怪兽

前年接了个燃气轮机的项目，要Inconel 718。订货周期12周，每公斤报价看得我肝颤。这玩意儿镍基高温合金，能在980℃下保持强度，靠的是γ''相沉淀强化。但加工它是噩梦——车个外圆，刀片几分钟就崩了。有操作工会哭信吗？真的会。切削参数稍有不对，加工硬化严重得跟淬火钢一样。

很多人问，用不锈钢310S行不行？能省好多钱。温度呢？700℃撑死。到了800℃，310S的氧化皮哗哗掉，跟头皮屑似的。而且高温强度根本不在一个量级。所以，该花的钱，省不了。不过话说回来，哈氏合金C-276在耐腐蚀场合反而是王者，强酸强碱随便泡，那价格更是天价。

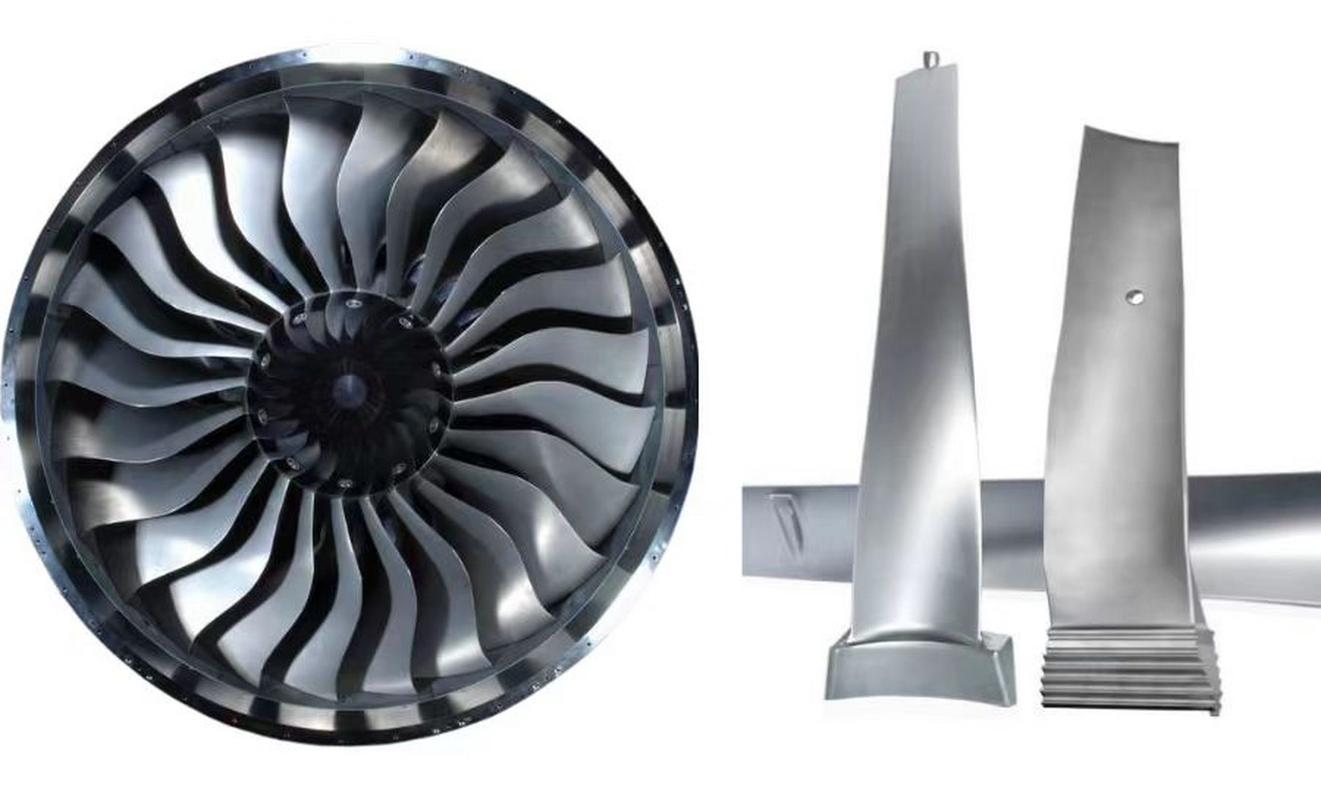

航空发动机用高温合金涡轮叶片制造

钛合金呢？Ti-6Al-4V是明星，密度4.5，强度能到1200MPa，耐蚀又生物相容。但它的弹性模量只有钢的一半，意味着零件偏软，容易擦伤。做医疗器械、航空结构件、高端自行车是绝配，但做重载轴承座就是灾难。

合金钢：被忽视的性价比之王

别老盯着有色合金。很多工况，42CrMo调质处理之后，性能足够媲美一些进口材料。价廉物美，满地都是。我做冲压模具，用Cr12MoV，硬度上来了，耐磨性一流，就是韧性差点。后来试了DC53，韧性好了，价格贵30%。这就是个平衡木。

粉末冶金高速钢，比如ASP23，把合金元素玩到极致。硬度、红硬性、耐磨性，没有短板。但一件小镶块几千块，很多小老板一听价格扭头就走。最后选了SKD11，凑合用，坏了再换。这就是中国制造的现状——不是不知道好材料，是用不起。

还有铸铁。你以为铸铁low？蠕墨铸铁用在发动机缸体，强度接近钢，导热好，宝马、奔驰照样用。别一提合金就想到酷炫的名字，老材料也有春天。

42CrMo合金钢调质后金相组织

还记得刚入行时，师傅跟我说：“搞材料的，最后都会变成彻头彻尾的实用主义者。” 什么材料最好？能按时交货、成本可控、寿命达标，就是好材料。实验室里那点数据，到现实里全变味儿——表面粗糙度、残余应力、装配公差，哪个都比你想象的阴险。

所以，下次选合金之前，去车间转转，闻闻切削液的味道，听听老师傅的脏话，比看十本手册强。
