上个月去一个冲压车间，看到一摞刚开裂的汽车纵梁件，整整齐齐码在那里，像排队等着挨骂似的。车间主任叼着烟，愁得直嘬牙花子：“李工，这批SAPH440厚板，明明同一炉号，怎么上一卷没事，这一卷就裂得跟蛛网一样？”我凑近看了一眼断口，心里咯噔一下——分层，沿轧制方向明显的分层。不用做金相我也能猜个八九不离十：要么是连铸坯中心偏析没改善，要么是轧制比不够，带状组织严重。说实话，这种坑，很多设计工程师压根意识不到，他们只看牌号和标准，觉得“材料嘛，选对了不就成了？”

汽车用高强钢纵梁冷冲压开裂断口宏观形貌

可真不是那么回事。金属材料这东西，说起来就几个元素搭配，但玩深了，比算命还玄。你调工艺调得掉头发，它可能一个夹渣就把你干趴下。

选材：你以为的完美方案，可能是个深坑

现在流行轻量化，一窝蜂上高强钢。强度往800、1000兆帕冲，口号喊得震天响。可你强度上去了，回弹呢？模具设计算得准吗？更头疼的是延迟开裂——特别是用在底盘件上的超高强度硼钢，热冲压之后就得担心氢脆。有个做摆臂的客户，改材料从QStE500换到22MnB5，结果是碰撞性能上去了，可停放一两个月，居然出现了几毫米长的微裂纹！排查了半年，最后发现是酸洗工序残余氢含量没控制好，加上内应力大，直接给材料“憋”出病了。这事让我感慨半天：材料进化了，可我们的工艺意识有时候还停留在20年前。

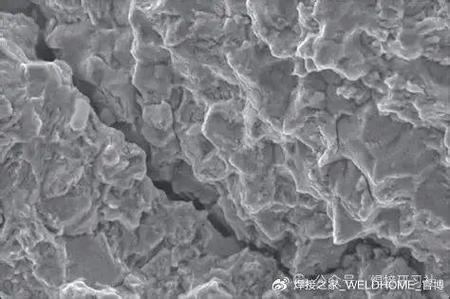

高强度硼钢热冲压后氢致延迟开裂微观裂纹

不过话说回来，也不是所有场合都得追高强。像某些支架类零件，刚性才是王道，用低牌号加大壁厚反而保险。怕就怕那些“既要又要”的方案——要强度高、焊接性还好、成本还得压低，供应商听完都直摇头。我就碰到过一次，一个年轻工程师非要把驱动轴材料从40Cr改成42CrMo，说淬透性更好，结果没算好碳当量，焊接法兰盘时热影响区冷裂得跟龟壳一样。厂长脸都绿了。

热处理——看不见的魔鬼细节

说到42CrMo，就不得不提热处理。这事儿太重要了，重要到每次做工艺评审我都想拍桌子。同样的45钢，一个热处理厂出来的活，硬度能差20个HB，金相里不是魏氏组织就是网状铁素体。为什么？炉温均匀性差、淬火介质老化、装炉方式不合理……全是魔鬼细节。有一次调试一个齿圈感应淬火，层深要求2.0-2.5毫米，结果第一批干出来2.8毫米，全都超差。排查发现，原来是淬火液浓度比设定低了1.5个百分点，冷却速度变了。就这么一点点偏差，几十万就这么打水漂了。唉，热处理这行当，三分设备，七分责任心，真不是吹的。

问：渗碳淬火后轴承圈表面硬度够，但磨削时很容易出裂纹，是什么原因？
答：这可是个经典难题。表面硬度合格不代表组织合格。八成是残余奥氏体含量超标了。渗碳后如果淬火温度偏高或者回火不充分，残奥能到30%以上，磨削时受热发生二次马氏体转变，体积膨胀，表面产生极大拉应力，裂纹就来了。✅ 对策：严格控制最终淬火温度，有条件的话做个深冷处理，把残奥降到10%以下，再回火，基本能解决。还有就是磨削参数也得调，进刀量要小，冷却要充分。

问：我们做不锈钢铸件，316L的，机械加工后有局部点蚀，怀疑材料成分有问题，怎么验证？
答：别急着甩锅给材料。316L含钼，耐氯离子腐蚀能力强，但铸件表面如果有富碳的碳化铬析出，晶间会贫铬，这就成了薄弱点。光看成分合格没用，你得看金相。👍 建议做个草酸电解腐蚀试验，看看晶界有没有阶梯状或沟槽状结构，那是敏化的迹象。如果有，说明固溶处理没做到位，要加强固溶温度和快速冷却。另外，加工液也可能带入氯离子，彻底清洗再钝化，这些小环节能要命。

失效分析：金属为什么会“累”死？

干了这么多年失效分析，最深的体会就是：大多数断裂都不是一朝一夕的，而是一个“慢性病”的过程。疲劳，占了失效的一半以上。而疲劳的起点，往往是些不起眼的表面缺陷——刀痕、锈斑、划伤，甚至是打标记留下的浅坑。我记得特别清楚，一个风电齿轮箱的二级太阳轮，设计寿命20年，结果运行不到3年就断齿了。所有人第一反应都是设计强度不够。等我们把断口清洗出来，在扫描电镜下看到清晰的贝纹线，源头居然是一个微小的锻造折叠，深度才0.3毫米。就这么点瑕疵，在千万次的交变应力下，慢慢撕开了整个齿根。可悲的是，这个折叠压根没探伤探出来——因为太浅了，被误判为表面纹路。

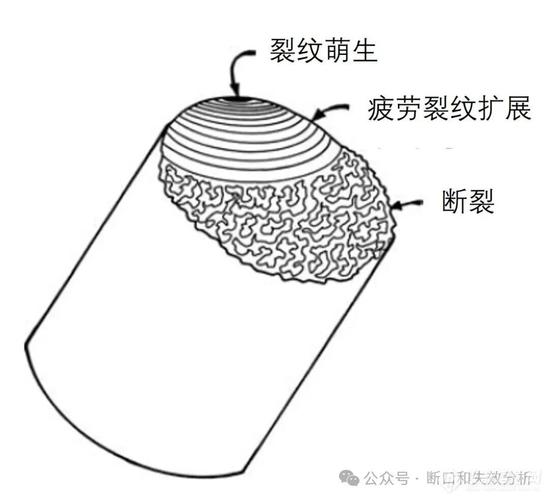

齿轮疲劳断裂宏观断口贝纹线特征

选材、制造、使用，每个环节都可能埋下隐患。现在的设备越来越精密，对材料的可靠性要求几乎到了苛刻的地步。但很多时候，我们缺的不是技术，而是那种对金属的“敬畏心”。它不是死的，在微观世界里，位错正在滑移，裂纹正在萌生，你忽视它，它就给你颜色看。❗ 最后啰嗦一句：别只盯着纸面上的力学性能。真正的杀手，往往藏在你没检验的那个项目里。

现在的趋势更离谱——增材制造金属材料，像激光选区熔化铝合金、钛合金，微观组织各向异性极强，传统的那套评价方法好多都不灵了。再比如高熵合金，多主元混搭，性能可调性大得惊人，但工业化还有很长的路。这些新东西，让金属材料这个老行当，一下子又热闹起来了。
