一套模具，几十万甚至上百万——结果还没打够预期的件数，裂了、塌了、拉毛了。老板脸色铁青，车间主任恨不得把模具钢当废铁骂。是材料不行？还是热处理不到位？其实很多时候，真相就藏在我们忽略的细节里。不是模具太娇气，而是我们对它太粗暴。对吧？

这模具钢，真的选对了吗？

我见过太多厂家，上来就问“有没有好一点的Cr12MoV”。好像Cr12MoV是万能神钢一样。确实，它淬透性好、耐磨性不错，价格也适中，但用在厚板冲裁上试试？刃口崩得你怀疑人生。当然，如果只是薄料软料，它确实够用——可一旦碰到高强度钢板或者不锈钢，就得认怂。

选材是个技术活，不是越贵越好，而是越匹配越好。比如做高精度塑料模，镜面要求高，你得上耐蚀模具钢，像M333、S136之类，抛光后能当镜子照，而且防锈。做压铸模？热作模具钢H13是经典，但有没有试过表面处理后的效果？氮化、PVD涂层——涂层一下去，寿命翻倍都有可能。不过话说回来，涂层也是双刃剑，基体没选对，涂层再牛也白搭。✅

模具钢选材对照表 冲压模具材料推荐

这里面还有个坑：好多采购图便宜，拿非标改锻料当标准料用。碳化物偏析严重，热处理一淬，裂得整整齐齐。省钱省出大麻烦。

热处理：不能说的秘密

模具热处理，绝对是玄学重灾区。真空炉、盐浴炉、深冷处理……每个环节都能出幺蛾子。而且很多时候，出了问题根本查不出来是哪一步的锅。

我亲身经历过一次：一套搓丝板，按工艺走了，回火也做了，上线一搓就崩口。查硬度，合格；看金相，也没大毛病。最后实在没辙，把残奥测了测——好家伙，残留奥氏体多了15%！原因？淬火油冷速不够。就因为厂房冬天温度低，油温没跟上……就是这么微小的事，一套模具就废了。❗

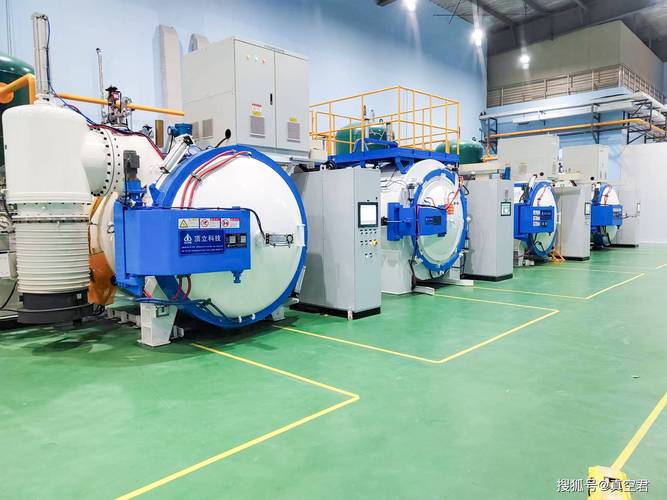

模具真空热处理炉生产现场

现在很多厂开始用深冷处理，把残留奥氏体转成马氏体，还能析出超细碳化物，耐磨性实实在在上一个台阶。尤其对精密冲模和工模具刃具，效果肉眼可见。不过深冷处理也不是万能药，前提是前面的热处理要正确，否则越深冷越糟糕。

问：模具回火后硬度偏低，能直接重新淬火吗？

答：绝对不建议。直接重淬会导致晶粒粗大，模具变脆，而且变形风险极高。正确做法是先退火或正火，重新细化晶粒，再淬火。但成本和时间会增加不少。所以，第一次热处理就要盯紧，别抱着“不行再来”的心态。💡

模具用着用着就废了？看看这些操作习惯

模具用着用着就废了？看看这些操作习惯

模具设计得再好，制造再精良，到了车间一用，可能不出半个月就伤痕累累。为什么？操作粗暴、维护缺失。

比如冲压模，操作工为了赶产量，不管三七二十一，滑块速度调到最快，冲次高得吓人。模具温度急剧升高，润滑又跟不上，粘着磨损就这么产生了。特别是拉深模，不涂润滑剂就是耍流氓。还有些人，模具导柱导套从来不加油，就那么干磨，导向精度很快丧失，然后凸模凹模一错位——报废。🔧

还有更离谱的：模具拆下来不清理，料渣、氧化皮全堆在型腔里，下次上模前也不吹一下，直接压，凹模裂纹就这么悄悄出现了。说实话，这些不是技术问题，是管理问题。

问：模具生产多少件需要做一次保养？

答：没有固定标准，得看模具类型、工件材料和工况。一般来说，冲压模每冲5000-10000次，就应该检查刃口磨损情况，必要时研磨。注塑模每班交班时都要清理分型面，10万模次左右做一次全面保养。压铸模则更频繁，因为铝液浸蚀严重，可能每几千模次就要去应力回火。关键是建立模具履历，记录每次保养和异常，数据说话。📊

数字化？模具管理的未来已来

现在稍微有点规模的企业，都在给模具装传感器、建数字档案。一套模具一个二维码，扫描就能看到它的“前世今生”：用了多少模次、修过几次、哪个部位最薄弱。有些甚至能实时监测模具温度、受力状态，预测寿命。

我参观过一家做汽车覆盖件模具的厂，他们的模具全生命周期管理系统，连每次修模的刀纹深度都记录在案，下次自动提醒是否需要换备件。乍一看投入不小，但和他们以前模具意外停机造成的损失比，简直不值一提。2024年的竞争态势下，这种精细化运营已经不是加分项，是生死线。✅

模具管理数字化 系统界面 传感器监测

当然，系统是死的，人是活的。再好的系统也架不住一线工人觉得麻烦不配合。所以推数字化必须有配套激励，否则就是个摆设。对吧？

最后啰嗦一句：模具从来不是孤立的存在。它连接着设计、加工、使用和维护，任何一个环节掉链子，都可能导致提前退休。别等到模具报废了才想起追责，那时候已经晚了。真正的省钱，是把功夫下在前面。
