上周去一个老铸造厂，还没进门，那股子焦炭混着热砂的味道就扑过来。二十年了，这气味还是一点没变。老板老周，叼着烟走过来，满手黑灰，笑骂：“你个搞自动化的，又来挑刺？” 我其实只是想看看他们新上的那套砂处理线——听说折腾了半年，总算能跑顺了。

翻砂这活儿，年轻人都跑了

铸造说到底，就是个“玩火”又“玩土”的行业。但最古老的砂型铸造，如今尴尬得很。老周说，车间里最年轻的造型工，四十二。没年轻人愿意干——又脏又累，还危险。铁水奔流，一千多度，你想想看，多吓人。可这行当离不了人。机器再牛，合箱、修型、下芯，还得靠老师傅的眼和手。《庄子》里讲“大冶铸金”，那是两千多年前的事了，现在呢？一个熟练的造型工，培养周期至少三年。三年！比不少大学专业都长。但工资呢？

说实话，我以前也觉得铸造就是“傻大黑粗”。直到有一次，为了一个薄壁铝合金壳体，我们试了重力铸造、低压铸造，次品率都居高不下。最后逼得没办法，用了消失模铸造——白模埋进干砂，直接浇注，泡沫气化，金属液填充。那批活儿，成品率飚到95%以上。我这才服了。这个工艺上世纪五十年代就发明了，但真正用好，还是近十年的事。为啥？因为模样的材料和胶合、涂料的透气性、振动紧实参数……每个环节都是坑。没有几个老师傅的血泪教训，根本摸不透。

消失模铸造白模簇组装车间实拍

精密铸造：谁说糙汉不能绣花？

精密铸造：谁说糙汉不能绣花？

很多人以为铸造的东西都是毛糙的，得留大余量机加工。那你是没见过熔模精密铸造（又叫失蜡铸造）。航空发动机的涡轮叶片，那种曲里拐弯的气冷通道，机加工根本做不出来，只能靠它。我在贵州一家精铸厂见过，他们用硅溶胶制壳，一层陶瓷浆，一层耐火砂，反复七八次！脱蜡、焙烧，最后浇注出来的叶片，表面粗糙度能到Ra3.2，直接可以用。神不神奇？但这玩意儿的成本，高得离谱。一个巴掌大的不锈钢叶轮，精铸报价能到几千块。一个小厂老板跟我吐槽：“客户一询价，就说‘你这不是金子打的吧？’” 气得他想骂人。其实懂行的都明白，精铸卖的是精度和复杂结构，省了后道加工费。✅ 尤其对于镍基合金、钛合金这些难切削的材料，精铸简直是救星。

问：熔模铸造和砂型铸造，什么时候选哪种？
答：这么说吧——如果你的零件结构简单、尺寸大、要便宜，砂型铸造是首选。汽车发动机缸体，基本都是砂型或压铸出来的。但要是复杂的、精度要求高的、小尺寸的，特别是那些内腔弯弯绕的，就得熔模铸造。还有一点，熔模铸造对合金的适应性更广，像一些高熔点的钴铬钼合金，砂型很难搞，熔模反而可以。不过，单件小批量的话，砂型成本低；熔模的模具费就吓退不少人。你看，没有绝对的优劣。

压铸：快是快了，但气孔要命啊

聊到高效率，就不得不提高压压铸。铝液、镁液在几十兆帕的压力下冲进模具，几秒钟成型，一分钟能出好几件。手机中框、笔记本外壳，全靠它。但问题也在这儿——高速充填，气体卷进去，气孔就来了。所以压铸件一般不能热处理，一加热，气孔膨胀，表面起泡，直接报废。这毛病，业内头疼了几十年。后来搞出真空压铸、半固态压铸，算是缓解了，但成本又上去了。最近几年，有种叫“超低速层流压铸”的，据说能解决厚壁件的问题。我在一个展会上看过演示，确实漂亮，但设备价格……啧。

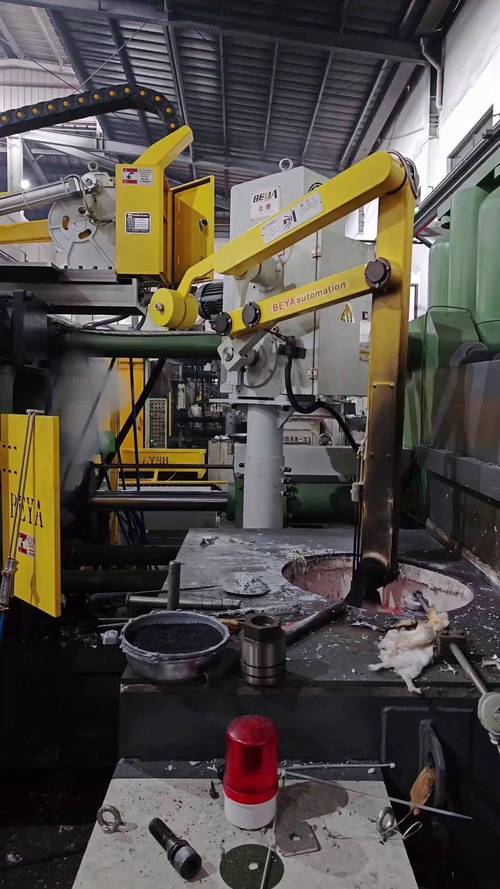

智能压铸岛机器人取件现场

问：压铸件出现气孔，有什么办法从工艺上改善？
答：我给你几个思路——首先，模具的排气系统得设计好，溢流槽、排气槽的位置和面积要合理，有时候加个真空阀能明显改善。第二，浇注温度和模具温度要控制精准，别让金属液提前凝固堵了排气。第三，慢压射速度和快压射切换点要反复试，找出最佳参数。还有脱模剂，喷多了也产气。❗这些都是血的教训积累的。现在有模流分析软件，可以先仿真，比过去拍脑袋强多了。

3D砂型打印：终于不用开木模了？

3D砂型打印：终于不用开木模了？

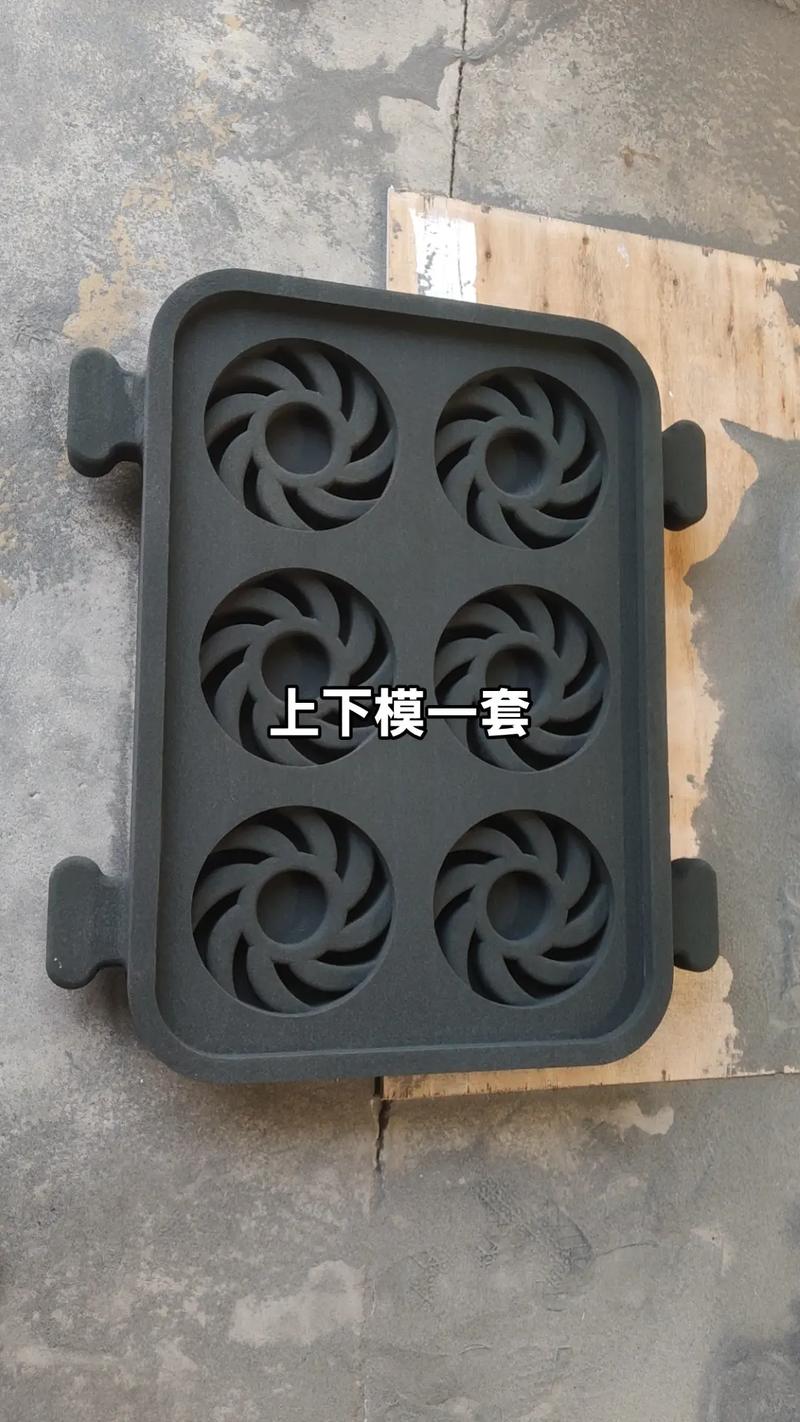

做砂型铸造，最烦的就是做模具。一套木模，动不动几万块，改个尺寸还得重新来。这两年3D砂型打印（粘结剂喷射技术）开始火起来了。直接把呋喃树脂砂和固化剂一层层喷出来，做出砂型。复杂如液压集成阀块里那些交叉孔，砂型打印轻松搞定。我们公司去年买了一台，做试制件、小批量，爽翻天。原先开模得两周，现在两天就能浇注。但也不是万能——打印速度还是慢，大型砂型得打印几十个小时；树脂砂的发气量比传统砂型大，容易产生气孔缺陷。而且成本，中小型铸件算下来，比传统木模贵。不过话说回来，对于单件、异形件，综合算上省去的模具费和时间，值！💡

铸造这行，你说它夕阳了吧？但高端的东西，越来越依赖它。航空、医疗、新能源，哪个离得开？铸造的技术也在迭代——从经验到仿真，从手工到数字化。上周又去老周那儿，他正盯着屏幕看砂处理线的数据，嘴里念叨：“温度、水分、紧实率……现在都实时显示了啊。” 我笑笑，没说话。走出车间，天色暗了，炉火的光映在他脸上。这古老的行当，还在慢慢地，艰难地，变着。
