锻造实战：那些年我们踩过的坑和偷学的巧
说实话，干锻造这行二十年，我最大的感受就是——这玩意儿太会骗人了。
外行看过去，不就是把铁烧红了敲敲打打？但真上手了才知道，每一个锤印都是钱，每一度温度都是命。
前阵子有个刚入行的小伙子跟我说，锻造嘛，大力出奇迹。我当时就乐了。要是那么简单，我们老家伙早该失业了。对不对？
今天不聊虚的，就掏心窝子说说那些车间里没人明说、但处处是坎的事儿。
你以为是烧红了就行？
错！
不同的钢号，始锻温度、终锻温度能差出一辆车的价钱。比如Cr12MoV，终锻温度必须卡在900℃以上，低了？裂纹、崩口，整块料就废了。而且废得毫无征兆——表面看着好好的，一上探伤，里面全是网。
记得08年那回，我们赶一批模具钢锻件，炉子热电偶出了点偏差，实际温度比仪表低了15度。结果呢？三十几件，全部在后续热处理时裂得像蜘蛛网。那个心痛啊……
所以我现在带徒弟，第一件事不是教抡锤，是让他们学会“看火”——不是看仪表数字，是看钢的颜色。暗红到橙黄，那微妙的变化，眼睛比传感器可靠。有时设备会骗人，但物理规律不会。
锻造车间加热炉内钢材火色判断
还有一点反常识：不是温度越高越好。过热、过烧，晶粒粗大，性能直接掉一个档次。尤其是航空航天件，对晶粒度要求变态严。有次我们给某航空厂供TC4钛合金锻件，就因为始锻温度高了20℃，对方金相检测说晶粒超标，整批退货。20℃！也就抽根烟的功夫，几百万没了。
所以啊，锻造的温度控制，玩的是心跳。
很多人一上来就问，哪种工艺好？
这话本身就有问题。
自由锻，灵活，适合单件、大件，但对师傅手艺要求极高——同样的料，老张能打出98%的锻比，新手可能连70%都不到，里面全是各向异性的隐患。模锻呢，效率高，尺寸精准，但模具投入大，只适合批量。
去年有个客户，非要拿模锻干一件三吨重的船用曲柄，说精度高。我劝他：你开模具的钱够买辆车，而且单件锻造，模具寿命根本喂不回来。最后他听了我的，改用8000吨自由锻压机，配合局部胎模，省了四十多万。不过话说回来，要是他量再大点，比如每月几百件，那我肯定推模锻——一次投入，长期收益，尺寸一致性也好得多。
大型自由锻压机锻造船用曲柄现场
其实选工艺的核心就三个字：算细账。别只看单价，得把模具分摊、废品率、后续加工量都揉进去。我们车间有张自制的Excel表，输入参数自动跳出推荐工艺，比某些软件靠谱多了——这是真正一线攒出来的经验。
突然想起来，还有一种半模锻，也叫胎模锻，小批量神器。尤其适合那些形状有点复杂但又不值得开全套模具的活儿。不过胎模寿命短，得常修常换，也算是个无底洞。
问：锻件内部总是出现裂纹，到底怎么排查？
答：唉，这个问题我听过太多次了。裂纹不外乎三种原因：材料、温度、变形。首先检查原材料有没有缩孔残余、夹杂物，尤其是大直径棒材的中心疏松——好多裂纹源头就是它。其次就是温度，过低或冷却太快都会出事。最后看变形工艺：是不是镦粗时高径比太大失稳了？是不是拔长时进给量太小只压了表面？
我的土办法：分步留样。每火次后切头切片看低倍，虽然费料，但能第一时间锁定问题环节。有一次我们就是靠这个发现是第二火加热速度太快，导致心部热应力过大，改成低温慢速预热就解决了。
问：锻造比到底取多少合适？是不是越大越好？
答：当然不是！这是个天大的误区。锻造比是保证金属流线和压实组织的关键，但盲目追求大锻造比，不但费工费时，还可能导致各向异性太大，横向性能反而下降。一般结构钢，锻比≥3就够了；重要轴类件，4-6比较理想；某些特殊高温合金，甚至要控制上限避免织构。
我见过最夸张的，有人把一个小台阶轴愣是打到锻比10，结果加工出来扭振性能根本不达标。为什么？流线太强了，阻尼特性变了。所以啊，恰到好处才是王道，多一分则过。
问多了都是泪。这些坑，没亲身摔过根本不知道多疼。
说真的，这几年传感器和模拟软件确实让我们省了不少心。以前试模全凭经验，现在有限元分析先跑一遍，应变、温度场一目了然。但我也得吐槽——
软件不是万能的！
上个月，一个模拟结果完美的曲轴锻模，上了压机就打脸。怎么回事？模拟没考虑实际润滑条件波动！边界摩擦系数设得太理想，实际脱模力大得差点把顶杆干折了。
所以现在我们搞了个折中：模拟定方向，现场调参，试模必跟。哪个参数敏感，就重点监控哪个。比如铝合金锻件，模具温度比什么都重要，我们就装了一套红外热像仪实时报警。
锻造模具温度红外热成像监测
还有自动化的浪潮。机器人上料、自动喷淋、在线检测……但实话说，完全无人化还早着呢。尤其一些复杂异形件，最后还是要靠老师傅的手感微调。就像炒菜，火候、翻锅，机器哪能全替代？
铸造或许能批量，但锻造的灵魂，是那千分之一毫米的金属流动。
——扯远了。总之，干这行，敬畏技术，但别迷信技术。好锻件，从来都是人和机器共同逼出来的。
外行看过去，不就是把铁烧红了敲敲打打？但真上手了才知道，每一个锤印都是钱，每一度温度都是命。
前阵子有个刚入行的小伙子跟我说，锻造嘛，大力出奇迹。我当时就乐了。要是那么简单，我们老家伙早该失业了。对不对？
今天不聊虚的，就掏心窝子说说那些车间里没人明说、但处处是坎的事儿。
温度！温度！——差之毫厘，谬以千里
你以为是烧红了就行？
错！
不同的钢号，始锻温度、终锻温度能差出一辆车的价钱。比如Cr12MoV，终锻温度必须卡在900℃以上，低了？裂纹、崩口，整块料就废了。而且废得毫无征兆——表面看着好好的，一上探伤，里面全是网。
记得08年那回，我们赶一批模具钢锻件，炉子热电偶出了点偏差，实际温度比仪表低了15度。结果呢？三十几件，全部在后续热处理时裂得像蜘蛛网。那个心痛啊……
所以我现在带徒弟，第一件事不是教抡锤，是让他们学会“看火”——不是看仪表数字，是看钢的颜色。暗红到橙黄，那微妙的变化，眼睛比传感器可靠。有时设备会骗人，但物理规律不会。
锻造车间加热炉内钢材火色判断
还有一点反常识：不是温度越高越好。过热、过烧，晶粒粗大，性能直接掉一个档次。尤其是航空航天件，对晶粒度要求变态严。有次我们给某航空厂供TC4钛合金锻件，就因为始锻温度高了20℃，对方金相检测说晶粒超标，整批退货。20℃！也就抽根烟的功夫，几百万没了。
所以啊，锻造的温度控制，玩的是心跳。
自由锻 vs 模锻：选错就是给自己挖坑
很多人一上来就问，哪种工艺好？
这话本身就有问题。
自由锻，灵活，适合单件、大件，但对师傅手艺要求极高——同样的料，老张能打出98%的锻比，新手可能连70%都不到，里面全是各向异性的隐患。模锻呢，效率高，尺寸精准，但模具投入大，只适合批量。
去年有个客户，非要拿模锻干一件三吨重的船用曲柄，说精度高。我劝他：你开模具的钱够买辆车，而且单件锻造，模具寿命根本喂不回来。最后他听了我的，改用8000吨自由锻压机，配合局部胎模，省了四十多万。不过话说回来，要是他量再大点，比如每月几百件，那我肯定推模锻——一次投入，长期收益，尺寸一致性也好得多。
大型自由锻压机锻造船用曲柄现场
其实选工艺的核心就三个字：算细账。别只看单价，得把模具分摊、废品率、后续加工量都揉进去。我们车间有张自制的Excel表，输入参数自动跳出推荐工艺，比某些软件靠谱多了——这是真正一线攒出来的经验。
突然想起来，还有一种半模锻，也叫胎模锻，小批量神器。尤其适合那些形状有点复杂但又不值得开全套模具的活儿。不过胎模寿命短，得常修常换，也算是个无底洞。
QA：你可能最想知道的几个真相
问：锻件内部总是出现裂纹，到底怎么排查？
答：唉，这个问题我听过太多次了。裂纹不外乎三种原因：材料、温度、变形。首先检查原材料有没有缩孔残余、夹杂物，尤其是大直径棒材的中心疏松——好多裂纹源头就是它。其次就是温度，过低或冷却太快都会出事。最后看变形工艺：是不是镦粗时高径比太大失稳了？是不是拔长时进给量太小只压了表面？
我的土办法：分步留样。每火次后切头切片看低倍，虽然费料，但能第一时间锁定问题环节。有一次我们就是靠这个发现是第二火加热速度太快，导致心部热应力过大，改成低温慢速预热就解决了。
问：锻造比到底取多少合适？是不是越大越好？
答：当然不是！这是个天大的误区。锻造比是保证金属流线和压实组织的关键，但盲目追求大锻造比，不但费工费时，还可能导致各向异性太大，横向性能反而下降。一般结构钢，锻比≥3就够了；重要轴类件，4-6比较理想；某些特殊高温合金，甚至要控制上限避免织构。
我见过最夸张的，有人把一个小台阶轴愣是打到锻比10，结果加工出来扭振性能根本不达标。为什么？流线太强了，阻尼特性变了。所以啊，恰到好处才是王道，多一分则过。
问多了都是泪。这些坑，没亲身摔过根本不知道多疼。
现在的新花样：数字化锻造？
说真的，这几年传感器和模拟软件确实让我们省了不少心。以前试模全凭经验，现在有限元分析先跑一遍，应变、温度场一目了然。但我也得吐槽——
软件不是万能的！
上个月，一个模拟结果完美的曲轴锻模，上了压机就打脸。怎么回事？模拟没考虑实际润滑条件波动！边界摩擦系数设得太理想，实际脱模力大得差点把顶杆干折了。
所以现在我们搞了个折中：模拟定方向，现场调参，试模必跟。哪个参数敏感，就重点监控哪个。比如铝合金锻件，模具温度比什么都重要，我们就装了一套红外热像仪实时报警。

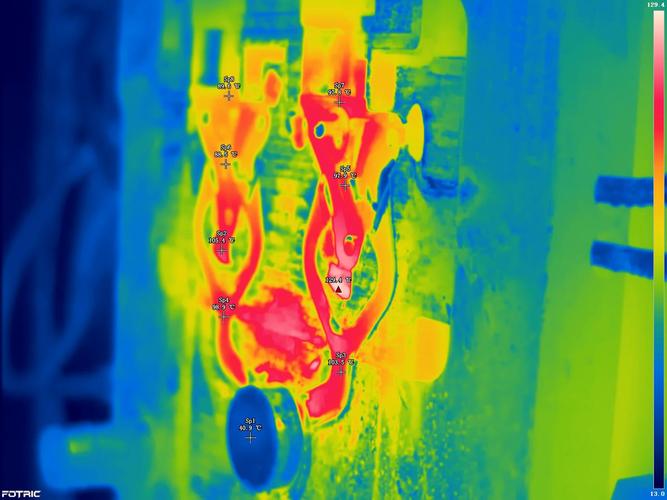

锻造模具温度红外热成像监测
还有自动化的浪潮。机器人上料、自动喷淋、在线检测……但实话说，完全无人化还早着呢。尤其一些复杂异形件，最后还是要靠老师傅的手感微调。就像炒菜，火候、翻锅，机器哪能全替代？
铸造或许能批量，但锻造的灵魂，是那千分之一毫米的金属流动。
——扯远了。总之，干这行，敬畏技术，但别迷信技术。好锻件，从来都是人和机器共同逼出来的。
