上个月，一个做铝型材的朋友打电话来，声音里全是火气——新开的一套热挤压模具，才跑了2000支不到，就裂了。又得停机换模。最窝火的是，这已经是今年第三次了。我听完没吭声，因为这不是第一个为这事儿头疼的人了。说实话，挤压这行当，看着门槛不高，真干起来全是细节。你哪个点没照顾好，它立马用废品、停机、罚款来回应。没得商量。

热挤压模具开裂截面特写

模具：省小钱吃大亏的典型

很多人算模具成本，只盯着采购价。那玩意儿能省几个子儿？一套H13模具，便宜的可能只要三百块一公斤，贵的上千。但你是拿来跑6063铝合金，还是跑7075高强度合金？挤压比选多大？前室高度留多少？焊合室形状搞对了吗？——这些才是成本大头。我见过最离谱的，为了省模具费，把挤压比做到80以上的，挤得那叫一个费劲，机器震得跟拖拉机一样，最后模具弹性变形把工作带都压塌了，出来的型材扭成麻花。修模师傅当场骂街。

问：都说模具寿命靠氮化，为什么我做了氮化还是短命？

答：氮化不是万能药。你仔细瞅过氮化层的白亮层厚度吗？过厚了，一上机就脆性剥落，反而加速磨损。而且要看你挤什么料。铝棒加热不均匀，局部过烧，那硬质点像刀子一样划模具，氮化层扛不住。❗ 还有，模具预热搞没搞？冷模上机，那温差应力直接就给它激出微裂纹。下次试试阶梯预热，别懒。

温控抓不对，一切努力都白费

挤出温度、铝棒温度、模具温度、出料口温度……这几个数字，记在墙上。但真干起来，多少车间拿测温仪随便怼一下了事？我还见过用眼睛看颜色的“老法师”——不是不行，问题是阳光底下、阴天、晚上，颜色能一样吗？现在都有红外线多点测温和闭环温控系统了，钱不贵，就是不肯装。结果呢？挤着挤着，温度漂了，晶粒粗大，表面起皮，型材强度天上地下。

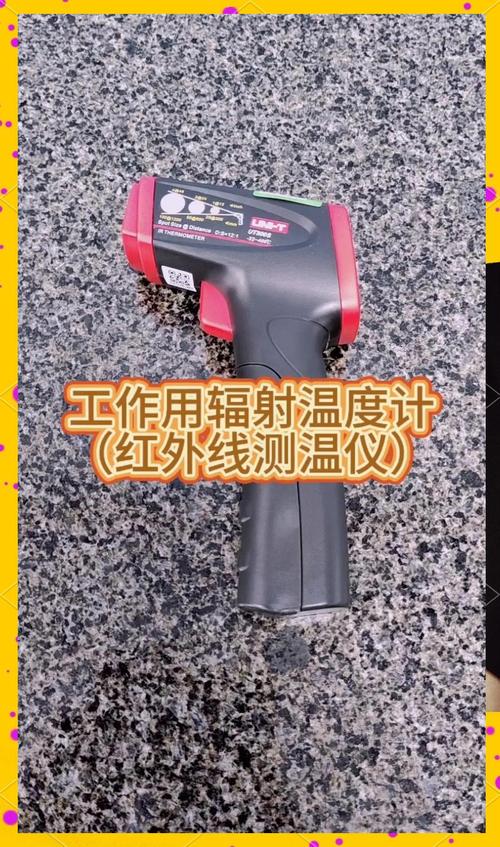

挤压车间红外测温仪监测铝棒温度

💡 一个反常识的点：挤薄壁型材，不是温度越高越好。温度高了流动性好？没错，但氧化严重，模具粘铝，表面质量反而下降。适当降个20度，加点挤压速度，反而更漂亮。这就是经验与数据的博弈。

问：为什么我总遇到缩尾？废品率下不去，老板天天骂。

答：缩尾，说白了就是坯料表皮脏物流进去了。你切压余了吗？留了多少？压余厚度不够，表皮刚好被拉进制品，那就是缩尾。还有，铝棒端面切平了没？锯切速度太快产生厚毛刺，一挤全带进去。另外，挤压筒和挤压垫间隙大了，皮料回流，也能导致缩尾。你上回换挤压垫是什么时候？记不清了吧。

润滑这件事，被低估得太严重

干挤压的人，有时候把润滑当副业。心说抹点石墨油不就行了。石墨确实能减摩，可残留物呢？你挤的是工业铝型材还好，要是汽车用精密挤压件，像门槛梁、保险杠横梁，表面要求极高，石墨留下黑斑，后面怎么处理？喷砂都喷不掉，最后报废。现在很多厂开始用无石墨润滑剂，或者特殊氮化硼涂层，效果甩石墨几条街，就是贵——不过算算返工和废品损失，哪个贵？

哦对了，润滑不止模具表面。挤压筒内壁润滑你考虑过吗？筒壁摩擦系数高，挤压力直线上升，最后全耗在无用功上，还加速垫片磨损。老外有句糙话：润滑是挤压的隐形心脏。话粗理不粗。

有时候我真觉得，挤压这行当，得有一颗做实验的心。上次去一家厂，他们搞七系铝的复杂空心型材，模具做了十几版，就是过不了。后来把焊合室改成多级渐变结构，压力分配瞬间合理，焊合质量直接达标。你说这算什么？就是试出来的。现在有个好东西：挤压过程数值模拟，像 Deform、HyperXtrude，能把金属流动看得一清二楚。很多人觉得软件是玄学，不，它省的是试验模具的钱，是时间，是命啊。

挤压过程计算机模拟金属流动矢量图

还有一点，挤压淬火。在线淬火，水冷、风冷、喷雾，必须根据型材壁厚和合金种类精确控制冷却速率。我见过把6061当成6063一通猛水冷的，结果淬火应力过大，时效后变形，整批料切了重挤。有些错误，犯一次就够你记一辈子。

不兜圈子了。挤压这事儿，没秘籍，就是把每一个变量控制住。模具、温度、速度、润滑、模拟，缺一环，都得在别处偿还。那些干得好的厂子，车间不一定新，但数据记录一定细，工艺纪律一定严。所以，别去听大师吹牛，回车间，把测温枪校准一下，把模具预热记录翻出来，比啥都强。
