扫描前夜：一个老技师的倔强

凌晨三点，我还在朋友圈吐槽：又一批进口设备的关键齿轮打坏了，原厂件报价够买辆车。 你知道那种绝望吗？ 就是那种，你手里攥着个铁疙瘩，知道它价值不菲，但图纸？想都别想。 这时候逆向工程不是选修课，是救命稻草。 说实话，我第一次正经接触逆向，是在一家快倒闭的冲压厂。 老板从德国淘来一台二手精冲机，用了没半年，一个异形凸轮裂了。 没有备件，没有二维图，连那家德国公司都黄了。 车间老师傅姓赵，五十多岁，戴着老花镜，用卡尺和轮廓仪在零件上比划了两天，最后叹了口气——“这曲面，手工测绘根本不可能。” 然后他掏出手机，给我看了个视频：一个人拿着“吹风机”对着东西绕圈，电脑上就蹦出三维模型。 那是我第一次听说手持激光扫描仪。 老旧进口设备关键齿轮零件实物特写

点云，云雾里的真相

你以为扫描完就直接出CAD？ 天真。 第一次看到原始点云数据，我差点以为显卡崩了——屏幕上密密麻麻的红蓝小点，跟坏掉的星空屏保似的。 但这就是机器的眼睛。 一个点，又一个点，几百万个点拼出物体的皮囊，精度能到0.02毫米以内。 不过话说回来，点云不是模型，它只是一堆坐标。 你没法把它直接塞进CNC，更不能发给加工厂。 这中间，掉坑无数。 标定不好，数据就废。 环境光太强，反光面太多，都得喷显像剂——车间里那些亮晶晶的金属件，不喷就跟照镜子一样，扫描仪根本抓不住形状。 还有拼接，多角度扫描后的点云要对齐，软件说“自动拼接”，但谁信谁傻。 我经常为了一个特征点，手动删掉几万个噪点，眼睛都快瞎了。 好不容易得到个像样的网格，结果发现薄壁处全是空洞，补洞补到崩溃。 别跟我提一键生成，工业零件不是艺术品，差0.1毫米，装不上就是废铁。 问：扫描精度到底能到多少？ 答：这得看设备，看人，看环境。 工业级结构光扫描仪，比如蔡司或GOM的，单幅精度标称0.005毫米，但拼合后整体精度可能掉到±0.02毫米。 手持激光的那种，方便，一台二十来万，但精度也就0.03毫米/米，而且手别抖，走位要稳，跟玩摄影一样。 最坑的是什么？ 宣传册上的数据都是实验室里测的。 实际车间里，有振动，有灰尘，工件表面反光率七七八八，精度打个八折都是运气。 所以，别信广告，信实测报告。 工业级蓝光三维扫描仪扫描汽车发动机缸体过程

从三角面片到可用模型：这步，最考验功力

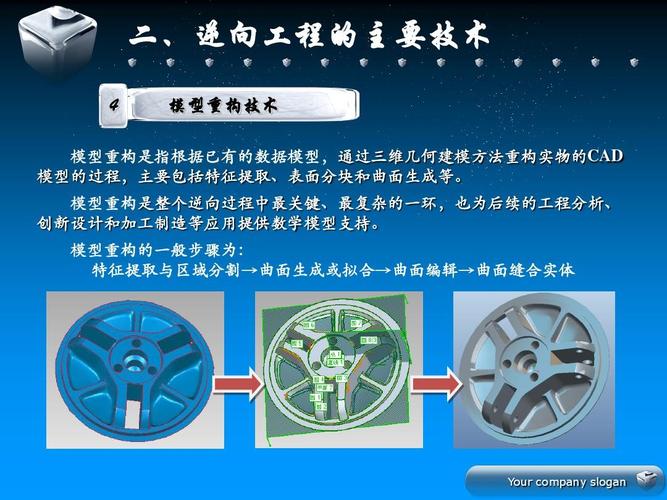

拿到网格数据，只是万里长征第一步。 真正的逆向，是从“皮囊”里挖出骨骼，也就是重建CAD实体。 这一步，软件能帮忙，但永远替代不了人脑。 我常用的是Design X，它能把三角面片自动拟合为曲面特征，平面、圆柱、球体……准确率高的时候真爽，点几下就出来了。 但一到自由曲面，软件就开始抽风——自动生成的NURBS曲面，曲率乱飞，光顺性一塌糊涂，甚至局部凹进去一块，跟被陨石砸过似的。 这时候你必须手动划分区域，提取特征线，重新构面。 就像给一个浑身长刺的人穿西装，每一块都得贴身剪裁。 一个复杂的阀体，我通常要花两天时间，一半时间在骂软件，一半时间在享受那种用控制点“雕琢”曲面的快感。 有一次，给一个汽车进气管做逆向，上面的筋条和曲面过渡极复杂，软件自动生成的模型，边界错位0.5毫米。 最后我把它分成三十几个区域，逐个做成曲面，再缝合、加厚。 交文件给模具厂时，对方工程师发了个表情包：“这模型，绝对是手搓的。” 我回复了一个捂脸笑。 对，就是手搓的，但精度比自动的高两个数量级。 问：逆向工程就是山寨吗？有没有正规用途？ 答：一说到逆向，很多人脑子里就蹦出“抄数”、“山寨”。 没错，早期逆向确实被这么用——买个产品扫描，改改细节，避开专利，贴上自己标。 但现在，应用范围早跳出了那个小圈子。 比如，文物修复，用扫描数据补全缺损；医疗领域，根据患者骨骼扫描定制植入物；再比如，工厂里大量老设备，备件供应断了，逆向是唯一出路。 还有正向设计的一款产品，需要跟已有壳体配合，你必须先精确获取壳体的外形，再去设计内部结构——这不叫抄，这叫继承。 所以，逆向本质是一种获取实物数字模型的手段，至于用这模型去做什么，是复制还是创新，取决于人，不取决于技术。

数据不止于复制：检验与进化

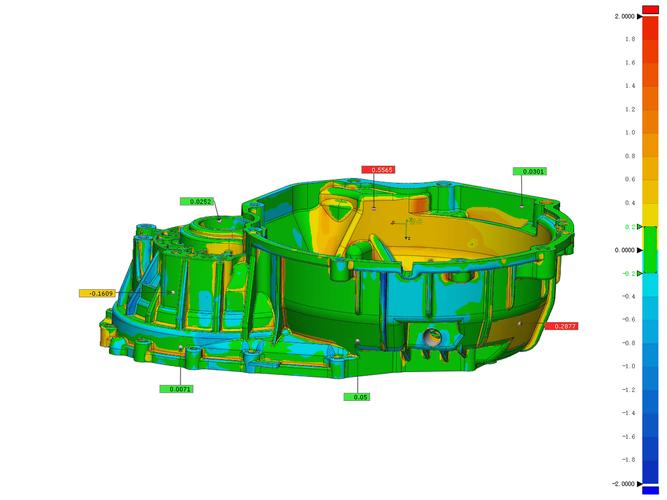

逆向输出的CAD模型，还有另一条腿：质量检测。 把扫描得到的三维数据跟原始CAD对齐，生成偏差色谱图，哪里凸了，哪里凹了，一目了然。 我曾经拿它检测一批外协的铸件，结果发现供应商私自修了模具，导致安装面低了0.3毫米。 没有扫描比对，这锅就得我们背。 现在，很多工厂已经把逆向扫描作为进料检验的标准环节，特别是关键配合面。 更快，更全面，三坐标测几个点，扫描可是几百万个点啊。 去年开始，自动化逆向检测也在普及。 机械臂夹着扫描仪，工件在转台上旋转，几分钟自动出报告。 大疆的无人机结构件，几十个检测点，过去要半天，现在十分钟搞定。 这就是现成的实践。 工程师使用逆向工程软件进行曲面重构与偏差分析 最后，说点题外话。 我经常被问：逆向工程会被AI取代吗？ 目前的答案是，局部可以，整体没戏。 AI能识别简单特征，自动重建，但遇到复杂曲面，或者残缺数据，还是得靠人的经验和直觉。 毕竟，模型最终是要被制造出来的，一个倒角的选择，可能影响应力分布，这背后的工程判断，代码还学不会。 赵师傅后来转行搞扫描了，他说了一句话特经典：“以前用手摸出来的经7验，现在得用眼睛在屏幕上‘摸’了。” 然后，新齿轮装上机器，轰鸣声响起那一刻…… 你还真别说，逆向工程这事儿，有点上瘾。
