一块指甲盖大小的硅片，塞进了上百亿个晶体管，这事儿放30年前——不，10年前都得让人惊掉下巴。我第一次拆开坏掉的手机，看到里面那块小小的黑色方块，周围细密的引脚像蜈蚣腿，才真切意识到：这玩意儿，集成电路，已经精密到变态的程度。

集成电路晶圆制造光刻工艺

其实原料就是沙子，二氧化硅，地球上最不缺的东西。但怎么把沙子变成比黄金还贵的芯片？这里面每一步都走钢丝。提纯到99.9999999%？不，小数点后面9个9只是起步价。然后拉成单晶硅棒，切片，抛光……那表面得比镜子还平，原子级别的平。说实话，光想想就觉得头疼。

光刻——在针尖上雕花

集成电路的灵魂工艺，光刻。ASML的EUV光刻机，一台卖到几亿美元，还得排队，有钱都不一定抢得到。它用极紫外光，波长13.5纳米，在晶圆上画电路图。什么概念？相当于从北京打到上海的一个高尔夫球洞……不，更离谱。有人在讨论室里拍桌子：咱们什么时候能有自己的EUV？ 我知道这急不来，但每次看到新闻里卡脖子的消息，胸口就堵得慌。

问：光刻机为什么这么难造？
答：光源、镜头、工件台，三大件个个都是鬼门关。比如镜头，用的是蔡司的反射镜，表面起伏不能超过一个原子大小，镀膜层数上百，工艺保密。光源呢？用激光轰击锡滴产生等离子体，每秒五万次，控制精度跟用狙击枪打蚊子似的。供应链又长又杂，缺一环就玩不转。说到底，这是整个人类工业的皇冠，咱们得一步步啃。

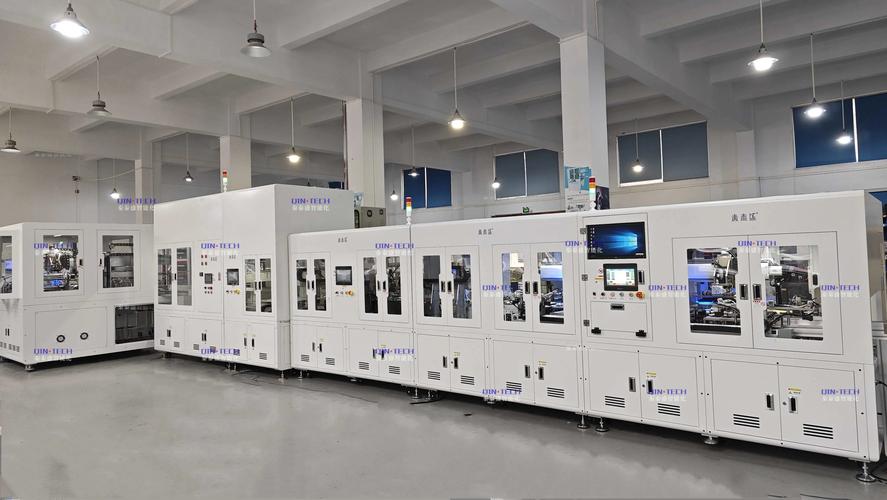

先进封装产线自动化设备

设计——代码堆出的城市

设计——代码堆出的城市

EDA软件，芯片设计的命门。数字工程师们用Verilog、VHDL写逻辑，像码农，又不像——一行代码最后对应的是物理上的晶体管和连线。Clock tree、布线拥塞、时序收敛……这些东西能让一个30岁的小伙子白头。前几天跟一个做GPU架构的朋友喝酒，他吐槽：一颗芯片从RTL到GDSII，仿真跑一遍得几天，debug起来恨不得把显示器砸了。可一旦流片回来点亮，那种爽感，又什么都值了。

问：对刚入行的IC设计新人，有什么血泪建议？
答：别光盯着课本上的CMOS电路，多跑跑Lab。我第一次画版图，DRC报错几千个，差点怀疑人生。还有，千万学好脚本，Perl、Python、Tcl，能自动化就别手搓。流片太贵了，一个MPW shuttle几万美金，老板盯着你，压力山大。不过踩坑多了，直觉就养出来了——哪个模块功耗会爆，哪个地方容易闩锁，慢慢就有数了。

封装——不止是外壳

封装——不止是外壳

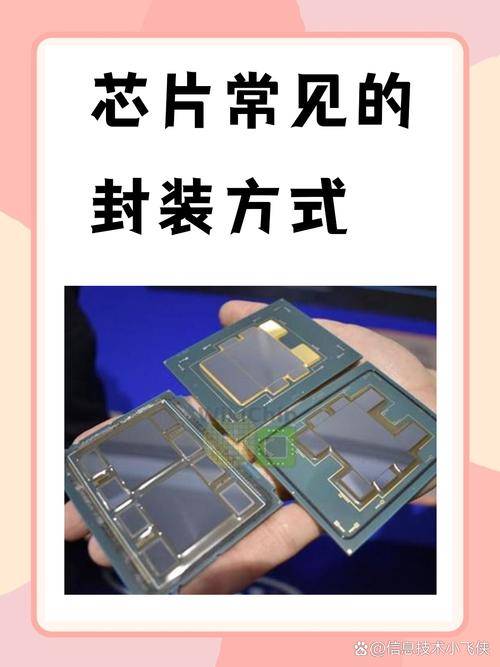

以前觉得封装就是给芯片穿个衣服，保护一下。现在？太天真了。先进封装：Chiplet、异构集成、TSV、2.5D/3D……直接把好几颗裸片堆在一起互联，搞出系统级封装（SiP）。台积电的CoWoS，英特尔的EMIB，玩得那叫一个花。这让摩尔定律又续了一命，晶圆厂笑得合不拢嘴。不过散热问题头大，几片芯片叠起来，功率密度跟电熨斗似的，散热搞不定，性能白搭。

我特想强调一点——集成电路产业没有孤岛。设计、制造、封测、材料、设备，缺一不可。去年全球缺芯那会儿，一颗几毛钱的电源管理芯片能卡死几万辆车下线。这个链条既脆弱又坚韧，跟蜘蛛网一样。✅

说来讽刺，数字电路我们追得辛苦，可模拟芯片——比如ADC、电源管理——反而依赖老法师的经验，工艺节点不先进，但难在know-how。很多欧洲日本公司死磕模拟，活得很滋润。💡这是个思路。

脑子里突然蹦出个场景：台积电3nm良率爬坡那阵子，业内传得沸沸扬扬。有人说苹果A17翻车，有人说实际能效比很牛。工程师们私下交流，没一个敢打包票，因为参数再漂亮，上机一测原型，毛病全出来了。这种又期待又忐忑的煎熬，贯穿整个研发量产过程。

最后提一嘴材料。光刻胶，日本企业捏着命门；高纯化学品，德国默克、巴斯夫深耕多年。咱们在光刻胶领域也有了突破，比如南大光电的ArF光刻胶，但大规模量产和验证仍需死磕。以前参观过一家国产电子气体工厂，车间洁净度要求变态，人进去要穿得像宇航员，连呼吸都小心翼翼。那一刻我明白，所谓“工业粮食”不是吹的。

集成电路这行当，越懂越敬畏。每一颗运转的芯片，凝结了多少物理学家、化学家、工程师的心血。从一粒沙到一个智慧星球，这故事还没完，接下来的章节谁来写？反正我知道，坐在办公室写PPT肯定写不出来。❗
