快恢复二极管简称FRD快恢复二极管是从功能角度的叫法整流二极管是从用处角度的叫法二者均有正向导通、反向截止的特点

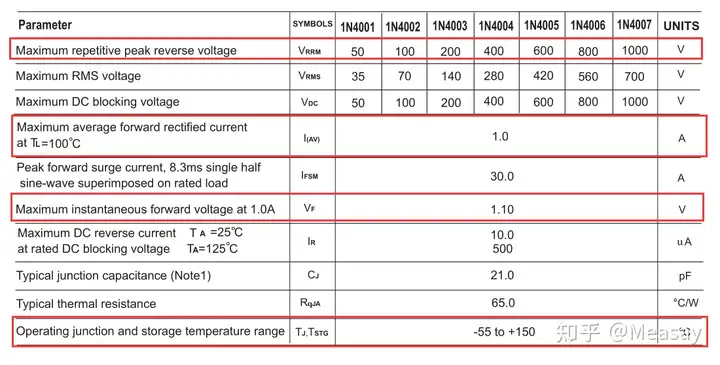

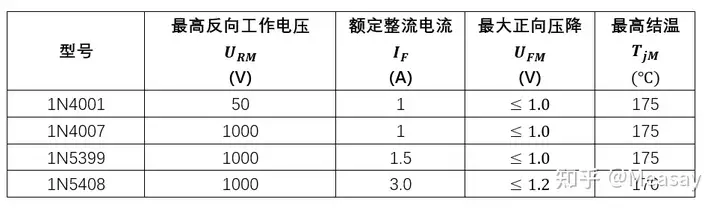

常见塑封硅整流管的技术指标
IN4007

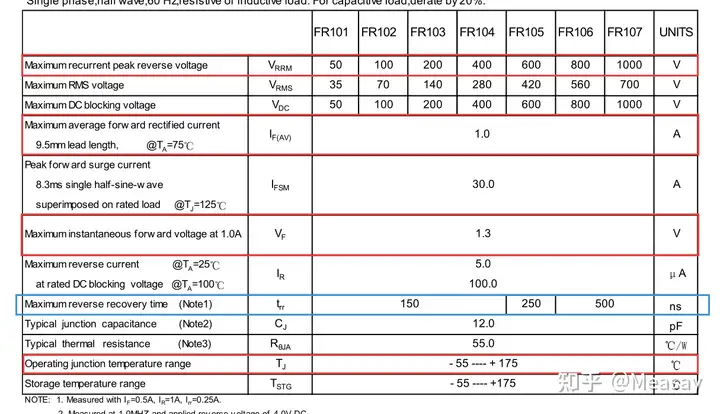

为标准恢复整流二极管反向恢复时间是1000ns以上。常见快恢复二极管的技术指标
比普通整流管多出一个反向恢复时间 trrt_{rr}
快恢复二极管的特点？
它的反向恢复时间 trrt_{rr} 比普通二极管的恢复时间短，这是其他系列二极管所爱莫能助无法比拟的。快恢复二极管的恢复时间大约在几百纳秒以下同时快恢复二极管的正向压降较低，这样它的峰值电压就被提供了很多，一般可以达到几千伏。具有开关二极管的特性，封装工艺使得快恢复二极管的体积小快恢复二极管用在频率较高的电路上，普通的整流二极管用在频率较低（50Hz）的电路中。快恢复二极管主要用在高频大电流整流或续流中为什么整流桥中会使用快恢复二极管？
为了降低500kHz以下的传导噪声，有时会用两只普通硅整流二极管（例如1N4007）和两只快恢复二极管（例如：FR106）组成整流桥。
FR106的反向恢复时间 trrt_{rr}\ ≈ 500ns
trrt_{rr} 越小的快速恢复二极管的工作频率越高。
快恢复二极管也有用于整流的情况，就是在开关电源次级整流部分。由于频率较高，只能使用快恢复二极管整流，否则由于二极管损耗太大会造成电源整体效率降低，严重时会烧毁二极管。
如何用万用表检测快恢复二极管的好坏？
将万用表拨至于Rx1k档位，测量它的好坏与普通二极管基本一样
好：
快恢复二极管的正向电阻值只有几欧姆，这是与普通二极管的最大的区别但是它的反向电阻值则为无穷大损坏：
如果测量它时均为零欧姆或者都是无穷大，则说明此快恢复二极管已经损坏了。免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
