变频器的工作原理

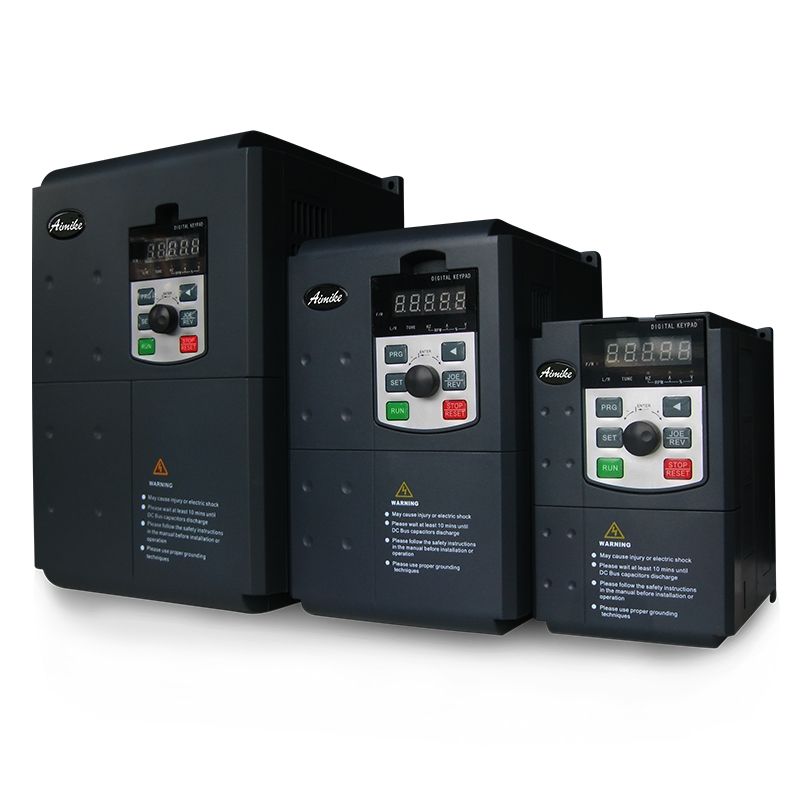

变频器，英文名为Variable-frequency Drive（简称VFD），是应用变频技术与微电子技术的原理，通过改变电机工作电源频率的方式来控制交流电动机的电力控制设备。它使用的电源分为交流电源和直流电源，其中一般的直流电源大多是由交流电源通过变压器变压，整流滤波后得到的。

变频器的基本结构

变频器主要由主电路和控制电路两大部分组成。

1. ‌主电路‌：
   • ‌整流器‌：将三相交流电整流成直流电。
   • ‌中间直流环节‌：利用其储能元件（如大电容或大电感）缓冲直流环节与电动机之间的无功功率交换。
   • ‌逆变器‌：利用功率器件，有规律地控制其中主开关的通断，将直流电转换成频率、电压均可控制的交流电，以供给电动机。
2. ‌控制电路‌：
   • 完成对整流器的电压控制。
   • 对逆变器的开关进行控制。
   • 通过外部接口电路交换控制信息。
   • 实现保护功能，确保变频器的安全运行。

变频器的工作原理

变频器的工作原理主要基于交-直-交变频方式，即先把工频交流电源通过整流器转换成直流电源，然后再将直流电源转换成频率、电压均可控制的交流电源以供给电动机。这一过程涉及多个关键步骤和技术，包括整流、滤波、逆变、PWM控制等。

1. ‌整流‌：将交流电转换为直流电，通常使用二极管不可控整流器或可控整流器。
2. ‌滤波‌：对整流后的直流电进行平滑处理，以减少电压波动。
3. ‌逆变‌：将直流电转换为频率和电压可调的交流电，这是变频器的核心部分。
4. ‌PWM控制‌：脉宽调制技术，用于调节逆变器的输出电压和频率，以实现对电动机的精确控制。

变频器的应用

变频器广泛应用于各个领域和行业，以实现对电机的调速和控制。以下是一些常见的应用领域：

1. ‌工业自动化‌：用于控制电机的转速和输出功率，实现生产线的自动化和优化。
2. ‌HVAC系统‌：用于控制风机和水泵的转速，以实现节能和精确的温度控制。
3. ‌输电和配电系统‌：用于控制电动机的起动和调速，以实现电力的稳定供应和高效运行。
4. ‌电梯和升降设备‌：用于实现电梯、升降机等电动升降设备的平稳运行和精确的楼层控制。
5. ‌汽车工业‌：广泛用于汽车制造业，控制生产线上的机械设备和装配线的运行。

此外，变频器还应用于农业灌溉、船舶、飞机、石油和天然气行业、水处理等领域，以及其他各种机械和设备中，用于控制和调节电动机的运行。

变频器的优势

使用变频器可以带来多方面的优势，包括：

1. ‌节能‌：通过调整电机的运行频率和电压，实现能效的最大化，降低能耗。
2. ‌提高产品质量‌：精确的电机控制有助于提升生产过程的稳定性和产品的精度。
3. ‌提高劳动生产率‌：自动化和精确的控制可以加快生产速度，提高生产效率。
4. ‌延长设备寿命‌：通过减少电机的启动冲击和运行过程中的磨损，延长设备的使用寿命。

变频器作为一种先进的电力控制设备，在现代工业生产和生活中发挥着越来越重要的作用。其原理基于变频技术与微电子技术的结合，通过改变电机工作电源的频率来实现对电动机的精确控制。随着技术的不断发展，变频器将在更多领域得到应用和推广。
