短路与断路的区别及影响

在电路设计中，短路和断路是两种常见的电路故障，它们对电路的运行状态和性能有着截然不同的影响。

定义

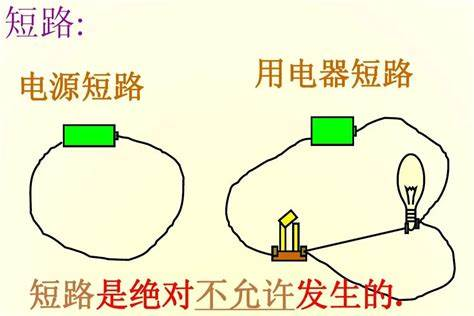

1. ‌短路‌：
   • 短路是指电路中两个不应该直接相连的点被意外连接，导致电流绕过原本的路径直接流过短路部分。这通常是由于绝缘损坏、线路老化、过电压或人为错误等原因造成的。
   • 短路时，电流不经过负载而直接构成回路，电源提供的电流将急剧增大，可能远超正常通路时的电流。
2. ‌断路‌：
   • 断路是指电路中某一部分断开，导致电流无法流通的现象。这可能是由于电路没有闭合开关、导线没有连接好、用电器烧坏或没安装好等原因造成的。
   • 断路时，电路处于开路状态，电气设备无法正常运行，电流为零。

电流情况

1. ‌短路‌：
   • 短路时，由于电路中两点直接相连，电阻急剧减小。根据欧姆定律（I=V/R），在电压不变的情况下，电流会急剧增大。
   • 这种大电流可能远超电路和设备的承受能力，导致严重的后果。
2. ‌断路‌：
   • 断路时，由于电路中断，电流无法形成闭合回路，因此电流为零。
   • 这意味着电路中的用电器无法获得电源提供的电流，从而无法正常工作。

电路表现

1. ‌短路‌：
   • 短路时，电路中的用电器可能无法正常工作，因为电流没有按照设计的路径流过用电器。
   • 同时，电路中有很大的电流通过，可能会烧毁电源或电路中的其他元件，如保险丝熔断、设备损坏等。
   • 短路还可能引发火灾等严重后果，因为大电流会产生大量热量，损坏设备并可能引燃可燃物。
2. ‌断路‌：
   • 断路时，电路中的用电器完全无法工作，因为电路没有闭合，电流无法流通。
   • 断路通常不会对电路和用电器造成直接损害，但会导致用电器无法正常运行或工作。

危害程度

1. ‌短路‌：
   • 短路的危害程度通常较高，因为它可能导致电路中的设备损坏、电源烧毁甚至引发火灾等严重后果。
   • 短路时的大电流和高温是主要的危害因素，需要迅速采取措施切断电源或进行其他保护操作。
2. ‌断路‌：
   • 断路的危害程度相对较低，它通常只会导致用电器无法工作，而不会对电路或设备造成直接损害。
   • 然而，断路也可能导致设备停机或生产中断等间接损失，因此也需要及时排查和修复。

短路和断路是电路设计中常见的两种故障类型，它们对电路的运行状态和性能有着截然不同的影响。短路通常由于绝缘损坏、线路老化等原因导致电流急剧增大，可能烧毁电源或设备并引发火灾等严重后果；而断路则是由于电路断开导致电流无法流通，用电器无法正常工作。了解短路和断路的区别及影响，对于保障电路的安全稳定运行具有重要意义。在实际应用中，应加强对电路的检查和维护，及时发现并排除短路和断路等故障隐患。
