你或许觉得齿轮就是个带齿的铁轮子。说实话，我入行前也这么想。直到我亲眼看着一个价值三十万的磨齿机因为0.002毫米的误差把整批齿轮干废——那感觉，比丢钱还难受。

齿轮这玩意儿，说简单也简单，说复杂……它能让你怀疑人生。就一个模数和齿形，多少工程师折腾一辈子也未必玩得转。

高精度齿轮磨削加工火花飞溅

精度：小数点后三位才是战场

设计图上标个精度等级，比如ISO 5级，看着不起眼。但真干起来，从毛坯锻造到热处理，每一步都在跟变形较劲。尤其是渗碳淬火之后，齿轮就像进了变形计——出来全走样。

怎么办？留余量呗。可留多少余量是个玄学。留少了，磨不出来；留多了，磨削时间太长，成本爆炸。而且——最头疼的是——渗碳层深度不均匀，你磨的时候还得防着把硬化层给磨没了。没了硬化层，齿轮就废了。

这时候热处理工艺的控制就显出高低了。好的热处理厂，能把变形控制在惊人范围，省你不少心。但这样的厂，不便宜。唉，一分钱一分货。

噪音：不是润滑就能搞定

客户最直接的投诉：齿轮箱太吵。嗡嗡嗡，像开拖拉机。你给他换最好的合成润滑油，可能有点用，但大概率还是吵。为啥？因为根源往往是齿形修形没做好。

理想的渐开线齿形，在实际受载下会发生变形，导致啮合冲击。所以你得故意把齿形“修歪”——沿着齿高方向鼓形修整，或者齿向修形。这修多少，完全基于经验和仿真。修少了没用，修多了反而接触面积减小，齿面负荷增大，得不偿失。

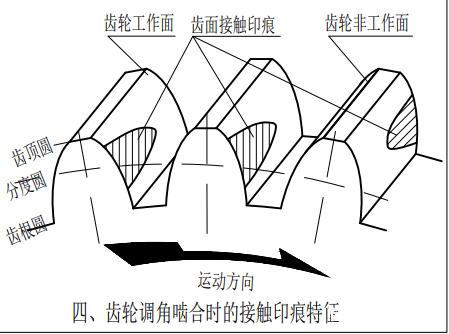

齿轮啮合接触斑点检测

有一次，我们一个齿轮箱噪音超标3分贝，查了半个月，最后发现是齿距累积偏差惹的祸。一个齿偏了几微米，整个齿轮转起来就周期性地“撞”一下。那种挫败感……别提了。

问：为什么有些齿轮用渗碳淬火，有些却用氮化或感应淬火？

问：为什么有些齿轮用渗碳淬火，有些却用氮化或感应淬火？

答： 简单说，看工况和成本。渗碳淬火能获得又硬又深的硬化层，弯曲疲劳强度高，适合重载齿轮，比如风电齿轮箱里的行星轮。但变形大，后续磨齿成本高。氮化变形小，表面硬度极高，但硬化层浅，不适合冲击载荷，常用于精度要求高、载荷平稳的场合，比如机床主轴齿轮。感应淬火呢，灵活，局部加热，可处理特大齿轮，但硬化层均匀性不好控制。各有各的坑。

问：齿轮断齿，除了过载还有哪些原因？

问：齿轮断齿，除了过载还有哪些原因？

答： 哎，说到断齿，过载只是表面原因。很多断齿其实是疲劳断裂，由微小的齿根圆角加工缺陷或材料夹杂物引发。齿根处应力集中最严重，如果圆角半径不够，或者有加工刀痕，就会产生裂纹源。还有些是热处理问题，比如渗碳层碳浓度梯度过陡，导致表面与心部结合力差，一受载就剥落或断裂。另外，装配不对中、润滑不良导致齿面胶合，也会引发次生断裂。总之，断齿是结果，原因往往在细节里。

未来：不敢说颠覆，但确实在变

这两年，粉末冶金齿轮开始在汽车行业大行其道，成本低，一次成型，精度还不错。但强度嘛，还是不如锻钢。还有塑料齿轮，用在电动工具里，降噪一绝，就是温度一高容易软化。最让我兴奋的是增材制造——3D打印齿轮。虽然现在还不成气候，但已经能打出内冷流道的齿轮，这玩意儿能将冷却油直接输送到啮合面，散热效率翻倍。也许十年后，齿轮的某些铁律会被改写。

当然，不管技术怎么变，对精度的死磕不会变。齿轮的世界，永远是那千分之一毫米的战争。
