上个月又烧了一个驱动器。客户那边跳闸，电话打过来第一句就是“你们设备不行”。——其实伺服系统哪有那么脆弱？多半是调试时埋的雷。话说回来，我刚开始接触伺服那会儿，也栽过不少跟头。今天干脆聊聊。

脉冲当量？先搞清机械结构

很多新手一上来就闷头算电子齿轮比。算出来的数，漂亮得很。一上电，走得乱七八糟。为什么？因为机械减速比弄错了——可能厂家给的图纸标的减速比是1:10，实际拆开一数齿轮，1:12。你信哪个？ 说实话，我吃过这种亏。所以现在调试前，必须让机械工程师现场确认，或者手动转电机轴，用表打一下行程。费点时间，但绝对值。伺服系统的精度建立在真实的机械数据上。别被理论值忽悠了。 伺服电机与丝杆直连安装现场

增益调节，别被自动整定坑了

增益调节，别被自动整定坑了 现在的驱动器都有自动整定功能。一键操作，省心？哼，那是理想情况。我曾遇到一个龙门双驱系统，自动整定完，一启动，两个轴跟打架似的，抖得不行。手动把速度环增益降下来，再微调位置环比例，立马老实。自动整定只能给个参考，很多特殊工况——比如大惯量负载、柔性连接——它根本测不准。这时候就要靠经验。调增益就像调菜，咸了加水，淡了加盐。没有万能公式。❗记住：伺服系统的响应和稳定性永远在博弈。你要的是恰到好处。 问：那有没有调增益的通用步骤？ 答：先刚性后柔性，先低频后高频。大概这样：先把速度环增益往上调，直到电机出现啸叫或振动，然后往回退20%。再来调位置环增益，也是一样，盯着跟随误差，逐步加大直到超调，再回调。不过遇上复杂系统，这招可能不够。有时候还得借助伺服分析软件看频响曲线。高端玩法，改天详聊。

振动和噪音——九成是因为共振

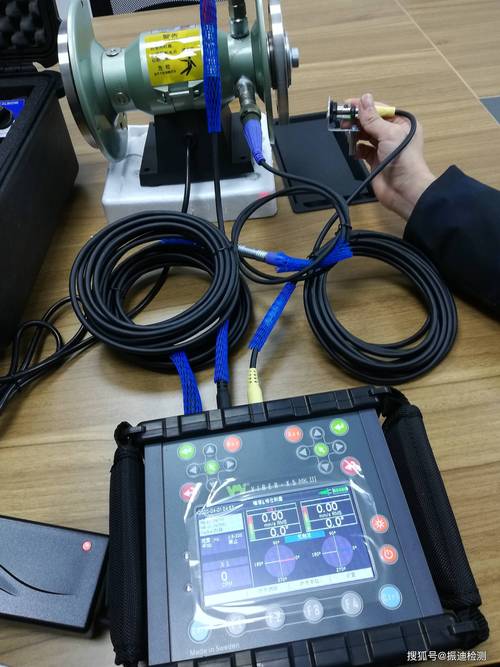

调试时听到“嗡嗡”声，甚至导轨在尖叫，头皮都发麻。这多半是机械共振。共振频率点和伺服系统的某个固有频率对上了。怎么办？传统方法是加陷波滤波器。现在的驱动器都带多个陷波点。但有时候你加了滤波器，噪声没了，定位时间却变长了。因为滤掉的能量也是动力啊！💡有个偏方：换个联轴器。真的，我亲身经历。一个客户那里设备共振，调了两天滤波器不理想，后来换了刚性低一点的弹性联轴器，共振点移走了，世界清净。所以，别死磕电气，伺服系统是机电一体化，机械上的微小改动可能省大钱。 伺服系统振动测试现场频谱仪 问：伺服电机为什么老是报过载？ 答：看看你的加减速时间。是不是设得太短？电机要有力，但你不能让它一瞬间从0飙到3000转，电流会冲天。先查机械，导轨、丝杆有没有卡涩。用手盘一下，顺畅不？然后再检查参数，转矩限制是不是太保守？有时候也是选型小了，这就要换大电机或加减速机。不过多数情况是调试参数不对。还有一个容易被忽略的：制动电阻。频繁启停，回馈能量吸收不了，驱动器也会报过载。加个外置电阻试试。

接线引发的血案

接线引发的血案 说出来你可能不信，我遇到最奇葩的故障：驱动器上电就报编码器故障。查了半天，发现是屏蔽线没接好。就这么简单？对，就这么简单。伺服系统的脉冲信号很脆弱，电磁干扰会让位置乱跳。所以编码器线一定要双绞屏蔽，而且两端接地？不，单端接地，避免地环路。这个坑我踩过。还有，刹车线没接对，垂直轴掉下来，吓死人。所以接线必须对照手册，一根根确认，马虎不得。说实话，很多看似玄学的时好时坏故障，最后都是接线接触不良。 现在许多伺服系统支持总线通信，比如EtherCAT。布线少，但干扰问题依然有。网线插不紧也会丢脉冲。有一次设备跑着跑着自己停了，重启又恢复正常，循环往复。最后把网线水晶头重压了一遍，搞定。你说气不气人。 所以说，伺服系统调试是个细致活。别指望一次成功。参数要记、波形要采、异常要琢磨。干这行久了，你会发现自己越来越像医生——望闻问切，然后开方子。不同的是，我们治的是机器。 行了，今天就聊这么多。伺服这东西，说到底是个系统工程。下次再聊聊绝对值编码器的电池问题。回见。
