前几天去一个做非标自动化的朋友那儿喝茶，他正对着一台设备抓狂。机械臂定位偏差忽大忽小，节拍怎么也提不上去。我说是不是伺服参数没调好？他苦笑：伺服没问题，是气动回路里的一个小小调速阀在作妖。换了几个都不行，最后拆开一看——阀芯密封圈磨损了，微漏。就这么一个几块钱的玩意儿，让整条产线的效率打了八折。真的，有时候你觉得高科技的伺服、视觉、AI是主角，其实在工厂里，气动这种老掉牙的技术，才是基本盘。

不是夸大。你去任何一家离散制造车间，侧耳听，都是“嘶——啪嗒”的排气声。那声音意味着成千上万个气缸在伸缩，电磁阀在切换。它们可能没有电机那么精确，但论粗暴、皮实、便宜，至今无出其右。奇怪的是，越是基础的元件，越容易被忽视，直到它坏了。就像空气，你感觉不到它的存在，直到呼吸困难。

这几年大家一窝蜂谈工业4.0，好像不上点云、不接点网就落伍了。但气动系统，这个承载了70%以上工厂末端执行动作的基础设施，智能化改造却磕磕绊绊。为什么？我们先从痛点聊起。

压缩空气：最贵的“免费”能源

车间里谁在乎过压缩空气的成本？电费算得清清楚楚，气费呢？大多数工厂是一笔糊涂账。你知道产生1立方米的压缩空气要消耗多少电能吗？大约0.12-0.15度电。一个中等规模工厂，每天用气量上万立方米，一年下来光电费就几十万。更可怕的是，泄漏。我见过最夸张的车间，管道接头处像洒水壶一样嗤嗤漏气，全厂泄漏率超过40%！等于空压站每发10度电，4度都白做了。这还没算上气源处理不当导致的冷凝水、油污对执行元件的损害。

工厂压缩空气管道泄漏检测热成像图

所以，气动系统节能的第一步，不是上什么高大上的变频空压机，而是把漏点堵上。超声波检漏仪现在也不贵了，定期巡检一次，投入产出比惊人。其次，气源处理三联件（过滤器、减压阀、油雾器）的选型和维护是关键。很多人觉得三联件嘛，能过滤就行。错了，过滤精度直接影响阀和缸的寿命。5μm和40μm的滤芯，对精密电磁阀来说就是生与死的区别。还有，到底该不该加油雾？现在大多数气动元件都预涂了润滑脂，可以无油润滑。盲目加油反而会招灰、堵塞阀芯。我就见过一个悲剧：老工程师退休了，新来的技术员按照教科书给无油润滑气缸加雾化油，半年后整个阀岛卡死，二十几万的设备趴窝。血淋淋的教训。

问：我们厂的压缩空气管道总有水，冬天还结冰堵管，怎么办？ 答：源头问题。检查冷干机处理量是否匹配，露点是否达标。通常要求压力露点至少低于环境温度10℃。如果管路末端还有水，考虑增加吸附式干燥机或者在用气点前加装气水分离器。管道设计也要避免U型弯积水，主气管应该有一定坡度并在最低点设排水阀。还有，空压机高温排气含油水混合物，后处理必须跟上。别指望一个储气罐就能把水全沉下来。

问：为什么我的气缸动作开始变慢，而且爬行？ 答：八成是润滑失效或者密封老化。首先检查气缸本身是不是卡涩，用手推一下活塞杆看阻力。如果顺畅，检查速度控制阀是不是被油泥堵塞。调节调速阀时注意，排气节流比进气节流稳定。另外，负载有没有变化？偏载会导致爬行。最后，气压波动也会影响速度稳定性，看看减压阀是否正常。最简单的办法，换一个新的气缸看看问题是否消失，对比测试最快。

阀岛：从混乱走向秩序

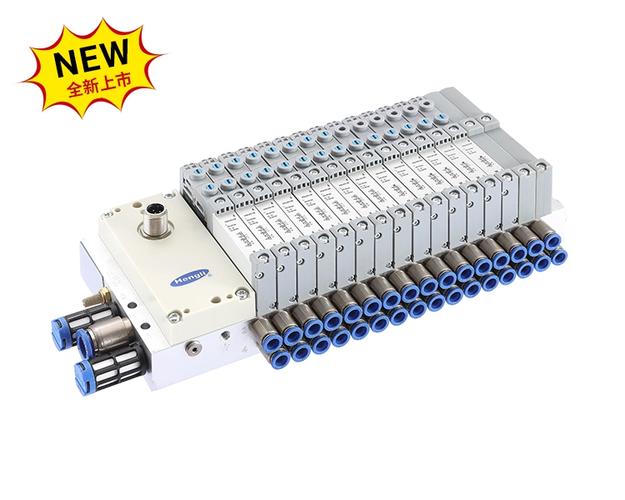

以前一台设备上十几个电磁阀，接线乱得像蜘蛛网。一根气管、一根电缆，密密麻麻。排查个故障，光找线就得半天。现在都用阀岛了，总线通讯，一根网线搞定所有。比如PROFIBUS-DP、EtherCAT、IO-Link，插上就能组态。清洁、整洁，诊断信息还丰富。哪个阀故障，HMI上直接报警，不用再拿着万用表到处戳。特别提一句，气动阀岛选型要留意现场总线协议，别买到手才发现跟PLC不兼容。还有，注意阀的功耗。有些低功耗阀可以用在安全区域，不需要隔离栅，节省成本。

工业机器人手臂末端集成阀岛特写

不过阀岛也不是没缺点。集成度太高，一个点出问题可能影响一片。而且价格……某些品牌真是贵得离谱。其实国产阀岛这几年进步飞快，很多工况完全可以替代。我这边实测过几款，响应速度、寿命都不差，就是品牌认知度低。工程师选型时为了保险总爱盯着那几个德国、日本牌子。理解，但我还是建议非关键工位大胆试试国产，省下的钱真的香。

智能气动的下一步是什么？我认为是预测性维护。通过在气缸上集成传感器，监测压力、位移、振动，利用算法预判密封件剩余寿命。当磨损趋势达到阈值，自动生成工单，在非生产时间更换，避免意外停机。这种模式在汽车焊装线已经开始落地了，效果显著。一个车身车间几千个气缸，靠人点检根本不现实，物联网是唯一出路。

执行元件的边界与突破

执行元件的边界与突破

气缸，最普通的气动执行器。但你真的选对了吗？光缸径、行程、安装方式就够让人眼花缭乱。更别提磁耦合无杆气缸、带锁气缸、摆动气缸这些衍生品。选型最容易忽视的是负载的惯性和偏心。比如一个长行程水平推送，如果负载重心偏移，会产生很大的弯矩，导致活塞杆弯折或轴承快速磨损。这时候加导向机构或者直接用带导杆气缸才是正道。还有环境，高温、多尘、腐蚀性气体，都要选择对应材质的密封件和缸体。氟橡胶、PTFE、不锈钢，这些成本高，但关键位置不能省。

柔软气动执行器，也就是气动人工肌肉，这几年在协作机器人和康复医疗领域冒头。它没有刚性结构，通过编织网约束内管膨胀产生收缩力，特性像肌肉。安全性高，适合人机协作。不过精度和重复性还比不上传统气缸，目前更多是科研范畴。工业上暂时看不到大规模替代。

气动技术里，真空系统算个特例。它依赖负压，大量用于电子、包装行业的抓取。真空发生器、吸盘，看似简单，学问很深。比如吸盘材质：硅胶耐高温，丁腈胶耐油，聚氨酯耐磨；形状上，扁平吸盘抓平面的东西，波纹吸盘抓曲面和易碎品。多孔集成式真空发生器比单体的节能，响应更快。别小看这些细节，一条高速贴片线因为吸嘴没选对，抛料率能上去好几个百分点。

最后吐个槽。现在有些教材还在讲几十年前的气动系统设计方法，计算冗长且脱离实际。你查手册校核气管压降，公式一大堆，算出来的结果跟经验值差一半。为啥？因为实际情况中接头、弯头、阀的局部阻力被低估了。我的土办法：气管直径直接放大一号，流量的裕度留30%，没问题。真的，工程不是纸上谈兵，要多去现场听、看、摸。那些嗤嗤的噪声、温度异常、振动，都是设备在说话。

所以，气动这个东西，说简单也简单，说复杂，每个环节都是坑。从气源到执行，每一个基础元件都值得认真对待。别等它罢工了才想起来，那时候损失的可就不只是一个密封圈了。是时候给那些默默无闻的气缸和电磁阀一点关注了，它们才是流水线上最诚实的劳动者。
