说实话，我第一次意识到塑料能有多“硬核”，是在一次惨痛的设备维修现场。那台进口的包装机，一个不起眼的齿轮坏了——金属的，锈蚀加磨损，整个产线停了8小时。后来我们换了个PEEK材质的，你猜怎么着？一年多了，再没出过问题。

那会儿我就在想，我们是不是太迷信金属了？

为什么工程塑料正在吃掉金属的午餐？

重量，这是个老生常谈的痛点，但真不是全部。去年经手一个无人机起落架项目，铝合金方案怎么都超重，后来改用玻纤增强尼龙PA6-GF30，强度够了，重量直接砍掉40%。❗但别一听“减重”就无脑冲塑料——你得看清载荷类型。静态承重？很多塑料能应付。冲击？那得仔细算，不然就是一个字：裂。

耐腐蚀性才是隐藏王牌。有家化工厂的泵阀，不锈钢件三个月就坑坑洼洼，换PTFE内衬后，成本还低了。说实话，很多时候是我们工程师自己懒，图纸上习惯标“45钢”“304”，不愿走出舒适区。但市场在变啊，现在客户要轻、要静音、要免润滑，这些都是塑料的强项。

工程塑料齿轮与金属齿轮磨损对比图 不过，选材的坑多得能写本书。

选料翻车实录：那些“看上去很美”的参数陷阱

记得有次选了个高硬度的POM做滑动轴承，设计手册上的数据漂亮得很。结果装机后“吱吱”响，没几个月就抱轴了。后来才发现，POM的耐蠕变性在温热环境下降得厉害，我们忽略了工况里的冷凝水！💡这类教训很贵，但真管用：实验室数据≠现场寿命。 我做了一个快速自检清单，每次选料都过一遍脑子，虽然偶尔还是会踩坑，但概率小多了： - 温度？不止是常温，峰值和谷值都要看，有没有冷热交变？ - 介质？别光看腐蚀表，微量添加剂有时是塑料的毒药。 - 摩擦副？对磨材料、速度、有无润滑？有些塑料干磨自润滑，加了油反而溶胀。 - 公差？塑料收缩率是玄学，非线性收缩能让0.01mm的精度梦碎。 问：工程塑料选型时，机械性能表上的数据能直接用吗？
答：绝对不能。那些是标准试样在特定温湿度下测的，你的零件形状、成型内应力、实际工作温度一点变动，数据就漂了。强烈建议做零件级台架试验，特别是关键受力件。我们吃过几次亏才定下的规矩，血的教训。 问：都说塑料轻，那它能承受重载吗？
答：看你怎么定义“重载”。单位重量的强度，某些高性能塑料其实优于钢。但绝对载荷下，塑料的模量低，变形大。设计结构时可以加筋、嵌入金属嵌件，或者用连续纤维增强的热塑性复合材料，强度堪比航空铝。去年我们用碳纤增强PA做了一款机械臂连杆，替代了原来的7075铝，减重30%且振动吸收更好。所以不是能不能，而是怎么设计。

注塑那点事：你以为只是“打满”就行？

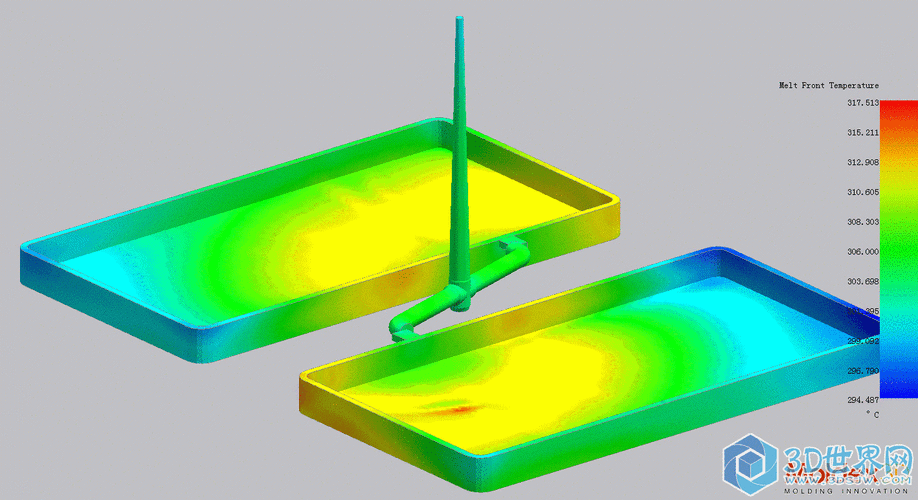

工艺不稳，再好的料也白搭。最近跟注塑厂打交道多，一个产品合格率从70%提到95%，就是改了几个参数：模温梯度调整了，保压时间延长了2秒——就2秒！熔接线强度问题迎刃而解。细节是魔鬼，对吧？ 热流道技术现在很普及了，但顺序阀控制配合模流分析，才真正把翘曲控制住。我记得有款薄壁壳体，试模时变形超差0.3mm，后来用双折射法测内应力，优化浇口时序，变形降到0.1mm以内。这些手段在五年前还是大厂的专利，现在小厂也能用了，软件便宜了，传感器也不贵了。 注塑模具模流分析温度分布图 问：注塑件出现缩水痕怎么快速解决？
答：缩水痕多数是保压补缩不足。先检查保压压力和时间是否够，如果还不行，加厚筋根部圆角，或者局部增加冷却。实在躲不开，就在设计时故意做个凸台，让缩痕藏在非外观面。工艺上也可以提高模温、降低注射速度试试，但治本还是让壁厚均匀。💡有一招偏方：用纸片遮住模具局部降温，临时验证，效果立竿见影，不过批量生产还是得改水路了。 问：高性能塑料价格昂贵，怎么平衡成本和性能？
答：我常用的方法是“功能分离”。一个零件不同区域要求不同，比如齿部要耐磨、本体要强韧，那就用二次注塑或者激光烧结复合材料，只在高要求区域用贵料。还有一招，跟供应商砍价时，拿竞品的废品率数据说话，他们经常能让步——你不问，他们不说。 最近有个趋势让我挺兴奋：超高分子量聚乙烯在人工关节领域大放异彩，其耐磨性让传统金属相形见绌。工业应用也在跟进，矿山溜槽内衬就是一例。不过，塑料的回收再生也逼着设计师思考可拆解性，这点欧洲已经走很前面了。我们迟早得跟着跑。 有时候深夜画图，盯着屏幕上的3D模型，会感慨材料科学的突飞猛进。塑料不再只是廉价替代品，它是功能载体。但我们呢？我们的认知更新，跟得上材料的脚步吗？至少，别让“差不多就行”毁了一个好设计。
