前阵子去贵州一家航发精锻厂参观，厂房尽头蹲着一台大家伙——线性摩擦焊机。操作的师傅特淡定，按下按钮，两个钛合金工件猛地怼在一起，高频震颤，火花四溅，也就几秒钟，焊完了。我凑近看焊缝，光滑得不像话，根本看不出来是两块儿接上的。说实话，当时脑子里就一个念头：这玩意儿，比我想象的狂野多了。

航空发动机整体叶盘线性摩擦焊接过程

传统的焊接咱们见得多，弧光刺眼、焊条滋滋融化，那股子灼热感隔着老远都烫脸。但摩擦焊接——对，就是靠摩擦生热，把金属在固态下顶锻在一起——路子完全不一样。它不熔化，不填丝，甚至不需要保护气体。两个工件高速相对运动，接触面摩擦升温，到一定程度，立马刹车，施加巨大的顶锻力，原子之间就互相扩散，焊为一体。整个过程，没有熔池，没有凝固裂纹，热影响区窄得几乎可以忽略。

航空发动机里的压气机盘、整体叶盘（blisk），现在好多都用这技术。为啥？轻量化、高强度、寿命长。传统通过榫槽连接叶片和轮盘，结构重，应力集中，容易疲劳。用线性摩擦焊接一颗一颗把叶片焊到盘上——注意，是一颗一颗焊，100多片叶片，每一片都要精确控制——出来的整体叶盘，减重30%以上，推力提升，省油。罗罗、GE这些巨头，早就在玩了。

不过话说回来，这事儿没那么简单。

一嘴带过的‘摩擦’，藏着多少坑？

摩擦焊接的原理粗听简单：摩擦生热嘛，老祖宗钻木取火就会。可要焊航空钛合金、高温合金，那简直就是另一种物种。你想想，转子要加速到上百转每秒，接触面温度蹭一下蹿到接近熔点，但不能真熔了！固相焊接的核心就是严防死守，绝不能出现液相——一旦有熔池，氧化、偏析、气孔全来了，接头直接废掉。所以控制系统，微秒级的响应，稍稍犹豫就过烧。某次跟搞控制的博士聊，他直挠头：那个热力耦合，非线性的，设备对中稍微歪一丝，振动模态变了，轴向缩短量要实时算，算法改了一版又一版。

还有材料配对。钛合金和高温合金能直接焊吗？一般不行。得加中间过渡层。我们就试过用镍基合金做夹心，焊Ti2AlNb与GH4169，折腾了半年，界面脆性相析出才搞定。真心话：搞摩擦焊工艺的人，都是细节魔鬼。

惯性摩擦焊接高温合金棒材微观组织

三种主流摩擦焊，别傻傻分不清

三种主流摩擦焊，别傻傻分不清

业内常说的摩擦焊，其实分好几种，航空领域用的多的：连续驱动摩擦焊、惯性摩擦焊、线性摩擦焊。连续驱动最简单，一根管子或轴，一头夹着转，另一头顶过去，适合回转体。惯性摩擦焊呢？飞轮蓄能，动力断开后靠惯性顶锻，瞬间爆发力巨大，焊出来的接头晶粒细化，质量稳定。飞机起落架活塞杆、一些轴类件爱用。

最过瘾的还是线性摩擦焊接——不是旋转，是往复振动，像超快速的手锯动作，频率能到50-80Hz。两个平面相互刮擦，发热后停下对齐，压紧。这东西简直是给叶片开槽焊量身定做的。但机器贵得离谱，德国MTI卖一套线性摩擦焊机，开价几千万，维护还特麻烦。国产的这几年总算有突破，哈尔滨焊接所、还有几家民营公司，搞出了150吨以上的，扭矩能上200千牛·米。不过实话讲，一致性、设备稳定性，跟进口比还有点小差距，但可以用了。

QA：这些才是工程师真正琢磨的问题

问：摩擦焊接到底有没有熔化？我查资料都说固相焊，可明明溅出来那么多火花？

答：哈，这个经典误解。你看到的火花，不是熔融金属，是被挤出来的高温切屑，以及氧化皮飞溅。接头核心区温度虽然高，但严格控制在固相线以下，原子扩散在固态完成。如果真熔了，那叫熔化焊，不叫摩擦焊。我们实验室用红外测温，钛合金摩擦界面大概1000-1100°C，距熔点还有两三百度呢。所谓“塑性流变”，金属软成牙膏状，被挤飞，就是那效果。

问：国内现在搞摩擦焊，最大的瓶颈是设备还是工艺？

答：额……设备占七成。尤其是大吨位、高精度主轴、先进控制。线性摩擦焊的伺服阀、静压导轨，国产件寿命和精度保持性还不理想。工艺方面，我们积累的数据没人家多，比如焊后热处理规范、缺陷验收标准，很多还直接抄欧美的。不过最近五年，进步是真的快，民企都开始用摩擦焊干新能源汽车电机轴了，倒逼着装备升级。所以，瓶颈在慢慢打破。

问：摩擦焊出来的接头，疲劳强度能跟母材比吗？

答：设计好了，能超过母材。因为摩擦顶锻把组织打碎了，晶粒细化，热影响区又小。我们做旋转弯曲疲劳试验，惯性摩擦焊的镍基合金接头，疲劳极限达到母材的95%以上，有些批次甚至略高。但前提是参数窗口卡得准，飞边控制好，焊后热处理到位。要不就是灾难。

现场见闻：一个没焊好的盘，碎得像饼干

去年协助处理一起质量事故。某批次整体叶盘振动焊后，着色探伤发现细微裂纹，沿焊缝呈网状。剖开看，未焊合区呈点状散布，部分位置氧化色——参数偏保守，能量不够，顶锻又晚了。那批全报废，损失上千万。厂长脸都黑了。所以啊，摩擦焊接看起来糙、快，实际控制要求精密到变态。工艺窗就那么窄，环境温度变了都得微调。

现在很多厂把机器学习和摩擦焊搞一起了。通过焊前模拟，实时调整转速、压力，同时采集轴向缩短量、扭矩，判断接头质量。据说有些系统漏检率降到了万分之几。这方向，没错。

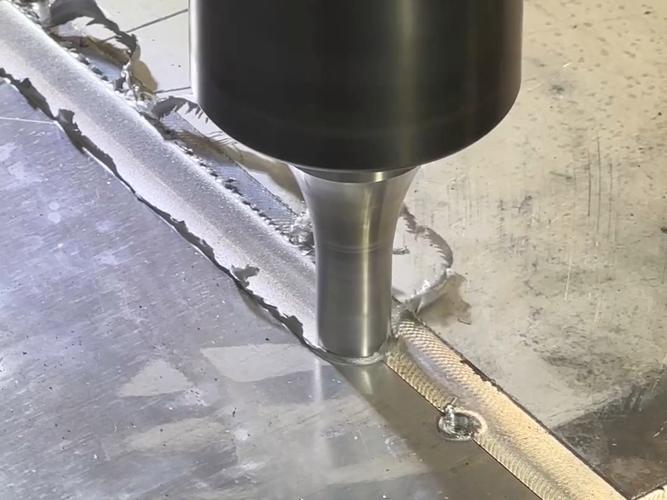

搅拌摩擦焊接铝合金冷却板生产现场

未来不只是航空：新能源汽车、电力、国防

未来不只是航空：新能源汽车、电力、国防

除了航发，搅拌摩擦焊接在铝合金车身、电池托盘上已经用疯了。轻量化，不漏液，强度高。国内有些电池包下箱体，传统熔焊变形大，改了搅拌摩擦焊，整体平面度立马改善。另外，高压开关的铜铝过渡接头，以前爆炸焊，现在趋向摩擦焊，更环保。军工方面，炮弹壳体、导弹舱段，都有摩擦焊的身影。

我还特关注一种新技术——摩擦增材制造。用摩擦焊原理，把棒料旋转压到基板上，一层层堆积，直接成形金属件，晶粒细小，性能棒。虽然还处在研发爬坡阶段，但想想以后修复航发轴类零件，不用换新的，直接用这技术上，那能省多少钱。

说回咱们那天的震撼。师傅看我盯着机器不走，笑笑说：“这玩意儿，干起活来跟头牛似的，就是脾气大，伺候不好就撂挑子。”没错，摩擦焊接技术，狂野与精细的混合体，你越了解它，就越觉得这几十年的演变，简直是机械史上一小段传奇。不过对从业者而言，头疼的事还多着呢——比如焊后残余应力消除，有时候要上振动时效，效果还不稳定；再比如超声检测探头耦合，曲面叶片弧面总漏检。

可这不就是制造的魅力吗？永远有问题，永远在解决。哪天你看到一架客机轻盈地升空，或许它的心脏里，正藏着一圈圈用摩擦焊接起来的、无比坚韧的整体叶盘。那时候，你能想起这篇文章——嗯，我也算没白唠叨这三千字。
