工业电缆选型避坑指南：从耐温等级到弯曲半径的实战笔记
干了十五年设备维护，烧过的电缆比我吃过的饭还多——这话有点夸张，但你若见过凌晨三点的配电室，闻到那种混合着焦皮与绝望的味道，就会明白。上周拆开一台挤塑机的加热段，三根电缆粘连在一起，绝缘层像脆掉的饼干渣。老板问怎么回事，我说：选型的人当初可能觉得“差不多就行”吧。差不多？💡 工业现场哪有差不多。
电缆绝缘层热老化裂纹特写
我们常说的电力电缆，在工厂里就是血管。血管堵了、漏了，机器就瘫。但很多人分不清控制电缆和信号电缆的区别，甚至把耐油电缆用在高温区，简直离谱。有一回，一个徒弟问我：师傅，这根线为什么烫手？我瞥了一眼型号——普通PVC护套，放在烘箱旁边，能不出事吗？❗ 选电缆的第一步，不是看价格，是看环境温度。
温度等级：被忽视的隐形杀手
电缆的耐温等级，藏在型号里的一个小小符号里。比如YJV是交联聚乙烯绝缘，长期工作温度能到90℃，而BV线只有70℃。但有些采购单上只写“电缆，若干米”。你指望供应商给你扩初设计？他们巴不得你多买几卷。记得有一次，一台注塑机料筒加热圈频繁烧毁，查了半天，原来电缆桥架从烘料斗上方走过——环境温度实测65℃，用的却是普通橡皮护套电缆。工作温度每超10℃，绝缘寿命对折下降，这条经验值没有写在任何样本里，却是血的教训。
问：电缆工作温度怎么确定？不能只看设备参数吧？
答：设备铭牌给的只是部件温度，而电缆敷设途经的环境温度更关键。桥架靠近窑炉、蒸汽管道，或者电缆沟积水、散热差，局部温度可能高出十几度。我一般会买个红外测温枪，在生产高峰时沿着桥架走一圈，哪里发红就记下来。然后按最高温度选择电缆，并且留15%的余量。当然，也别走极端——有些工程师一上来就全选耐火电缆，贵得要命，还不一定耐油。
说到耐温，就不得不提阻燃电缆。阻燃≠不燃，它只是离火自熄。某些洁净车间，设计院特别喜欢用无卤低烟阻燃电缆，道理没错，但价格翻倍。有一次去一个制药厂，车间吊顶里塞满了这种电缆，我问他们：你们这洁净等级是多少？答十万级。十万级其实不用这么高级别的护套，普通阻燃PVC再加金属桥架盖板，就能满足规范。可设计院为了免责，层层加码，最后业主多花了一倍钱——说实话，有时候不是技术问题，是心理恐惧。

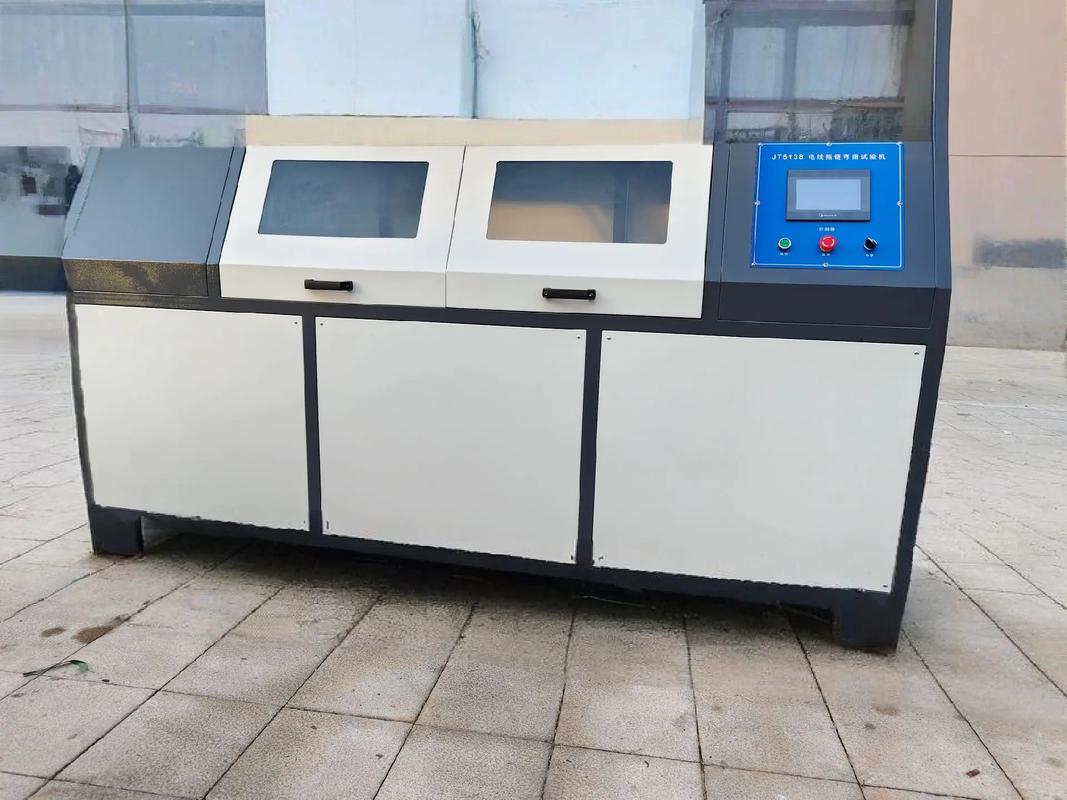

工业机器人拖链电缆弯曲试验现场

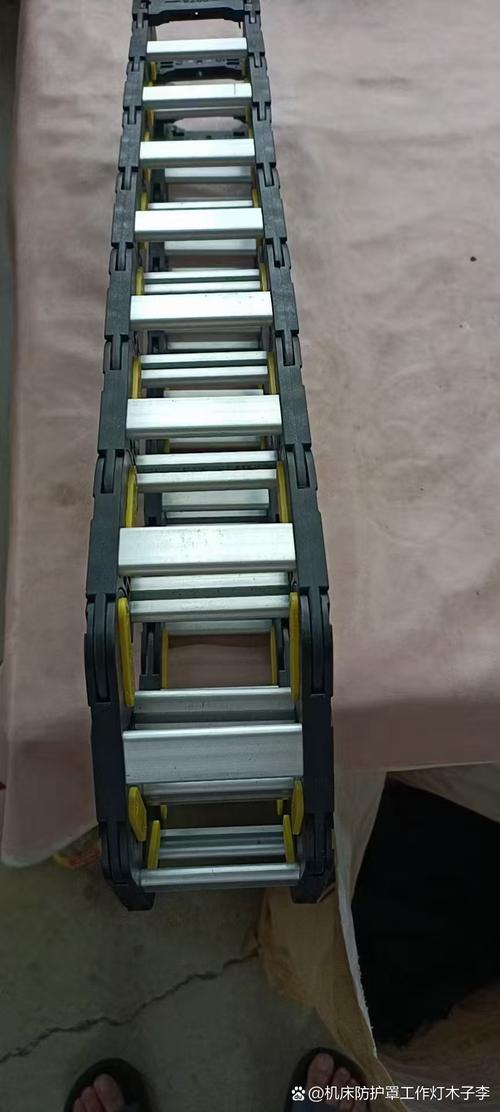

拖链与弯曲：电缆的“关节”不能将就
拖链与弯曲：电缆的“关节”不能将就
自动化线体上，拖链电缆是最娇气的。它得跟着机械手做三维运动，每分钟来回折弯几十次。你见过电缆断裂不是在接线端子，而是在悬空段吗？那是弯曲半径太小导致的应力集中。拖链电缆有最小弯曲半径，一般要大于电缆外径的7.5倍，高频运动则要10倍以上。可是很多柜内布线，工人为了省空间，把电缆折成直角，甚至用扎带勒得变形。短期内通电没问题，半年后屏蔽层断丝，干扰信号乱窜，那时候查起来想哭。
我来唠叨一个案例。去年帮一家汽车零部件厂改造焊接工作站，机器人六轴关节处的电缆老是断芯，平均两个月就要换一根，成本不说，停机时间要命。拆开一看，供应商配的电缆根本不是拖链专用，里面压根没有抗扭结构。⚠️ 拖链电缆必须要有成缆节距优化，导体最好是细铜丝绞合，增加柔性。后来换了带芳纶纱加强的高柔电缆，弯曲寿命直接翻五倍。问厂家要弯曲寿命测试报告，多数小厂拿不出来，就靠忽悠。所以，我的习惯是：送到第三方做弯折试验，几千块钱，买个安心。
问：怎么通过外观判断电缆是否适合拖链应用？
答：看三点。第一，外护套摸起来要柔软但是有韧性，有些劣质聚氨酯护套一搓就掉渣。第二，剥开护套，填充的麻绳或纤维要密实，不能松散。第三，芯线绞合方向与护套包覆方向要相反，这样才能抵消扭转时的内应力。如果拿不准，直接让供应商寄样线，上机跑两周，切开检测铜丝断股率。经验之谈——舍得花这个时间的供应商，东西一般不会差。
屏蔽与接地：干扰治理的一团乱麻
工业现场，变频器、伺服驱动器是常态。它们产生的高次谐波能把信号电缆变成天线。我记得刚入行时，一次调试一条涂布线，PLC模拟量输入信号剧烈跳动，怀疑是干扰，但所有电缆都穿了钢管啊。后来发现，钢管两端没接地——只接了配电柜一头，另一头悬空，钢管变成单端天线，反而加剧了干扰。😫 这个故事告诉我们，屏蔽层的接地方式比屏蔽材料更重要。低频干扰，单端接地；高频干扰，双端接地。但双端接地可能会在屏蔽层形成环流，这就需要分情况讨论。
一般原则：模拟量信号电缆，优先选用对绞分屏加总屏，在接收端单点接地。数字通信电缆，比如PROFINET，则要严格按规范两端接地，并且等电位连接。然而，很多车间的地网老化，等电位根本达不到。这时候，你加再多屏蔽也是白搭。曾给一家印刷厂查故障，七台伺服报编码器错误，最终发现是接地铜排生锈，阻抗高达十几欧姆。清理后阻抗降到0.5欧以下，所有通信正常。💡 所以，接地系统是电缆的“工作环境”，再好的电缆，环境糟糕也是废物。

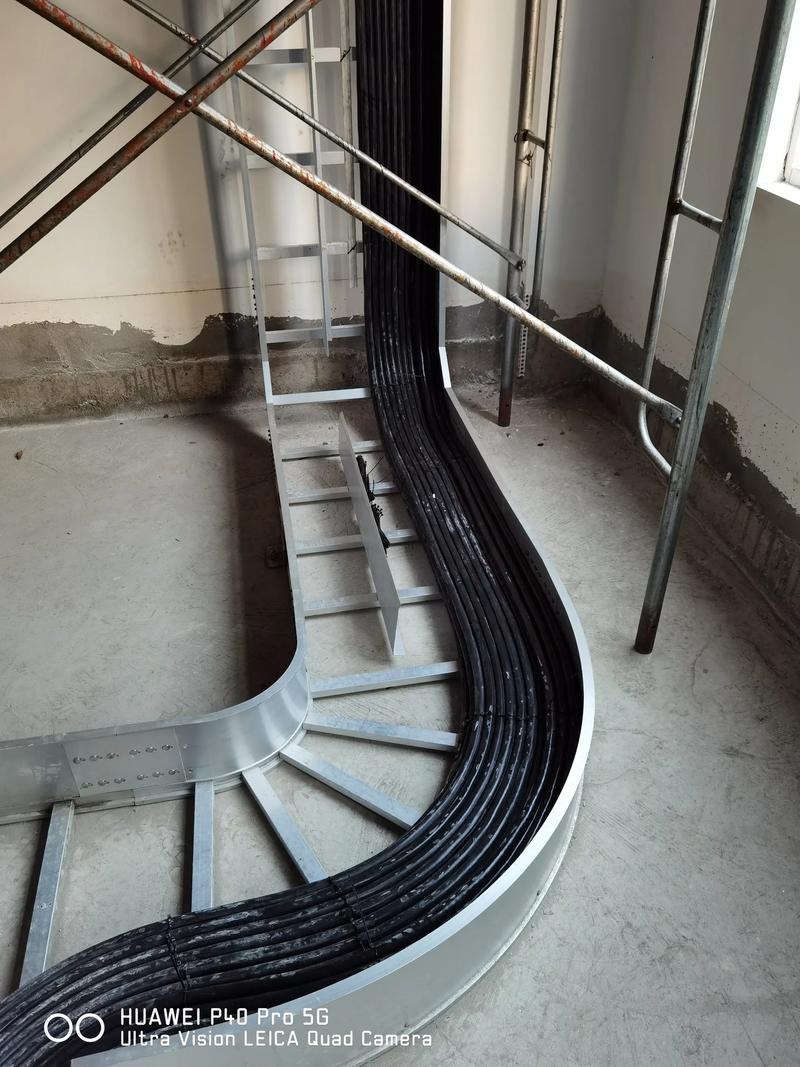

工厂电缆桥架杂乱敷设与规范对比
说到桥架，电缆桥架与电缆的配合，有些现场看着就像意大利面条。强弱电间距至少20厘米，这是常识吧？可偏偏有人把动力电缆和网线绑在一个横担上，还理直气壮：都是铜线，有啥关系？😤 电磁感应不是闹着玩的。更有甚者，在同一个桥架分层，用铁板隔开，以为万无一失。结果是铁板磁化后发热，反过来影响电缆载流量。这些坑，只有踩过了才记住。
最新实践是什么？我注意到一个趋势——用光纤电缆替代长距离的控制电缆。EMC不再头疼，而且光纤不受磁场影响，本身绝缘。去年改造一条退火炉产线，以前用对讲机联络，信号干扰严重，后来直接拉了一根铠装多模光纤，所有传感器信号走环网，稳定性质的飞跃。但光纤不能弯折过甚，施工时还要注意保护。
最后念叨几句实在的。电缆这行，水很深。国际品牌价高质优，但交期长；国产品牌进步快，参数虚标也不少。我的做法是，关键部位，比如高温、高弯曲、高危区域，坚决用大厂，哪怕贵点；一般照明、普通插座，国产中端足矣。每次到货后，抽检送样测导体电阻和绝缘厚度，别怕麻烦。因为一旦埋进墙里、穿进管里，再出问题就是灾难。时间久了，手上的电缆样本比教科书还厚，每一本都记录着一个故障故事。这些经验，课本不会教你，培训不会讲，但正是工业现场最珍贵的部分。希望你的下一卷电缆，不只是按图索骥，而是带着这些思考去选择。
