工程塑料：机械制造中被严重低估的“隐形冠军”
一件小事，颠覆认知
\n上周在车间，又撞见那台老掉牙的包装机趴窝了。操作工一脸无奈：“轴套又咬死了，三个月换了两次。” 我凑近一看——铜套，磨得发亮，沟槽深得像皱纹。脑子里一闪：这地方，十年前就该换塑料了！
\n很多人对塑料的印象还停在超市塑料袋。说实话，太委屈这些材料了。工程塑料，像PA66、POM、PEEK这些，在机械行当里早就是狠角色。轻，不生锈，还自带润滑。有些特性，金属根本比不了。
\n
工程塑料齿轮与金属齿轮磨损对比
\n就拿刚才那轴套说事吧。换成含油聚甲醛（POM-C），装上之后——安静得像没开机。到现在跑了快两年，没出过幺蛾子。润滑脂都省了。💡
\n塑料也能硬扛高温强酸？
塑料也能硬扛高温强酸？
\n一说耐高温，搞机械的都迷信金属。但PEEK（聚醚醚酮）了解一下？长期使用温度250℃，短期能冲到300℃。什么概念？比某些铝合金的软化温度还高。而且，它耐化学腐蚀的本事，不锈钢都自愧不如——浓硫酸里泡一天，PEEK面不改色。
\n我记得第一次摸到PEEK零件，是某客户的半导体设备里一个小卡爪。要在80℃的氢氟酸蒸气里反复抓取晶圆。金属的？三天就腐蚀掉渣。换成PEEK后，客户邮件里用了三个感叹号：“用了半年还能用！！！”
\n不过话说回来，PEEK也不是万金油。它价格贵得肉疼——一公斤板材上千块。普通工况，用尼龙（PA）或聚甲醛就够了。选材这活儿，得精打细算。
\n3D打印抢了注塑的饭碗？
\n近两年有个趋势让传统注塑厂冒冷汗——高性能塑料的3D打印。以前做原型，做个复杂件开模要几万，周期好几周。现在呢？用碳纤增强尼龙丝，工业级FDM打印机直接出成品，公差能干到±0.1mm。上个月帮一个医疗器械公司做手术导板，从设计到灭菌包装，48小时搞定。这种速度，传统工艺想都不敢想。
\n

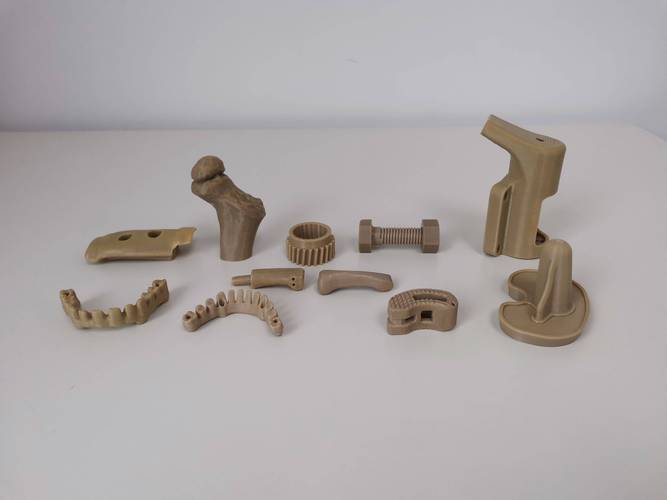

工业级3D打印机正在打印PEEK零件
\n更刺激的是，有人开始直接打印最终零部件了。比如无人机转子支架，以前铝合金CNC加工，半小时一个；现在用PEKK材料打印，一件15分钟，重量还轻了40%。不过，我得泼盆冷水——3D打印的塑料件各向异性还是问题，Z向强度只有XY向的60%左右。得小心设计受力方向。❗
\n几个扎心的问题
几个扎心的问题

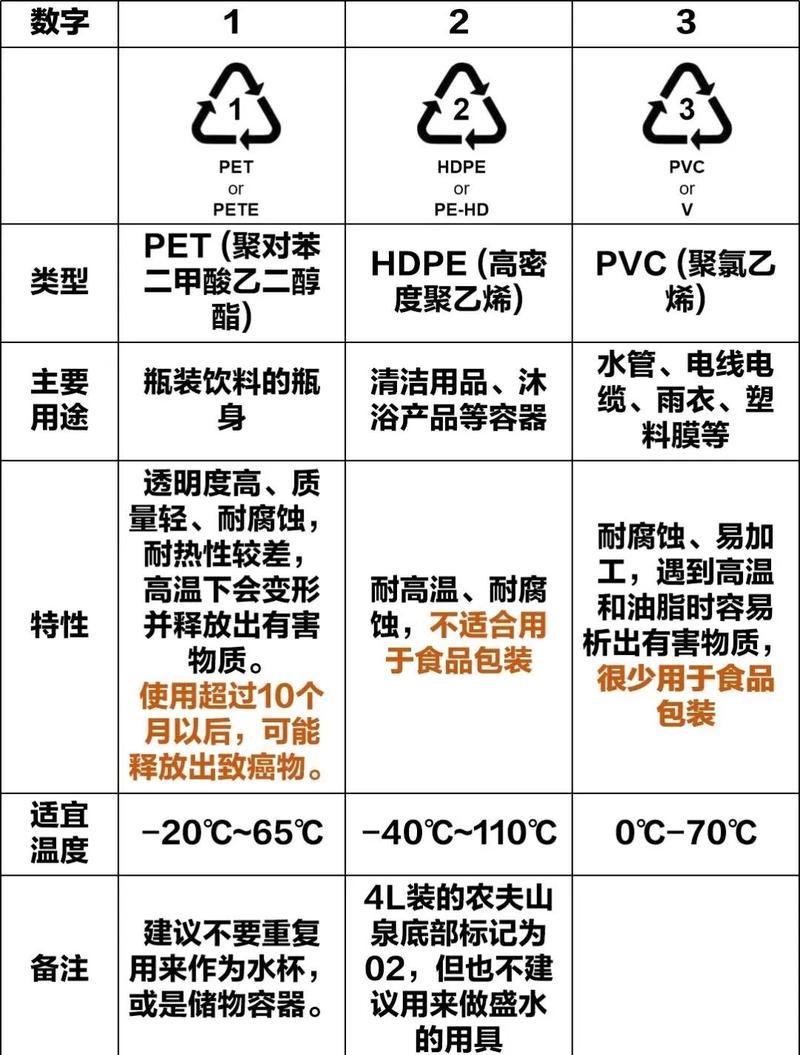

\n问：普通塑料和工程塑料，到底差在哪儿？
\n答：差了几个次元。普通塑料比如聚乙烯（PE），耐热超不过80℃，强度也就20-30MPa。工程塑料里，POM拉伸强度能到70MPa，PEEK更是能飙到100MPa以上，耐热直奔250℃。而且，工程塑料的蠕变、疲劳、耐磨性，都是按机械零件标准设计的。简单说：一个能当结构件使，另一个只能当包装袋。
\n问：用塑料代替金属，会不会很快磨损？强度够吗？
\n答：看怎么用。像POM做的齿轮，自润滑性极好，和金属齿轮对磨，寿命反而可能更长——前提是载荷和速度别超限。强度方面，如果加玻纤或碳纤增强，比如PA66+30%GF，抗拉强度轻松突破180MPa，和铸铝差不多。但记住：塑料的弹性模量低，该加厚的地方别偷工减料。我见过有人用纯PEEK做悬臂梁，挠得跟面条似的，反过来骂材料不行……那是设计问题。
\n轻量化这根弦，不能松
\n新能源汽车现在卷得厉害。每减一公斤，电池能多跑十几公里。工程塑料密度只有钢的1/6，铝的一半。电池包支架、电机绝缘槽——都开始用玻纤增强PA或PPS。去年走访一家Tier 1供应商，他们给某新势力做的冷却管路支架，从铝换成了PA46，整套轻了2.3公斤，成本还降了20%。这种好事，OEM抢着要。
\n但轻量化不是乱换。塑料的导热性差，如果靠近热源，散热得重新算。还有，化学兼容性——电动车冷却液是乙二醇，有些塑料会溶胀。测试要做足，别拍脑袋就上。
\n塑料的未来：生物基，可回收？
塑料的未来：生物基，可回收？
\n工业界现在被ESG追着跑。一提塑料就有人皱眉：白色污染。其实工程塑料回收技术这几年进步很大。比如PA废丝，化学解聚回单体，再聚合，性能能恢复到新料的90%。成本比买新料还低——当然，前提得有量。我还见过用蓖麻油合成的生物基PA11，用在汽车燃油管上，减碳效果明显。可惜价格还是硬伤，推广不动。
\n💡 一个冷知识：工程塑料的碳排放，从原料到零件，通常只有铝的1/4。所以别一棍子打死“塑料”俩字。
\n选材的哲学：没有最好，只有最合适
\n干了二十年，最怕听到“这材料不行”这种结论。很多时候是选错了或者用错了。塑料牌号上千种，每个配方都有脾气。你让PEEK去抗冲击，它可能脆；让PC去耐候，不加UV稳定剂分分钟黄变。做设计，得懂材料，懂工艺，更得懂妥协。
\n说到这里——如果你正在纠结一个部件该不该换塑料，最简单的办法：拿个样件去测。别信PPT数据，信台架实验。实践，永远比理论快一步。
