去年在洛阳一家重工企业，我亲眼看着一块两吨重的钢锭被天车吊进加热炉，烧到1250℃，透亮的橘红色，然后机械手把它拎出来，放到8000吨螺旋压力机下面。砰！第一锤下去，地面振得脚底发麻，钢锭像面团一样扁了一块，氧化皮四溅，带出一圈火星。说实话，那一刻你不可能不兴奋——这是最原始的力与火，可控制它的全是自动化程序，从温度曲线到打击能量，精确到小数点后一位。

锻造，说白了就是让金属在固态下发生塑性变形，通过施加压力（锤打、挤压、滚压等）来获得想要的形状，同时把内部组织打碎、压实。别小看这个“打碎”，它直接决定了一个零件的力学性能。我们常说锻造件比铸造件、焊接件要靠谱得多，因为锻造能消除铸态缺陷，把粗大的枝晶变成细小的再结晶组织，而且形成沿外形的流线。这东西看不见摸不着，但对抗疲劳、抗应力腐蚀太关键了。记得有个案例：某型飞机起落架最初用铸造件，试飞时居然在低应力区开裂，后来改模锻，寿命直接翻了几倍。

手工锤打到数控锻机：技艺还是科学？

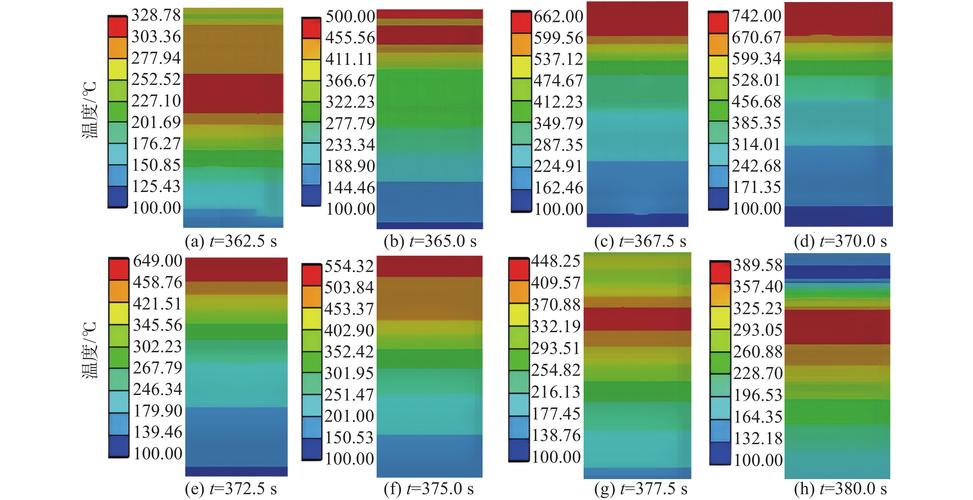

很多人觉得锻造就是打铁，祖传手艺，师傅凭感觉敲敲打打。呃，放在200年前确实是这样。但现代工业锻造，尤其是模锻和精密锻造，早就不是靠肉眼判断火候了。前阵子我去一家做汽车转向节的锻造厂，看到他们的生产线——坯料自动称重、中频感应加热、三工位压力机连续镦粗预锻终锻、然后切边、热处理，全线节拍10秒钟一件。工人只是在控制室里盯着屏幕，偶尔出来抽检一下尺寸。问：手工锻造和机器锻造到底差在哪？答：从微观组织上看，手工自由锻靠经验控制变形量和终锻温度，容易产生混晶或残余碳化物网状析出；现代工艺通过热模拟软件（比如Deform）提前计算好变形路径和温度场，能精确控制再结晶程度和晶粒度，一致性极高。比如高铁轮对，要求整批晶粒度在ASTM 8级以上，手工根本做不到。不过，话说回来，某些艺术锻造或修复大型转子这类单件作业，还是要靠大师傅的手感和应变能力，这倒也算一种“人类智能”吧。

等温模锻、精密锻造——航空零件为什么这么贵

聊到航空发动机，涡轮盘、叶片这些部件，工作温度上千度，还承受巨大离心应力。材料是镍基高温合金，本身硬、粘，变形抗力大。常规锻造很难保证尺寸精度，而且容易开裂。等温模锻就应运而生了。把模具加热到和坯料差不多的温度（比如1000℃左右），然后以极慢的速度压下去，每分钟就几毫米，让坯料在准恒温下慢慢流动。这样没有激冷效应，充填性好，锻件余量可以留得很小，甚至做到近净成形。我知道某叶片锻造厂，用等温精锻直接把叶片型面公差控制在±0.1mm，后续只抛光就能用，省了极多的机械加工工时。问：为什么航空零件必须用锻造，而不能用精密铸造？答：简单讲，铸造内部可能有缩松、偏析，而且组织各向同性；锻造形成定向流线，抗疲劳性能大幅提升。尤其对于承受交变应力的转动件，疲劳源往往在亚表面缺陷处，锻造能把缺陷压合，同时强化了材料的横向性能。你看涡轮盘，锻造后的超声波探伤标准比铸件严得多，单个缺陷当量直径要求小于0.4mm。所以即便锻造模具贵得离谱，航空公司也得硬着头皮用。

缺陷、开裂、白点——锻造车间的那些糟心事

锻造并不是每次都完美。有时候过热、过烧，晶界熔化；有时候锻造比不够，中心疏松没焊合；有时候终锻温度太低，产生冷作硬化甚至微裂纹。最闹心的是白点——那是钢中氢含量高，锻后快冷时析出细小裂纹，断口呈银白色斑点。早年国内某钢厂出的主轴，服役不到一年就断裂，查出来就是白点。现在的对策是真空除气工艺和锻后缓冷扩氢，但小厂有时候真空度不够，或者扩氢时间不足，还是会出问题。记得有次在论坛上看人吐槽，有个锻造厂把Cr12MoV模具钢锻造后直接空冷，第二天模块裂成两半，老板脸都绿了。所以啊，锻造规程必须严格遵守，不是拍脑袋的事。

此外，现在绿色锻造也是个热点。传统锻造高能耗高污染，加热炉烟气、氧化皮粉尘、噪音都让人头疼。有的企业开始用电动螺旋压力机取代老式摩擦压力机，节能30%以上；还有的搞余热淬火，利用锻后热量直接热处理，省掉再加热的能耗。前两天看到报道，东北大学搞了个“锻件在线组织性能调控技术”，能把控冷和锻造衔接起来，直接控制冷却路径获得需要的相组成，是挺有意思的尝试。

锻造行业的数字孪生也起来了。通过给模具装上传感器，实时监测打击力、温度、位移，结合物理模型和机器学习，预测模具磨损和锻件质量，动态调整工艺参数。西门子已经出了套方案，国内一些大型锻造集团也在试点。这玩意儿要是真的跑顺了，能给生产省下不少试错成本。不过我总觉得，再牛的系统也扛不住底层数据不准，比如炉温测量偏差、原材料批次波动。这些坑，技术文章里很少写，但干过现场的人都懂。

有时候想想挺矛盾的——锻造这种古老的手艺，本质上就是用暴力强迫金属听话，却催生了最精密的现代制造。每一次锤声都像是历史的回响。下次你再看到那些闪着金属光泽的锻件，不管是汽车的曲轴还是轮船的舵杆，不妨多盯上一会儿，它身上真的藏着温度、力量，还有几代工程师的拧巴和骄傲。
