干挤压这行十几年，最烦的就是把简单问题复杂化的学院派理论。说说模具，你知道一个分流模的导流腔设计偏了0.2mm会怎样？氧化上色后直接废掉一批料——对，就是上周刚发生的事。老板脸都绿了😂不，是绿了。可这能怪谁？模具厂给的图纸，上面数据跟实际加工出来的...永远差那么一丢丢。❗

其实挤压说白了就三要素：速度、温度、受力。但谁没在这上面栽过跟头？冷挤压？热挤压？别被名词唬住。铝型材大多热挤压，因为铝的塑性在高温下才好。但温度窗口窄啊，490度到520度，超了上表面容易起泡，低了挤出裂纹。你说是不是跟伺候大爷一样？

铝型材热挤压生产线全景图

模具——挤压的灵魂

模具——挤压的灵魂

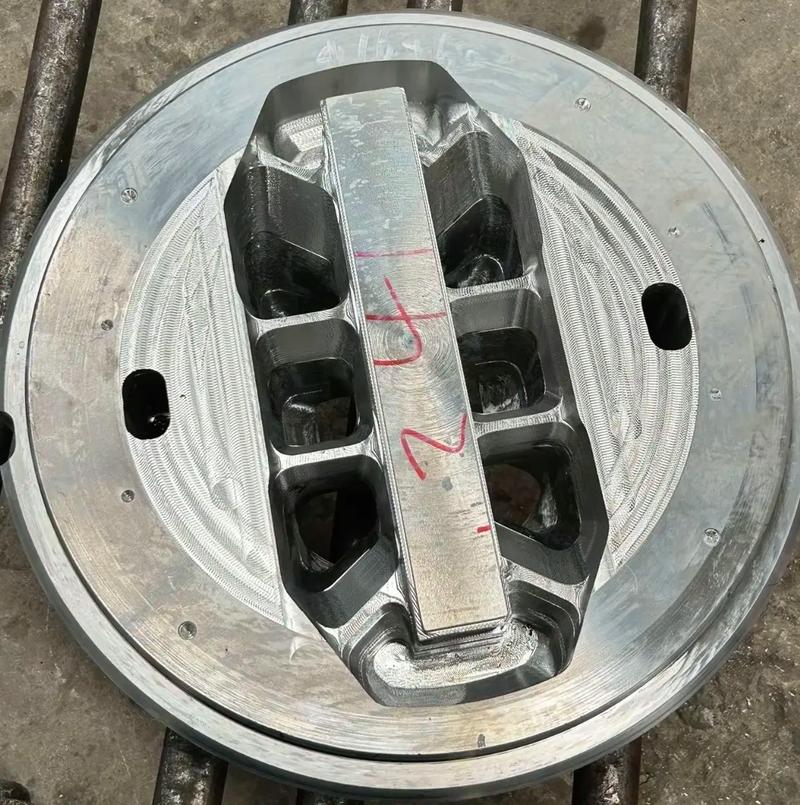

模具是挤压的绝对核心，这话不过分。我见过太多人以为买台大吨位挤压机就万事大吉，结果模具上去三个月就报废。分流模、平面模、组合模，每种都有一堆讲究。就说分流孔布局吧，你光看仿真软件里的等势线，以为自己搞定了，可实际铝料流动根本不按预设走。为啥？因为你没考虑氧化皮、润滑不均匀这些脏东西。💢

有一次我设计一款内开槽的薄壁管，用了四孔分流，结果挤压到中段就开始扭曲。金相一看，晶粒变形不对称。后来把两个对向的分流孔角度调了5度，工作带不等长设计，立马稳了。这种微调全凭手感，书上不会教。

问：为什么我新开的模具挤压出来的型材总有扭拧？
答：扭拧九成是工作带设计不均，要不就是导流孔角度问题。我惯用的笨办法——拿记号笔在模具出口端面画线，空车跑一段铝棒，看哪个地方先出料。然后再修工作带，别信仿真软件算出来的绝对值，得结合经验。✅

速度与温度：被忽略的耦合

我观察到很多年轻师傅，只盯着挤压杆速度，却不管出料温升。其实变形热会让出口温度比料筒高30-50度，速度一快，可能直接过烧。特别是7系铝，比如7075，对温度和应力简直敏感得像大小姐。你稍微一快，表面就微裂纹，探伤一扫描，全拒收。💡

冷挤压？也有用，但更多用在钢件。铝的冷挤压只适合小件，比如活塞或者电容器壳，压力要极大，模具磨损快。热挤压最舒服？不，铝棒的预热均匀性又是另一个坑。感应加热快是快，可芯表温差大，进去一挤，截面性能不均。我现在的习惯：长棒用燃气炉，梯度升温，虽然能耗高，但废品少。

问：挤压速度到底该快还是慢？
答：这个看合金成分，6系铝可以飙到30米/分钟，但7系就得悠着点，10米/分钟都可能裂。而且你得盯着出口温度，最好红外测温仪实时反馈，超过525度赶紧降速。💡 另外，快慢还跟模具设计有关，薄壁件能快，厚壁实心件快了缩尾严重。

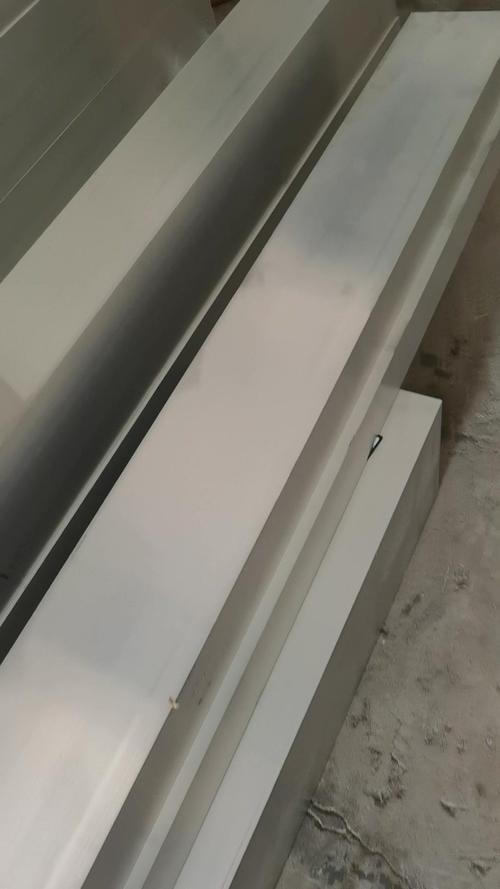

挤压铝型材表面条纹缺陷实物图

常见缺陷速查💡

常见缺陷速查💡

挤压缺陷这东西，碰上一次就记住一辈子。我列几个最常见的：

• 缩尾：坯料尾部挤入制品，呈环状或者折叠。对策：定期切压余，保持挤压筒清洁，适当降低挤压比。
• 粗晶环：热处理后表面层晶粒粗大。根源是挤压时外层变形剧烈，再结晶驱动力大。减缓方法：降低挤压温度和速度，或者添加Mn、Cr抑制再结晶。
• 气泡：多由铸锭内部氢气所致。挤压前充分均匀化退火，除气。有时候模具润滑剂含水分也能产生气泡，得排查每一个环节。
• 条纹与模痕：模具工作带磨损或异物压入。定期抛光工作带，上线前用放大镜检查，能避免大部分。

哦对了，最近我们厂试了套QForm仿真的新模块，可以预测温升和变形织构，确实比旧版本准。但软件再牛，你炉前不看测温笔，迟早出事。❗

说到设备，现在挤压机吨位越做越大，国内不少厂子上到7500吨甚至万吨，做高铁铝型材。可吨位大不等于成品率高，模具和工艺跟不上，挤出来的照样扭成麻花。我看过某家新厂的调试报告，前三个月报废率17%，就因为工艺参数照搬老产线，没考虑新机的刚性差异。

干这行久了，反而越来越信“手感”。不是玄学，是大量试错积累出的直觉。比如听挤压机的声音，就能判断是不是异物进了筒；摸一下出料，就知道温度合不合适。这些经验，AI替代不了，至少现在还不能。😏

行了，不说了，车间刚喊我，又有模堵了。回见。
