说实话，刚入行那会儿，我真觉得轴承就是个铁疙瘩。能转就行，对吧？结果现实啪啪打脸。一台减速机，换上去三天就异响，拆下来——滚动体都磨出平台了。当时我蹲在车间地板上，拿着卡尺比划了半天，突然意识到一个问题：我连径向游隙都没搞清楚是C3还是普通组。

选型第一步：载荷不是越大越好

很多人上来就看额定动载荷，觉得留余量总没错。可你知道吗？载荷太小反而更坏事。轻载高速下，滚动体打滑——不是转，是滑！滑着滑着就擦伤了。我见过一个案例，风机主轴，设计寿命20年，结果两年报废。拆解一看，滚道上全是“搓板纹”。⚡ 原因？实际径向载荷连基本额定动载荷的2%都不到，滚动体根本就没形成油膜，一直在干蹭。

所以现在我跟人聊选型，先问一句：“你到底多轻？” 轻载就用特殊设计，比如带涂层的保持架，或者干脆换滑动轴承。别一根筋。

风机主轴失效轴承搓板纹细节

润滑——冤大头最多的环节

润滑——冤大头最多的环节

✅ 润滑脂不是万能胶。太多人以为“多加点儿没事”，结果呢？搅油发热，油脂氧化结块，轴承直接抱死。我亲眼看见操作工拿黄油枪对着注油嘴猛打，直到旧脂从密封圈挤出来——那叫一个心疼。其实高速轴承，填脂量30%足矣。慢速重载可以多点，但也不该超过50%。

还有选油还是选脂，这事儿纠结过吧？一个极简判断法：DN值超过50万，赶紧换油润滑。别问为什么，问就是我曾用脂润滑一个2万转的电主轴，结果——你懂的，换了一套新轴承，外加一下午的停机。

💡 一个小贴士：买润滑剂别看广告。我曾经迷信某大牌“高温脂”，结果一查数据表，滴点才260℃，工况要求长期250℃——这不明摆着坑人吗？后来改用合成油，清净了。

安装：暴力=谋杀

说个反常识的事：轴承寿命的60%毁在安装上。你信不信？尤其是新手，喜欢用锤子直接敲。呵呵，保持架变形、滚道压痕，全是内伤。我见过用铜棒敲内圈装电机轴承的，装完一转就“咯噔咯噔”。拆下看，内圈端面被砸出三个坑，正好对应铜棒的宽度。

正确的姿势？加热安装啊！电磁感应加热器，干净又均匀。实在没条件，油浴也行，但温度控制严苛——120℃封顶，再高材料回火，硬度就掉了。有一次，一个老师傅用气焊烤，内圈直接变蓝，我赶紧抢下来，那钢的颜色跟彩虹似的——好看吧？报废了。

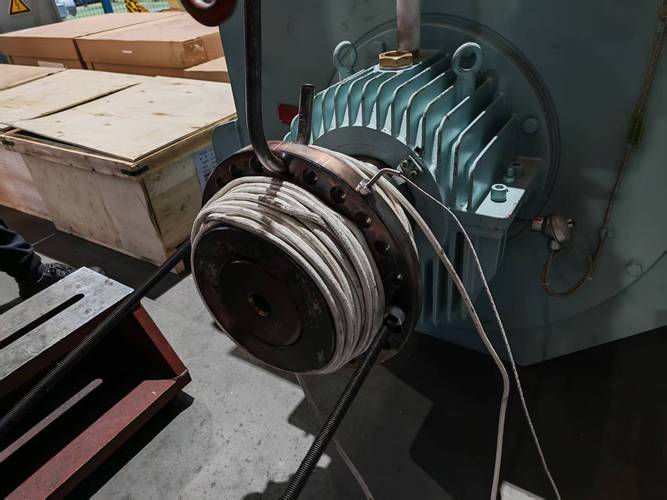

电磁感应加热器安装轴承现场

QA：你遇到的真实问题

QA：你遇到的真实问题

问：新轴承转起来有“沙沙”声，正常吗？
答：不正常。正常运转应该是平稳的“嗯——”声，如果有沙沙响，八成是内部进了脏东西，或者保持架有干涉。新轴承出厂时防锈油也可能造成，但跑合几分钟就该消失。如果持续，立即停机检查。我碰到过一次，最后发现是包装的塑料膜碎屑掉进去了。

问：轴承寿命到底能不能算准？我按公式算的是5年，实际只用8个月。
答：公式是理想状态。ISO 281那个公式，假设了清洁环境、正确润滑、对齐良好……现实中呢？你的轴挠度超没超？安装同心度打表了吗？污染颗粒有没有？这些都会让寿命折上折。最坑的是振动，能瞬间把油膜挤破。我总结，算寿命乘0.3，比较接近真相。千万别全信那个数字。

最后唠叨几句

最后唠叨几句

轴承这东西，挺像人体的关节。看着不起眼，一出事就能瘫痪整条线。前些年推预测性维护，上了很多振动传感器，可很多人只看总值不看频谱——跟拿听诊器听心跳快慢就判断心脏病一样可笑。你得看冲击脉冲，看峭度指标，那才反映出早期剥落。

❗ 还有一点，别瞎替代。我见有人把深沟球换成角接触球，臆想“承载力更强”，结果轴向力方向反了，没几天保持架散架。选型前，把工况、方向、温度、安装限制写下来，贴在办公桌上。少拍脑袋，多查手册。轴承这事儿，经验主义害死人，也救活过人——就看你怎么用。
