上次去长三角一家汽配厂做产线升级调试，亲眼撞见刚投产半年的新线全停。原因说出来你都不信——一根不到一百块的控制电缆绝缘老化开裂，短路烧了PLC模块。整条线停摆36小时，赶不出来订单赔了小两百万。 谁能想到？最贵的伺服电机、最先进的控制系统，栽在一根不起眼的电缆上。

别把工业电缆当普通电线买

很多采购岗的朋友，图便宜总爱把普通家用电线拿来当工业电缆用。这不纯纯捡芝麻丢西瓜吗？ 家装线只要能过电、绝缘达标就行。工业场景呢？油污泡着、机械拉着、周围全是变频器电机的电磁干扰，要求差着十万八千里。 工业自动化控制柜内不同等级电缆布线图 问：普通家用电线和工业电缆到底差在哪？凑活用不行吗？ 答：还真不行。举个最常见的例子，码垛机器人的移动轴，天天带着线来回弯折，专用的拖链电缆能扛几千万次弯折不断芯。你换普通电缆过去，撑死几千次就断芯了，不出三个月就得拆机换线，耽误生产不说，拆机人工都比电缆贵十倍。 再说说信号传输，现在自动化产线全靠编码器、伺服发信号，普通线没有双层屏蔽，旁边走根动力电缆就给你干扰得信号乱跳，电机动不动抖一下，加工出来的零件精度直接不合格，整批报废都不是新鲜事。省了几千块的采购钱，赔几十万的订单，怎么算怎么亏。

2024年工业电缆选型的几个新坑

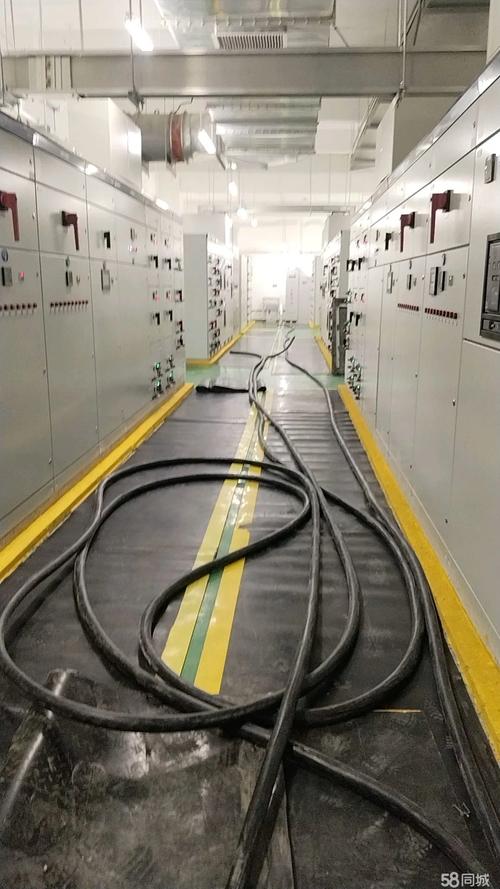

这两年新能源火，储能、光伏项目爆增，我见过太多栽在电缆选型上的新项目。 很多刚入行的工程师不知道，储能电站用的直流电缆，和普通交流电缆的配方完全不一样。直流电场下普通电缆的绝缘层会慢慢积累空间电荷，不出三五年就会击穿，严重的还会引发起火。真到那时候，整个储能柜都得换，损失多大不用我多说。 还有现在工业物联网普及，车间里到处都走PROFINET、EtherCAT这些现场总线，不少项目图省事，直接用普通家用六类网线代替专用工业以太网电缆。我前两个月刚处理过这么一个故障，车间里油污大温度高，不到半年网线绝缘层就裂了，铜芯氧化，信号天天丢包，整条装配线时不时停十几分钟，排查了一周才找到问题。专用工业电缆也就贵个百分之二三十，真犯不上省这个钱。 💡 给大家提个醒，现在选型别只看截面积电压，一定要看应用场景对不对。 新能源储能电站直流电缆敷设现场图 问：现在厂家都在推环保低烟无卤电缆，工业场景必须选吗？ 答：得看地方。如果是封闭的地下配电室、人员密集的生产车间过道，那必须选。低烟无卤电缆燃烧的时候不会释放有毒浓烟，真出事了人员能逃生，消防救援也方便，现在大部分地区新项目验收都强制要求了。但如果是露天的户外场站、人不常去的高压桥架，其实普通阻燃电缆就够用，没必要多花百分之二十的溢价。不过话说回来，提前问清楚当地消防要求，别装完了验收不过返工，那才是真的亏。

布线环节90%的项目会踩的坑

布线环节90%的项目会踩的坑 电缆买对了就万事大吉？错。我见过太多用着一线大牌电缆，最后出问题的项目，全是布线没做对。 第一个大坑，动力电缆和信号电缆平行走桥架。很多施工队图省事，全都捆一起走，结果电磁干扰直接拉满，伺服电机抖、传感器乱跳，查半年都找不到原因。正确的做法是动力电缆和信号电缆分不同桥架走，实在要同桥架，间距至少留30公分，交叉一定要走十字交叉，别平行贴在一起。 第二个坑，拖链里的电缆留线不对。留太长了，运动的时候电缆互相摩擦，用不了一年就磨破绝缘。留太短了，一拉就把芯线拉断。正确的做法是按照拖链行程留10%到15%的余量，大电缆要单独固定，别捆在一起磨。 ❗ 几个我总结的布线关键点，记下来不吃亏：

• 垂直敷设的长距离电缆，一定要留足够的热胀冷缩余量，夏天温度高膨胀挤坏绝缘，冬天温度低拉断芯线，都是常出事的地方
• 多芯屏蔽电缆的屏蔽层，只能单端接地，双端接地反而会引入环流干扰，信号更容易出问题
• 油污、切削液多的机加工车间，一定要选丁晴外护套的电缆，普通PVC外护套用不了两年就会被腐蚀脆裂

说实话，现在很多工厂都开始用预制电缆了，厂家出厂就把端子压好，现场直接插，不用工人剥线压接，不仅施工快一倍，还避免了人工压接不合格的问题，现在汽车焊装、锂电池生产这些高精度产线，基本都普及了，出错率降了不是一点半点。 电缆这东西，藏在桥架里、躲在控制柜背后，没人会特意关注。 出问题就是大问题。 多花两个小时核对选型、盯着布线，真的比出事了停机抢修，划算太多。
