我在制造业泡了快二十年，见过太多离谱的故障。几十万的大型减速器，坏就坏在一个过盈连接打滑。 很多人觉得，不就是轴比孔大一点，压进去完事？真不是这么回事。

过盈连接到底靠什么“粘”住两个零件？

核心原理说起来简单，利用零件加工的公差，让轴的实际尺寸比孔的实际尺寸大，装配后两个零件接触面产生弹性变形，靠着弹性变形挤出来的正压力，产生摩擦力，以此传递扭矩、轴向力甚至冲击载荷。

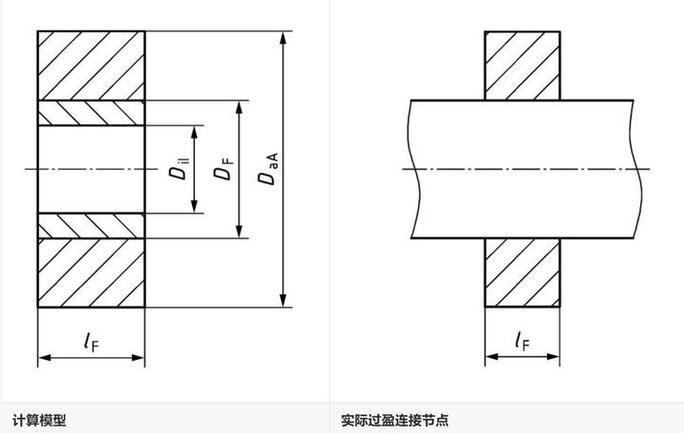

圆柱面过盈连接装配剖面示意图

别以为这是老掉牙的工艺，现在最火的新能源汽车减速器里，不少厂家已经把太阳轮和行星架的键连接换成了整体过盈连接。少了键槽的应力集中，还能减重10%以上，寿命反而提了一倍。这就是老工艺玩出新花样。

问：过盈连接是不是只能用在金属零件之间？ 答：当然不是。现在很多碳纤维复合材料构件和金属轴的连接，也会用定制过盈量的过盈连接，只要算对复合材料的弹性模量和热膨胀系数，连接强度比胶粘高好几个等级，风电叶片的根部连接件早就批量用了这套方案。 问：过盈量越大是不是连接越牢？ 答：这是我见过最多新手踩的坑！过盈量超过材料的屈服极限，轴或者孔直接就裂了，尤其是脆性材料比如铸铁、结构陶瓷，过盈量多了两丝都可能直接报废。我早年在车间见过一批定制铸铁轮毂，设计的时候看错公差，过盈量多了0.03mm，压进去一半直接裂成三块，十几万的铸件直接废了，现在想起来都心疼。

现在主流的过盈连接装配方法，哪种最靠谱？

不同场景用不同方法，没有绝对的好坏，只有合不合适。

• ✅ 压入法：就是压力机硬压，成本低效率高，适合小过盈量的批量零件，缺点是容易刮伤接触面，装配后过盈量会有损失，不太适合高精度重载场景。
• ✅ 热胀冷缩装配法：把孔件加热膨胀，或者把轴件液氮冷却收缩，让装配的时候没有额外应力，装配完回到常温就抱紧，不会伤接触面，精度保持性好，现在是工业界的主流选择。
• ✅ 液压扩张装配法：专门给大型重载可拆过盈连接设计的，通过高压油把孔涨大，装配后泄压抱紧，方便后续检修更换零件，现在大型风电主轴和轴承的连接基本都用这个方法。

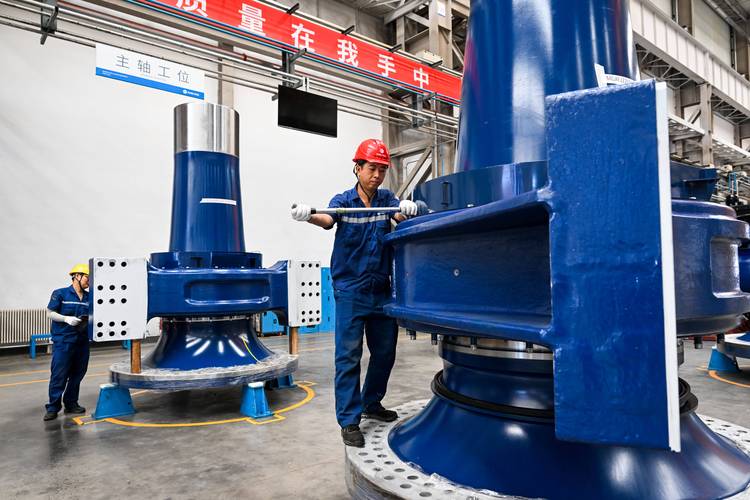

风电主轴过盈连接液压装配现场 说实话，很多小工厂还在凭老经验砸大锤装配过盈连接，我见过砸坏的轴没有一百也有八十，早点换个加热炉或者液氮罐，省下的报废成本半年就能回本。

过盈连接失效，90%都是这几个低级错误

过盈连接失效，90%都是这几个低级错误

我这些年处理过的过盈连接失效故障，十个有九个不是原理错了，是细节没做到位。

第一个：没算工作温度对过盈量的影响。很多设计直接抄标准样本的过盈量，从来不考虑设备工作温度的变化。比如一台常年工作在150℃的工业泵，轴的材料是钢，泵壳是铸铁，钢的热膨胀系数比铸铁大，工作温度升高后，过盈量会比常温大一圈，轻则轴变形，重则直接把泵壳撑裂。反过来，如果轴的膨胀系数比孔小，工作温度升高后过盈量会下降，直接打滑松脱。去年我一个客户的输送机，三个月就打滑停机，查了半天就是设计没算温度影响，重新算过盈量改了两丝公差，再也没出过问题。

第二个：接触面粗糙度选错了。很多人觉得接触面越光滑，连接越牢？错了。太光滑的接触面，分子吸附力反而会降低摩擦力，稍微大一点扭矩就打滑。一般来说，过盈连接的接触面粗糙度Ra1.6到Ra3.2就完全够用，不需要花更高成本磨到Ra0.8，纯属浪费钱还降性能。

第三个：装配前不清理接触面。铁屑、毛刺、锈迹都不擦就压进去，轻则接触面局部间隙，过盈量不均，重则局部应力集中，用不了三个月就开裂。不过话说回来，这点小事很多大工厂都做不好，最后出了问题甩锅设计，挺扯的。

💡 现在做过盈连接设计，早就不用像十几年前靠手算查表了，直接有限元仿真跑一遍，把温度、载荷、材料变形全算进去，精度比原来高太多，很少出大错。 过盈连接就是这样，看起来简单到初中生都能懂，实则是工业设备里的隐形承重核心。差几丝的过盈量，就能决定一台几百万的设备能用十年还是三个月。很多时候，工业的进步，从来都不是靠什么惊天动地的黑科技，就是把这些不起眼的基础工艺，一点点抠到极致而已。
