干机械这行十年，见过最多的焊接结构报废原因，就是裂。 很多新手，甚至干了五六年的现场焊工，都在这上面栽过跟头。好好的构件，拉到工地用了不到一年，裂了，返工成本够做三个新的，真的坑！

为什么你的焊接结构动不动就裂？

很多人第一反应是焊工技术不行，焊错了。其实真不全是。 焊接结构的开裂，本质是内应力超过了材料的抗拉强度。应力从哪来？焊接本身就是个不均匀加热冷却的过程，焊缝收缩的时候拉着周围的母材走，拉不动就裂了。再加上设计不合理带来的应力集中，材料选错了，氢侵入，哪一样都能捅娄子。 大型钢结构桥梁焊接裂纹探伤图 问：焊接结构的裂纹全都是焊完就出现的吗？ 答：当然不是。我见过太多项目，验收的时候啥事没有，过了半年甚至三五年，突然裂了。这种就是延迟裂纹，尤其是高强度钢焊接，氢残留在焊缝里头，慢慢往晶界扩散，加上内应力一直没消，攒到临界点就裂开了。还有更冤的，装配的时候公差不对，硬压上去强行点焊对位，本身就带着好几吨的预拉应力，焊完再漂亮也扛不住，不出问题才怪。 除了这些，还有一个很常见的原因，很多人提都不提——焊缝位置选错了。把焊缝放在受力最大的截面上，那不裂你裂谁？

从设计端就要做对的焊接结构细节

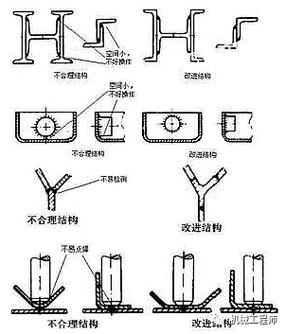

我一直说，焊接结构的问题，70%出在设计阶段，焊完再补救，神仙都难救。现在很多年轻设计师，画图纸就照着标准套，根本不考虑现场焊接的实际情况，出来的图全是坑。 给你们列几个我天天跟设计师念叨的要点： 💡 绝对避免焊缝十字交叉，必须交叉的话一定要错开100mm以上，或者开缓应力槽。十字交叉焊缝的应力集中，比分错开的高30%还多，相当于给裂纹留好了生长的缺口。 ❗ 厚板焊接一定要开对称坡口，别图省事只开一面，或者干脆不开坡口留间隙焊。中间夹的渣、气孔排不出来，就是个天生的裂纹源，裂只是时间问题。 ✅ 尽量做对称设计，不对称的焊接结构，焊完肯定往一边翘，变形校正的时候又添新的内应力，应力攒多了，说裂就裂。 工程机械对称焊接结构设计示意图 说实话，现在行业里最大的进步，就是中小厂也开始用有限元提前跑应力了。十年前哪有这条件，全靠设计师经验，错了就返工。现在随便整个免费的开源软件，就能把应力分布跑出来，哪里应力大就改哪里，成本低得很，别嫌麻烦，改一次设计比返工一次划算一百倍。

2024年工厂做焊接结构的最新降本防裂方案

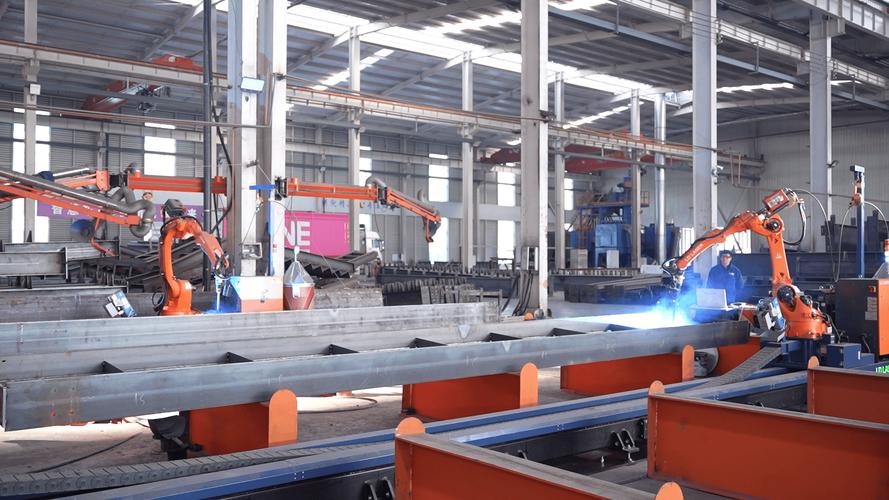

2024年工厂做焊接结构的最新降本防裂方案 这两年原材料涨得凶，降本是所有工厂的头等大事，但降本不能降在结构安全上，很多厂走了歪路，最后亏得更多。说几个现在行业里验证过的靠谱方案。 首先就是异种钢焊接结构的应用，现在已经很成熟了。受力大、承受交变载荷的部位用高强钢，不怎么受力的连接板、衬板用普通Q235，只要焊材选对，预热温度控制好，整体强度完全符合要求，成本能降15%到25%，比全换成薄壁厚板靠谱多了。 问：现在很多厂用振动时效代替热处理消应力，真的靠谱吗？ 答：说实话，分情况说。对于中小型的焊接结构，比如工程机械的动臂、车架这类，振动时效完全够用，成本只有进炉热处理的十分之一，还不用搬来搬去，省了吊装运费。但如果是厚度超过100mm的厚板焊接结构，或者压力容器、高压管道这类要求极高的构件，该热处理还是得热处理。振动时效对深层内应力的消除效果远不如热处理，别省那几万块钱，最后出了安全事故，赔得底掉。 不过话说回来，现在还有很多厂在盲目迷信进口焊材，其实国内头部厂的焊材，质量早就上来了，普通焊接结构用国产焊材，完全没问题，能省不少钱。对吧？ 还有很多人觉得自动焊接机器人焊出来的就一定比人工好，其实也不对。机器人是死的，你下料的时候坡口开歪了，间隙留大了留小了，它照样给你焊出气孔裂纹。前期下料和坡口准备的功夫，比买多贵的机器人都重要。我见过一个厂，花几百万上了机器人，就是舍不得花钱改下料的切割机，结果焊完的探伤合格率比人工还低10%，哭都没地方哭。 干这行这么久，最大的感受就是，焊接结构从来不是什么高高在上的高科技，就是堆细节。你每一步都多留一分心，设计的时候不瞎画，下料的时候不偷懒，焊接的时候按参数来，消应力的时候不省工序，做出来的结构用二三十年都不会有问题。要是总想着偷工减料，省不该省的步骤，今天省一百，明天就得亏十万。
